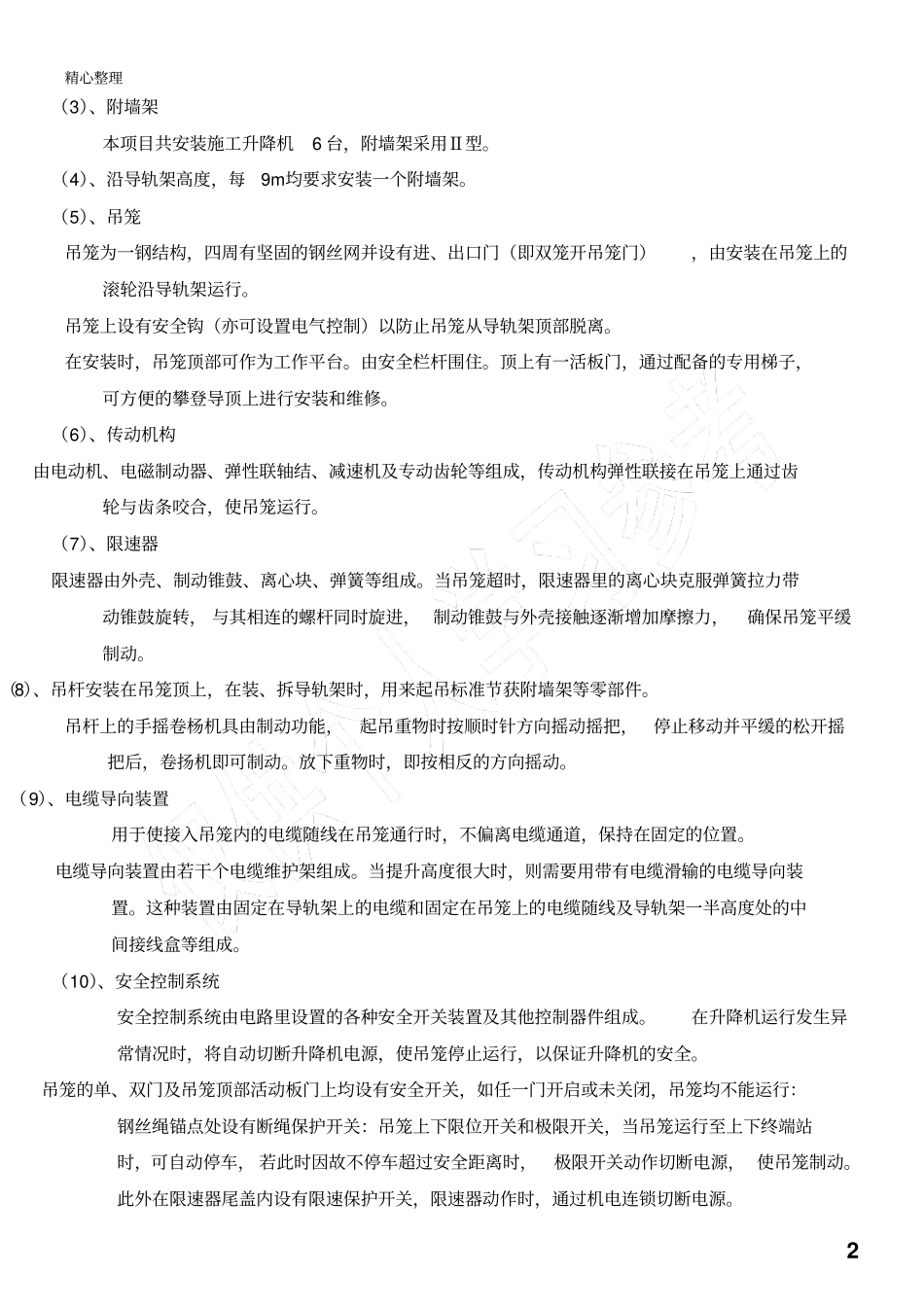

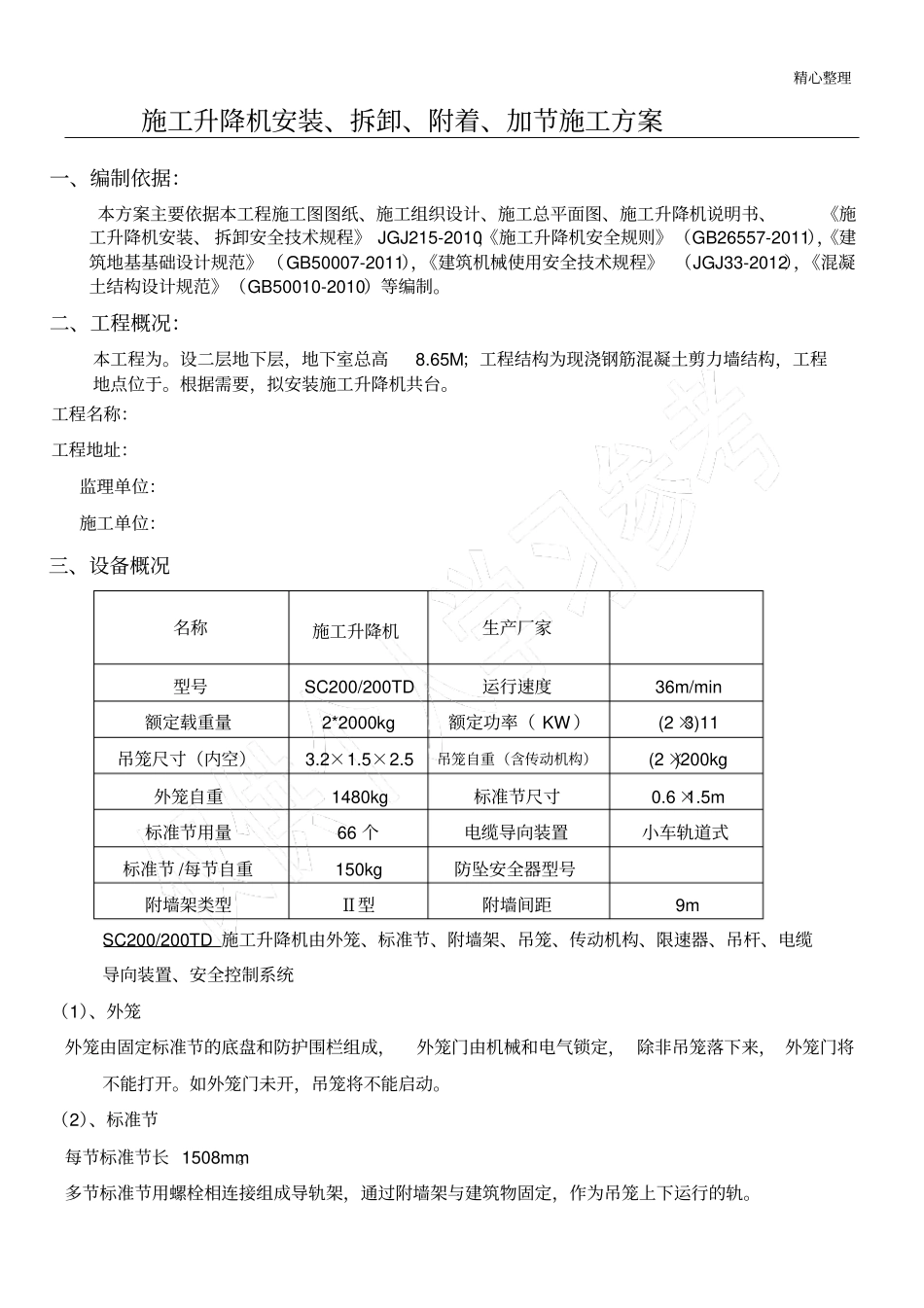

精心整理施工升降机安装、拆卸、附着、加节施工方案一、编制依据：本方案主要依据本工程施工图图纸、施工组织设计、施工总平面图、施工升降机说明书、《施工升降机安装、 拆卸安全技术规程》 JGJ215-2010，《施工升降机安全规则》（GB26557-2011），《建筑地基基础设计规范》 （GB50007-2011），《建筑机械使用安全技术规程》 （JGJ33-2012），《混凝土结构设计规范》（GB50010-2010）等编制。二、工程概况：本工程为。设二层地下层，地下室总高8.65M；工程结构为现浇钢筋混凝土剪力墙结构，工程地点位于。根据需要，拟安装施工升降机共台。工程名称：工程地址：监理单位：施工单位：三、设备概况名称施工升降机生产厂家型号SC200/200TD 运行速度36m/min 额定载重量2*2000kg 额定功率（ KW ）(2 ×3)11 吊笼尺寸（内空）3.2×1.5×2.5 吊笼自重（含传动机构）(2 ×)200kg 外笼自重1480kg 标准节尺寸0.6 ×1.5m 标准节用量66 个电缆导向装置小车轨道式标准节 /每节自重150kg 防坠安全器型号附墙架类型Ⅱ型附墙间距9m SC200/200TD 施工升降机由外笼、标准节、附墙架、吊笼、传动机构、限速器、吊杆、电缆导向装置、安全控制系统（1）、外笼外笼由固定标准节的底盘和防护围栏组成，外笼门由机械和电气锁定， 除非吊笼落下来， 外笼门将不能打开。如外笼门未开，吊笼将不能启动。（2）、标准节每节标准节长 1508mm。多节标准节用螺栓相连接组成导轨架，通过附墙架与建筑物固定，作为吊笼上下运行的轨。精心整理2 （3）、附墙架本项目共安装施工升降机6 台，附墙架采用Ⅱ型。（4）、沿导轨架高度，每9m均要求安装一个附墙架。（5）、吊笼吊笼为一钢结构，四周有坚固的钢丝网并设有进、出口门（即双笼开吊笼门），由安装在吊笼上的滚轮沿导轨架运行。吊笼上设有安全钩（亦可设置电气控制）以防止吊笼从导轨架顶部脱离。在安装时，吊笼顶部可作为工作平台。由安全栏杆围住。顶上有一活板门，通过配备的专用梯子，可方便的攀登导顶上进行安装和维修。（6）、传动机构由电动机、电磁制动器、弹性联轴结、减速机及专动齿轮等组成，传动机构弹性联接在吊笼上通过齿轮与齿条咬合，使吊笼运行。（7）、限速器限速器由外壳、制动锥鼓、离心块、弹簧等组成。当吊笼超时，限速器里的离心块克服弹簧拉力带动锥鼓旋转， 与其相连的螺杆同时旋进， 制动锥鼓与外壳接触逐渐增加摩擦力，确保吊笼平缓制动。（8）、吊杆安装在吊笼顶上，在装...
