施工塔吊的安装与拆卸方案21#VIP免费

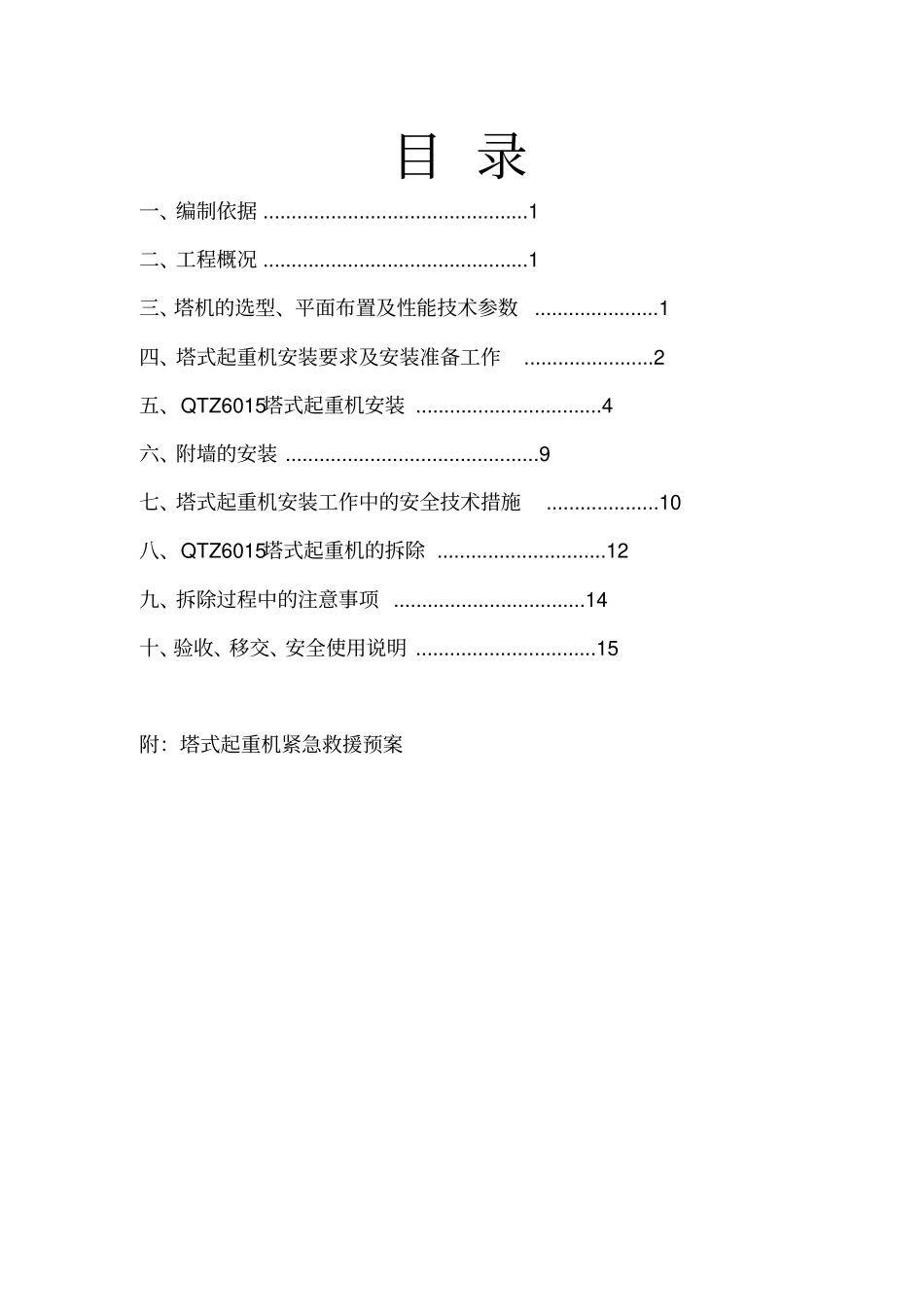

目 录一、编制依据 ...............................................1 二、工程概况 ...............................................1 三、塔机的选型、平面布置及性能技术参数......................1 四、塔式起重机安装要求及安装准备工作.......................2 五、QTZ6015塔式起重机安装 .................................4 六、附墙的安装 .............................................9 七、塔式起重机安装工作中的安全技术措施....................10 八、QTZ6015塔式起重机的拆除 ..............................12 九、拆除过程中的注意事项 ..................................14 十、验收、移交、安全使用说明 ................................15 附：塔式起重机紧急救援预案一、编制依据1、《塔式起重机》 GB/T5031-2008 2、塔式起重机安全规程》 GB5144-2006 3、《建筑机械使用安全技术规程》JGJ33-2012 4、《塔式起重机安装与拆卸规则》GB51/T588-2006 5、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010 6、《塔式起重机设计规》 GB/T13752-92 7、本工程的设计图纸以及相应的设计变更8、塔机安装、使用说明书二、工程概况工程名称：南俪首座21#、22#楼及地下室工程；建设单位：广西市沃海置业有限责任公司；设计单位：申联建筑设计；建设地点：广西壮族自治区市旧机场片区；其中 21#楼：建筑物占地面积： 1138 m2，建筑物总建筑面积： 21244.7m2，建筑层数：地上三十三层，建筑高度：99.90m，结构形式：钢筋混凝土框架- 剪力墙结构。 建筑物耐火等级为一级， 屋面防水等级为高层建筑一级，多层建筑二级，抗震设防烈度为 6 度，建筑主体结构设计使用年限为 50 年。室设计标高±0.000 相应的绝对标高 93.500 米；室外高差 900mm。三、塔机的选型、平面位置及性能技术参数3.1 根据本工程结构特点, 为了最大限度的满足施工需要, 本工程选用选用QTZ6015型施工塔吊一台， 拟安装的位置位于21#楼的 21-11 轴~21-13 轴交 21-K轴区段，作为 21#楼主体及装饰装修阶段垂直运输的设备。具体详见21#楼施工塔吊平面布置图。3.2 塔机主要技术性能参数：最大起升高度为： 176m（附着式） ；独立高度： 44m（带底座固定式） ；起重臂长度： 60m；平衡臂长度： 14.47m；塔机标准节高 2.8m ；额定起重力矩 885 KN· M ；平衡重： 15t ；最大起重量： 6...
