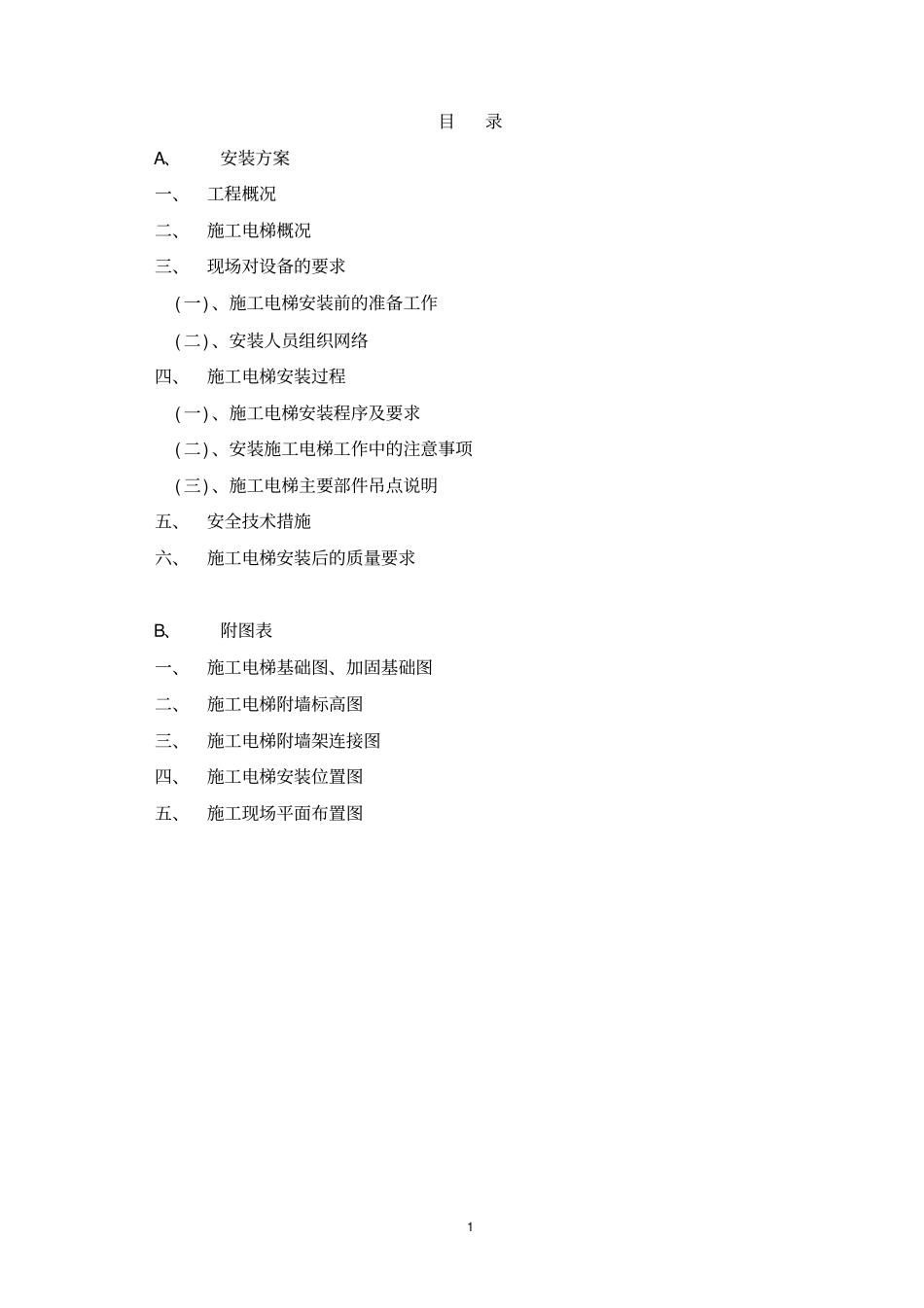

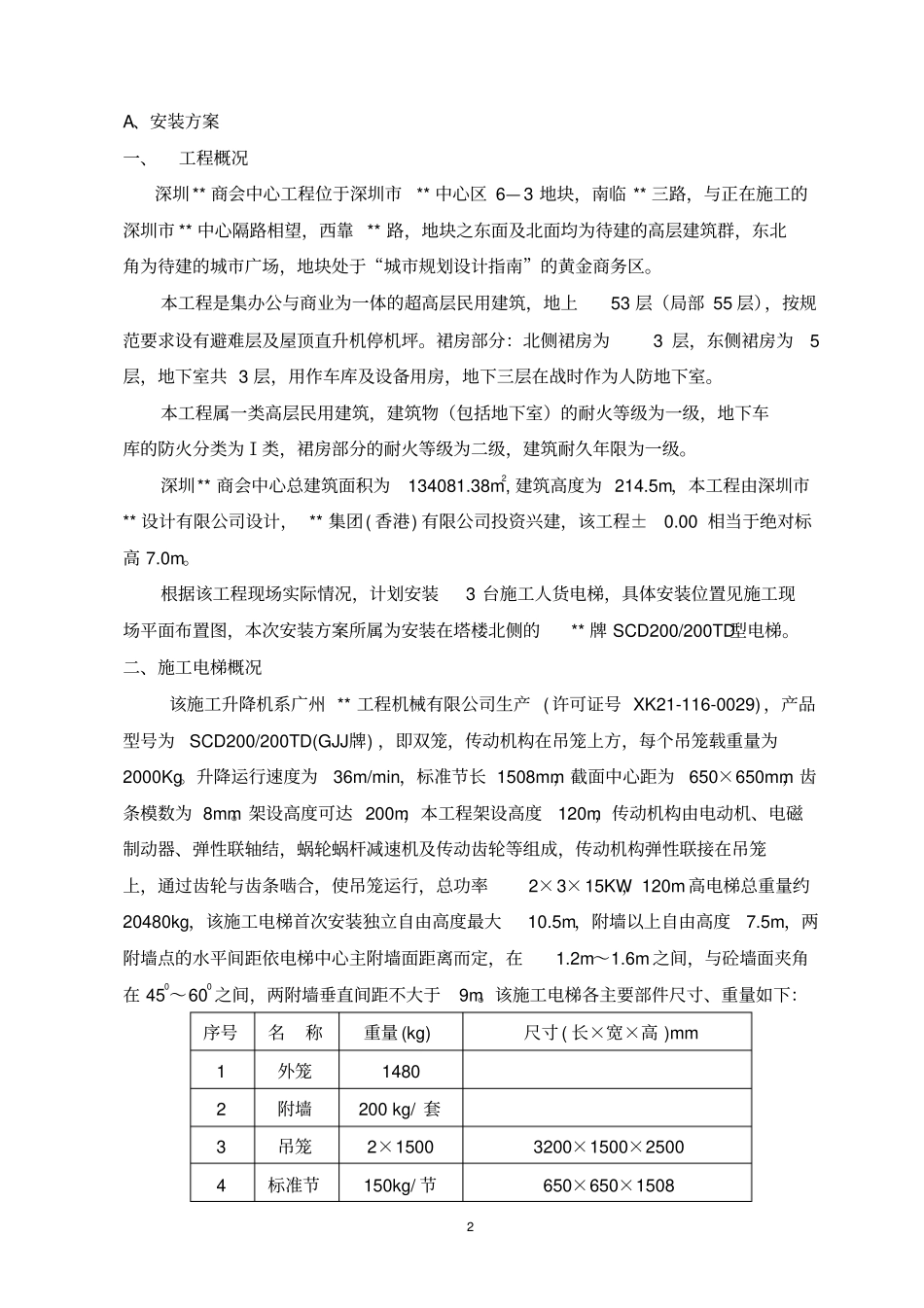

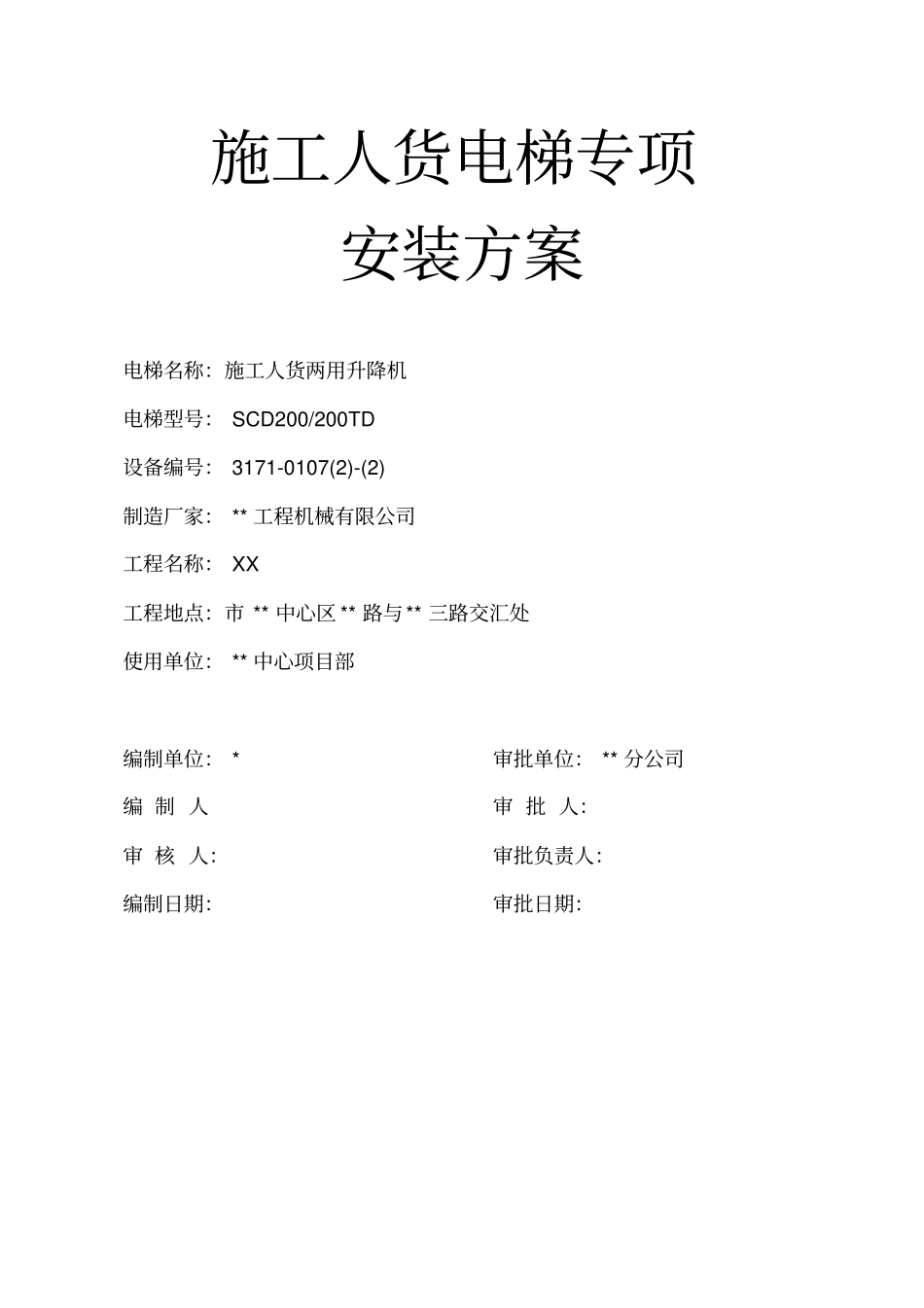

施工人货电梯专项安装方案电梯名称：施工人货两用升降机电梯型号： SCD200/200TD 设备编号： 3171-0107(2)-(2) 制造厂家： ** 工程机械有限公司工程名称： XX 工程地点：市 ** 中心区 ** 路与** 三路交汇处使用单位： ** 中心项目部编制单位： * 审批单位： ** 分公司编 制 人审 批 人：审 核 人：审批负责人：编制日期：审批日期：1 目录A、安装方案一、工程概况二、施工电梯概况三、现场对设备的要求( 一) 、施工电梯安装前的准备工作( 二) 、安装人员组织网络四、施工电梯安装过程( 一) 、施工电梯安装程序及要求( 二) 、安装施工电梯工作中的注意事项( 三) 、施工电梯主要部件吊点说明五、安全技术措施六、施工电梯安装后的质量要求B、附图表一、施工电梯基础图、加固基础图二、施工电梯附墙标高图三、施工电梯附墙架连接图四、施工电梯安装位置图五、施工现场平面布置图2 A、安装方案一、工程概况深圳 ** 商会中心工程位于深圳市** 中心区 6— 3 地块，南临 ** 三路，与正在施工的深圳市 ** 中心隔路相望，西靠 ** 路，地块之东面及北面均为待建的高层建筑群，东北角为待建的城市广场，地块处于“城市规划设计指南”的黄金商务区。本工程是集办公与商业为一体的超高层民用建筑，地上53 层（局部 55 层），按规范要求设有避难层及屋顶直升机停机坪。裙房部分：北侧裙房为3 层，东侧裙房为5层，地下室共 3 层，用作车库及设备用房，地下三层在战时作为人防地下室。本工程属一类高层民用建筑，建筑物（包括地下室）的耐火等级为一级，地下车库的防火分类为Ⅰ类，裙房部分的耐火等级为二级，建筑耐久年限为一级。深圳** 商会中心总建筑面积为134081.38m2, 建筑高度为 214.5m，本工程由深圳市** 设计有限公司设计， ** 集团( 香港) 有限公司投资兴建，该工程±0.00 相当于绝对标高 7.0m。根据该工程现场实际情况，计划安装3 台施工人货电梯，具体安装位置见施工现场平面布置图，本次安装方案所属为安装在塔楼北侧的** 牌 SCD200/200TD型电梯。二、施工电梯概况该施工升降机系广州 ** 工程机械有限公司生产 ( 许可证号 XK21-116-0029) ，产品型号为SCD200/200TD(GJJ牌) ，即双笼，传动机构在吊笼上方，每个吊笼载重量为2000Kg。升降运行速度为36m/min，标准节长 1508mm，截面中心距为650×650mm，齿条模数为 8mm。架设高度可达 200m，本工程架设高度120m，传动机构...
