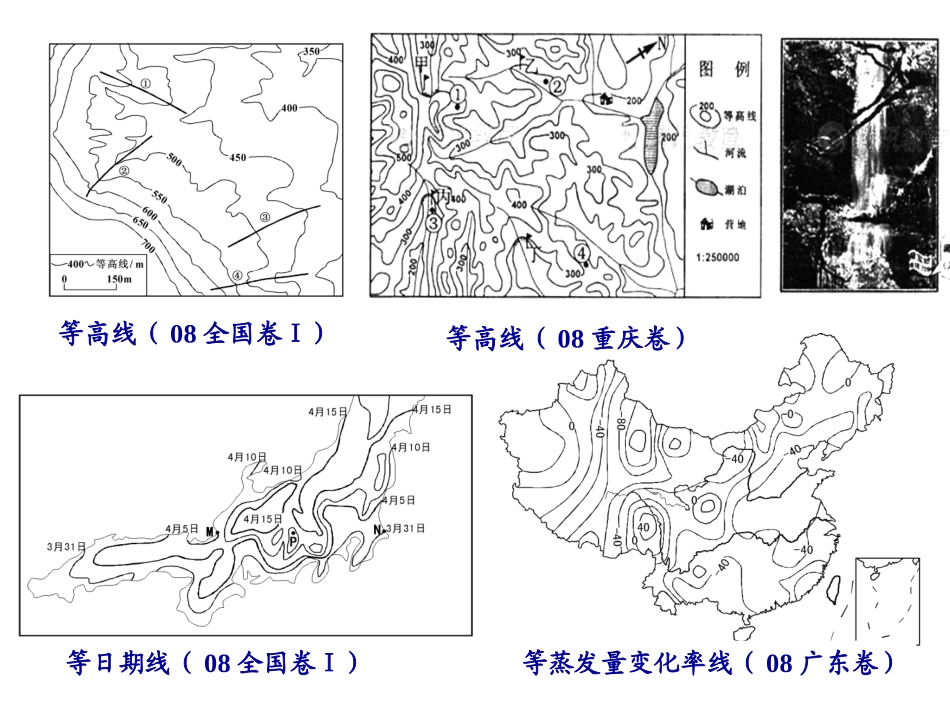

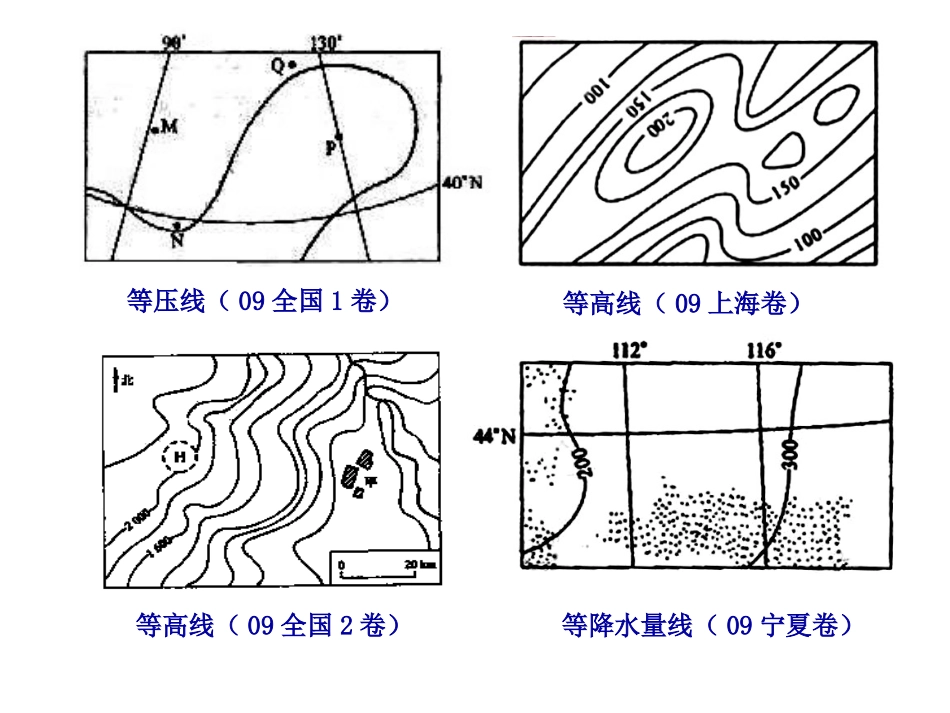

专题等值线的判读等高线（09上海卷）等压线（09全国1卷）等高线（09全国2卷）等降水量线（09宁夏卷）等高线（08全国卷Ⅰ）等高线（08重庆卷）等日期线（08全国卷Ⅰ）等蒸发量变化率线（08广东卷）等降水量线（08北京卷）等高线（08全国卷Ⅰ）等高线（08四川卷）等压线（08山东卷）等密度线（07江苏卷）等日期线（07上海卷）等温线（07广东卷）等高线（07全国卷）例1我国东南沿海某地拟修建一座水位60米的水库。下图为拟建水库附近地形示意图。读图,完成下列各题。一、等高线图的判读(1)建设成本最低的水库大坝宜建在()A.甲B.乙C.丙D.丁(2)水库建成后能够()A.改善航运条件B.开发河流水能C.增加径流总量D.消除地质灾害AB解析:第(1)题,从减小工程量和利于蓄水考虑,水库大坝宜选建在口袋形洼地的出口处。图中甲、乙两地符合上述条件。水库水位要求为60米,乙地海拔在20~40米,不符合要求,故选A项。第(2)题,水库建成后可利用落差发电,开发水能;水库建成后,库区因水位上涨,地质灾害发生频率增加;水库能调节径流季节变化,但不会增加径流总量。大坝阻断通航,且根据图示比例尺判断,水库下游河段通航里程短,价值不大。下图示意某小区域地形,图中等高距为100米,瀑布的落差为72米。据此完成第1~2题。1.Q地的海拔可能为()A.90米B.230米C.340米D.420米2.桥梁附近河岸与山峰的高差最接近()A.260米B.310米C.360米D.410米DC读2015年5月某日12时海平面等压线(单位:hPa)分布图,完成第3~4题。3.此时出现大风、降温、雨雪天气的地点是()A.aB.bC.cD.d4.此时最可能出现灾害性海浪的是()A.黄海沿岸B.台湾海峡C.海南岛周围海域D.菲律宾附近海域AD1、等高线图的判读数值范围和极值①区域地势起伏大小;②海拔最大、最小值延伸方向等高线弯曲方向为地形走向,如山脉走向疏密程度①坡度陡缓:密陡疏缓。②坡面凹凸:凹坡是高密低疏;凸坡是高疏低密弯曲方向①山脊—凸向低处;②山谷—凸向高处局部小范围闭合①山峰——中间高四周低;②盆地、洼地——四周高中间低;③表示高度不在正常范围,特点是“大于大的”或“小于小的”以下图为例说明等高线地形图中的计算。2.等高线图中的计算(1)计算相对高度。①图示区域最大高差:若某地形区最下部等高线的注记高程为H低,最上部等高线的注记高程为H高,该图的等高距为d,则区域最大高差为:H高-H低
