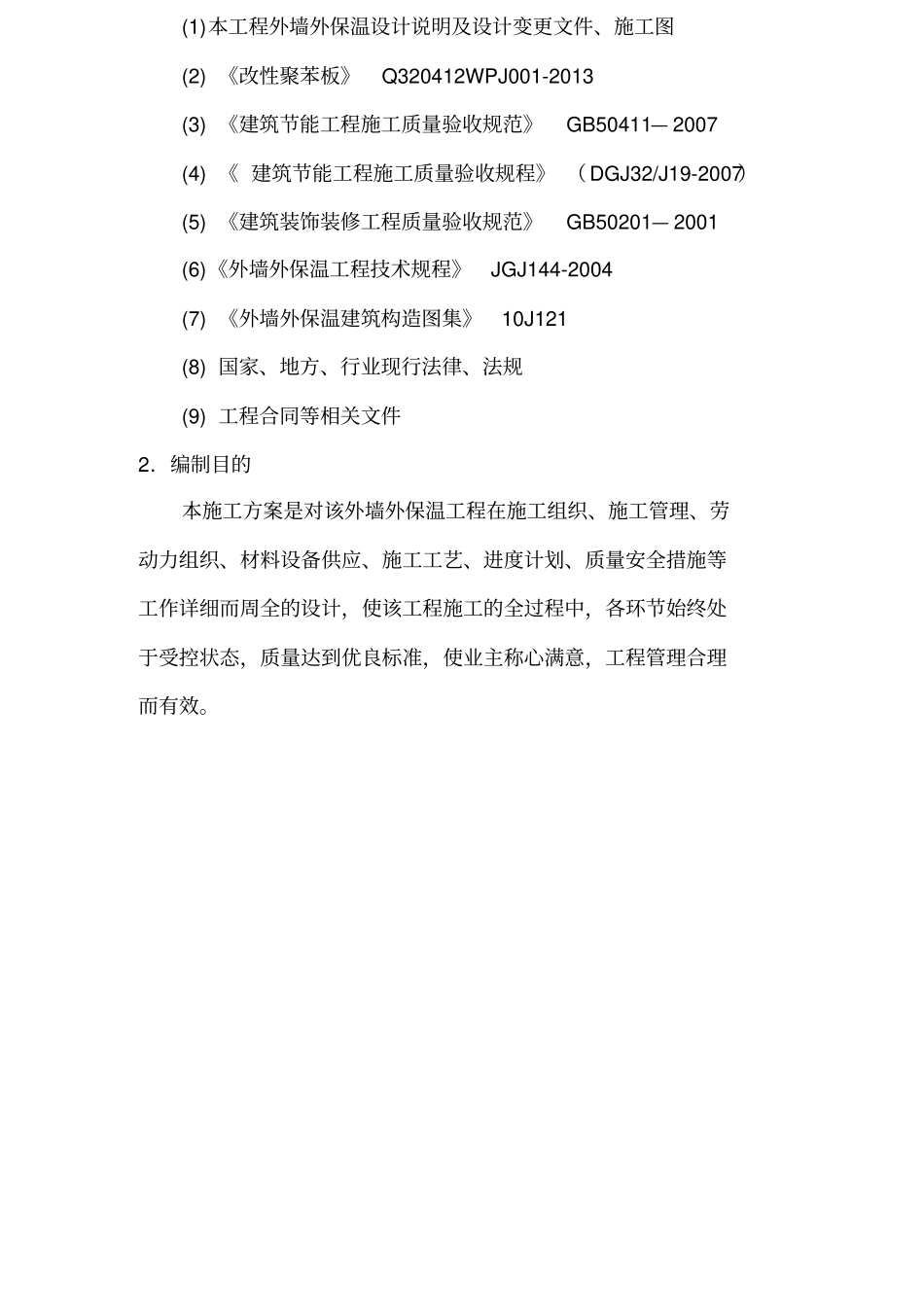

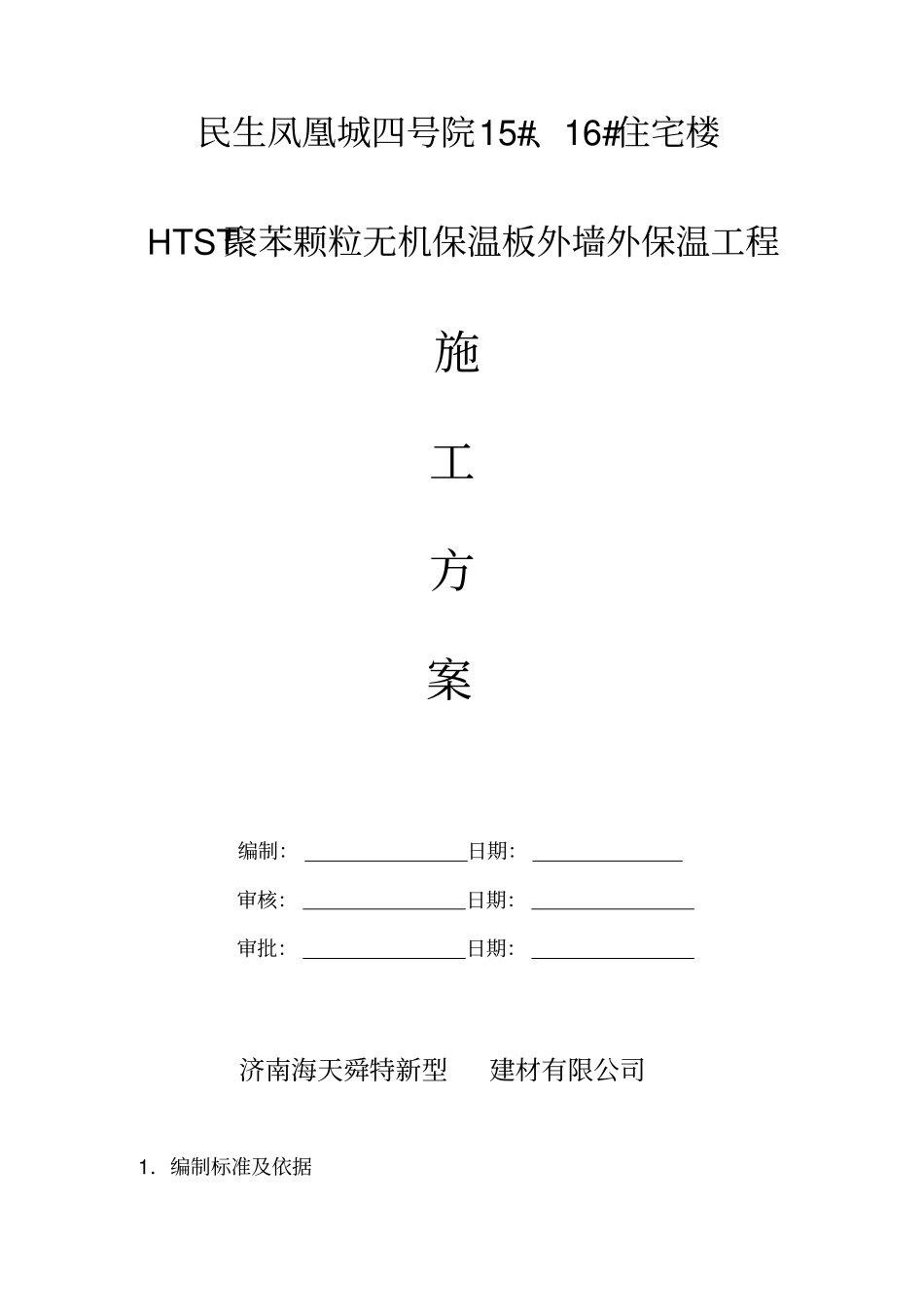

民生凤凰城四号院15#、16#住宅楼HTST聚苯颗粒无机保温板外墙外保温工程施工方案编制：日期：审核：日期：审批：日期：济南海天舜特新型建材有限公司1．编制标准及依据(1)本工程外墙外保温设计说明及设计变更文件、施工图(2) 《改性聚苯板》Q320412WPJ001-2013 (3) 《建筑节能工程施工质量验收规范》GB50411— 2007 (4) 《 建筑节能工程施工质量验收规程》 （DGJ32/J19-2007）(5) 《建筑装饰装修工程质量验收规范》GB50201— 2001 (6)《外墙外保温工程技术规程》JGJ144-2004 (7) 《外墙外保温建筑构造图集》10J121 (8) 国家、地方、行业现行法律、法规(9) 工程合同等相关文件2．编制目的本施工方案是对该外墙外保温工程在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施等工作详细而周全的设计，使该工程施工的全过程中，各环节始终处于受控状态，质量达到优良标准，使业主称心满意，工程管理合理而有效。1 工程概况1.1 工程名称：民生凤凰城四号院15#、16#住宅楼1.2 建筑结构：剪力墙结构1.3 施工范围：外墙1.4 保温类型： HTST 聚苯颗粒无机保温板外墙外保温系统1.5 外墙饰面：涂料与面砖饰面2 材料组成2．1 HTST 聚苯颗粒无机保温板生产厂家：济南海天舜特新型建材有限公司规格为 300×600×70mm 容重 120-200Kg；燃烧性能 A 级。2．2 专用聚合物粘结、抹面（抗裂）砂浆出厂时已配制好，现场施工时加水用手持式电动搅拌机或专用滚筒搅拌机搅拌，重量比为水:聚合物砂浆 =1: 5，可操作时间不小于2h。2．3 锚固件采用自攻螺丝配合工程塑料膨胀钉固定膨胀大金板，要求单个固定件的抗拉承载力标准值≥0.8KN ，塑料锚固钉规格为8×120mm。2．4 耐碱玻纤网格布用于增强保护层抗裂及整体性，耐碱玻纤网格布孔径6×6，宽度 1 米，160g/㎡。构造示意图基 层 墙体①基本构造构造示意图粘 结层②绝热层③保护层④饰面层⑤墙 体 基层专用粘结胶浆HTST聚苯颗粒无机保温板锚固件 +抹面胶浆压入玻纤网格布涂料外墙（或干挂石材）（１）胶粘剂：胶粘剂是由无机胶凝材料，高分子聚合物和填料等材料组成。专用于聚苯颗粒无机保温板粘结到基层墙体上，具有极强的粘结性能。实 验 项 目性 能 指 标拉伸粘结强度（与改性聚苯板） Mpa 常温常态≥0.10 耐水≥0.10 拉伸粘结强度（与水泥砂浆） Mpa 常温常态≥0.70 耐水≥0.50 可操作时间（与改性聚苯板板） H ≥1.5 可...
