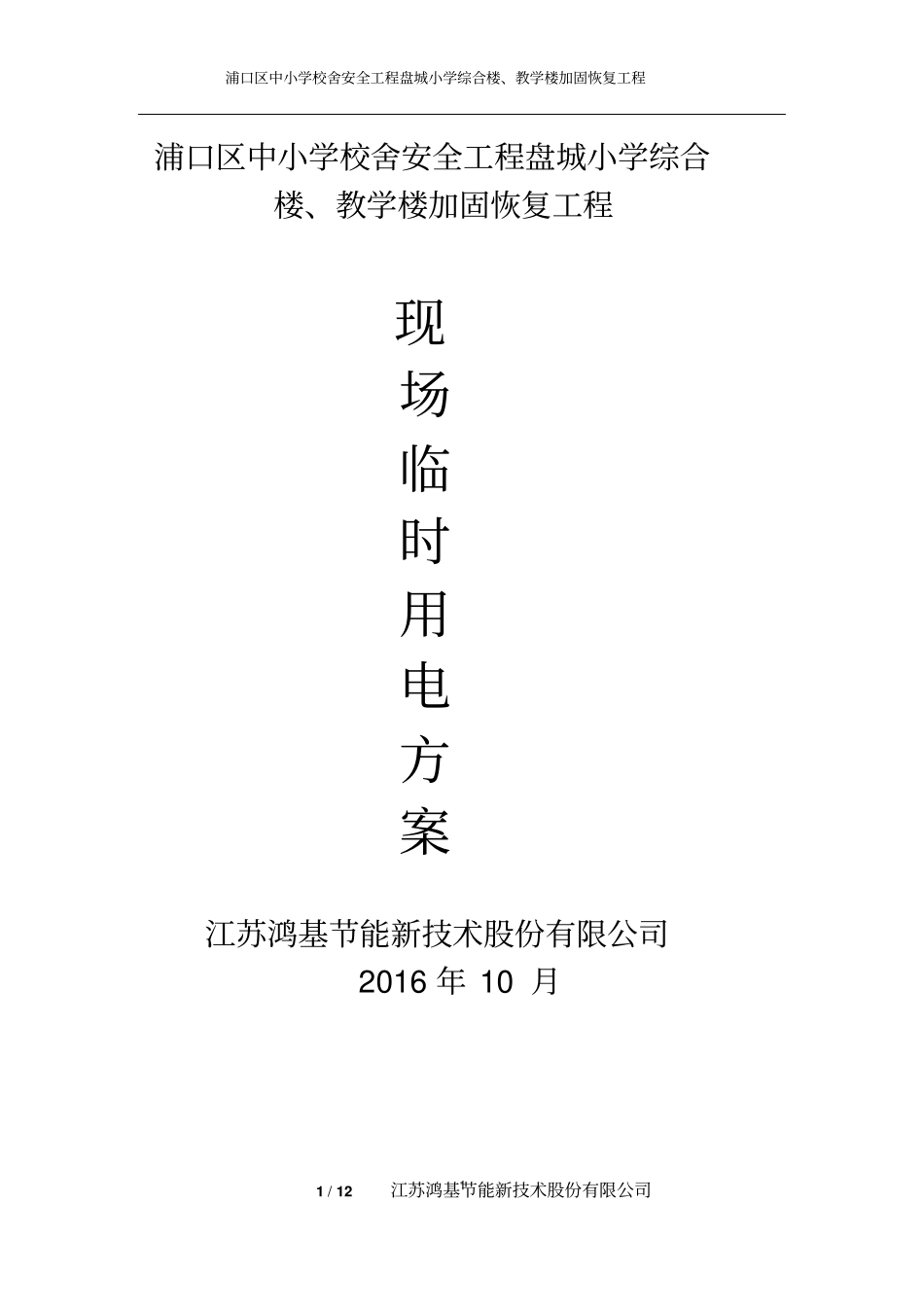

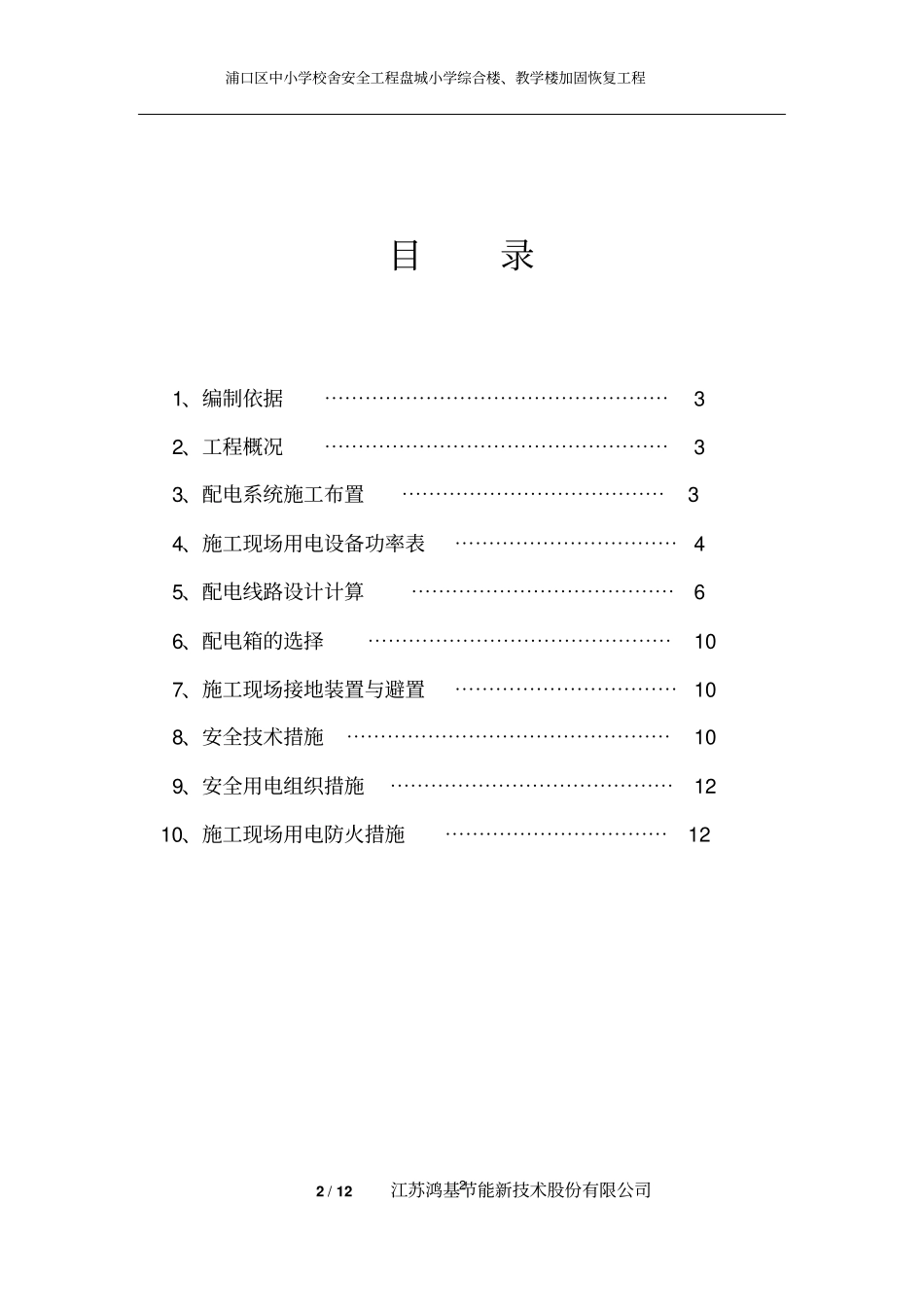

浦口区中小学校舍安全工程盘城小学综合楼、教学楼加固恢复工程1 / 12江苏鸿基节能新技术股份有限公司1 浦口区中小学校舍安全工程盘城小学综合楼、教学楼加固恢复工程现场临时用电方案江苏鸿基节能新技术股份有限公司2016 年 10 月浦口区中小学校舍安全工程盘城小学综合楼、教学楼加固恢复工程2 / 12江苏鸿基节能新技术股份有限公司2 目录1、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 2、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 3、配电系统施工布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 4、施工现场用电设备功率表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 5、配电线路设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 6、配电箱的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 7、施工现场接地装置与避置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 8、安全技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 9、安全用电组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 10、施工现场用电防火措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 12浦口区中小学校舍安全工程盘城小学综合楼、教学楼加固恢复工程3 / 12江苏鸿基节能新技术股份有限公司3 施工现场临时用电施工组织设计1. 编制依据1.1 《建筑施工安全检查标准》 JGJ59-99 1.2 《施工现场临时用电安全技术规范》JGJ46-2005 2. 工程概况本工程为浦口区盘城小学综合楼、教学楼抗震加固工程，其中综合楼部分该建筑物为4 层砖混结构房屋，建于1999 年，该建筑物总高度为15.8M，结构为纵横墙承重结构体系，楼面板和屋面板为预制空心板。该建筑在外墙四角、楼梯四角、纵横墙连接处局部设有构造柱。另外教学楼部分为框架结构，主要工作为抗震结构加固，内装饰面出新。3. 配电系统施工布置3.1 临时用电电源由甲方供给，电源由院内变压器接入，总配电箱设在办公用房东侧。3.2 施工现场供电线路采用TN-S系统，做三级配电，两级保护。并将动力供电系统与照明供电系统分开设置。现场电源至总箱线路、总配电箱至分配电箱及开关箱的线路均采用埋地敷设，交通过道处，设置钢管作过道保护。具体线路走向详见《施工现场用电平浦口区中小学校舍安全工程盘城小学综合楼、教学楼加固恢复工程4 / 12江苏鸿基节能新技术股份有限公司4 面布置图》。4. 施工现场用电设备功率见下表：名称功率数量合计功率（ kw）钢筋调直机16.5 1 16.5 钢筋切断器4.5 1 4.5 圆盘锯4.5 1 4.5 电刨子3 1 3 电焊机10 2 20 振捣器1.5 2 3 室外照明10 1 10 室...
