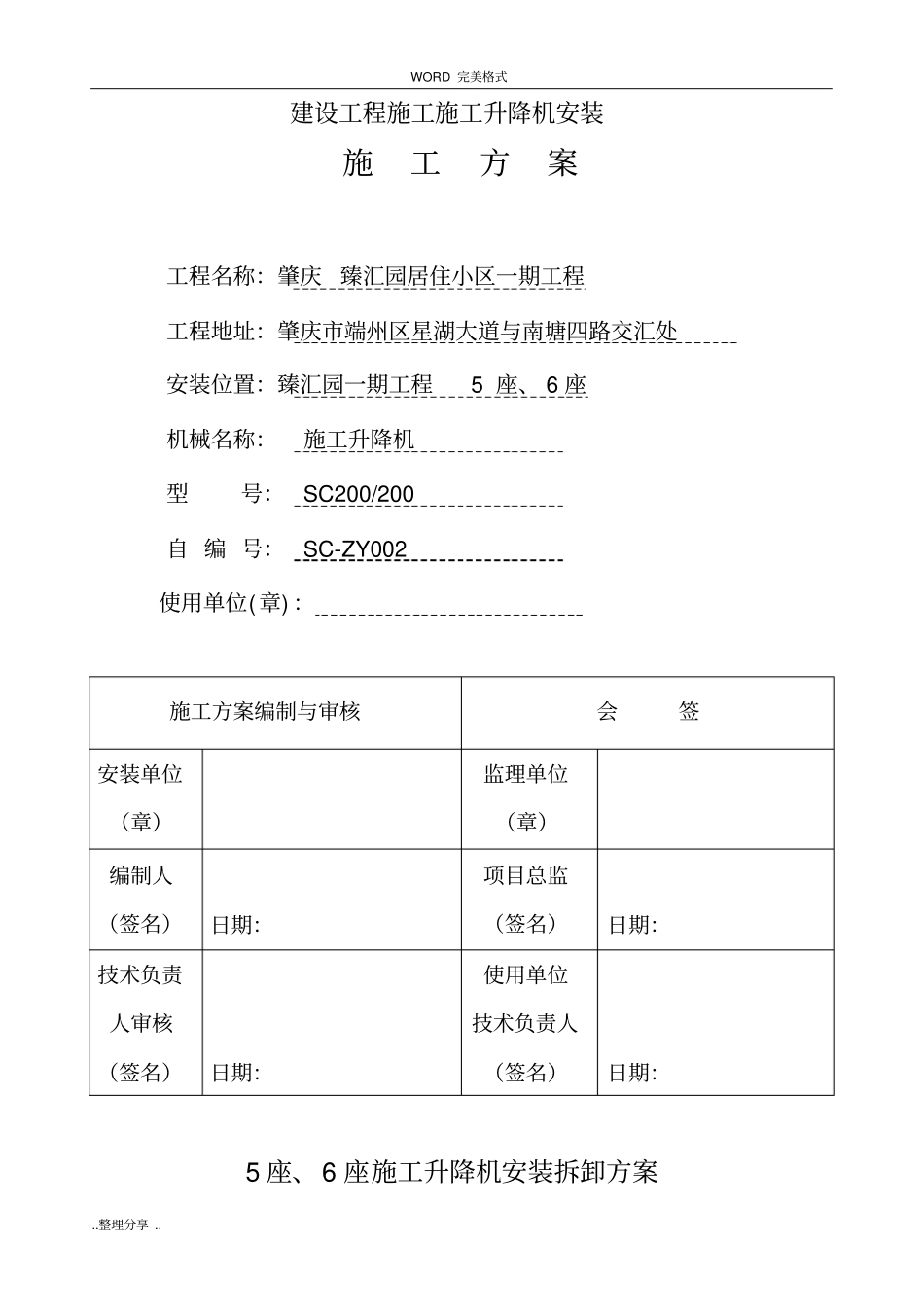

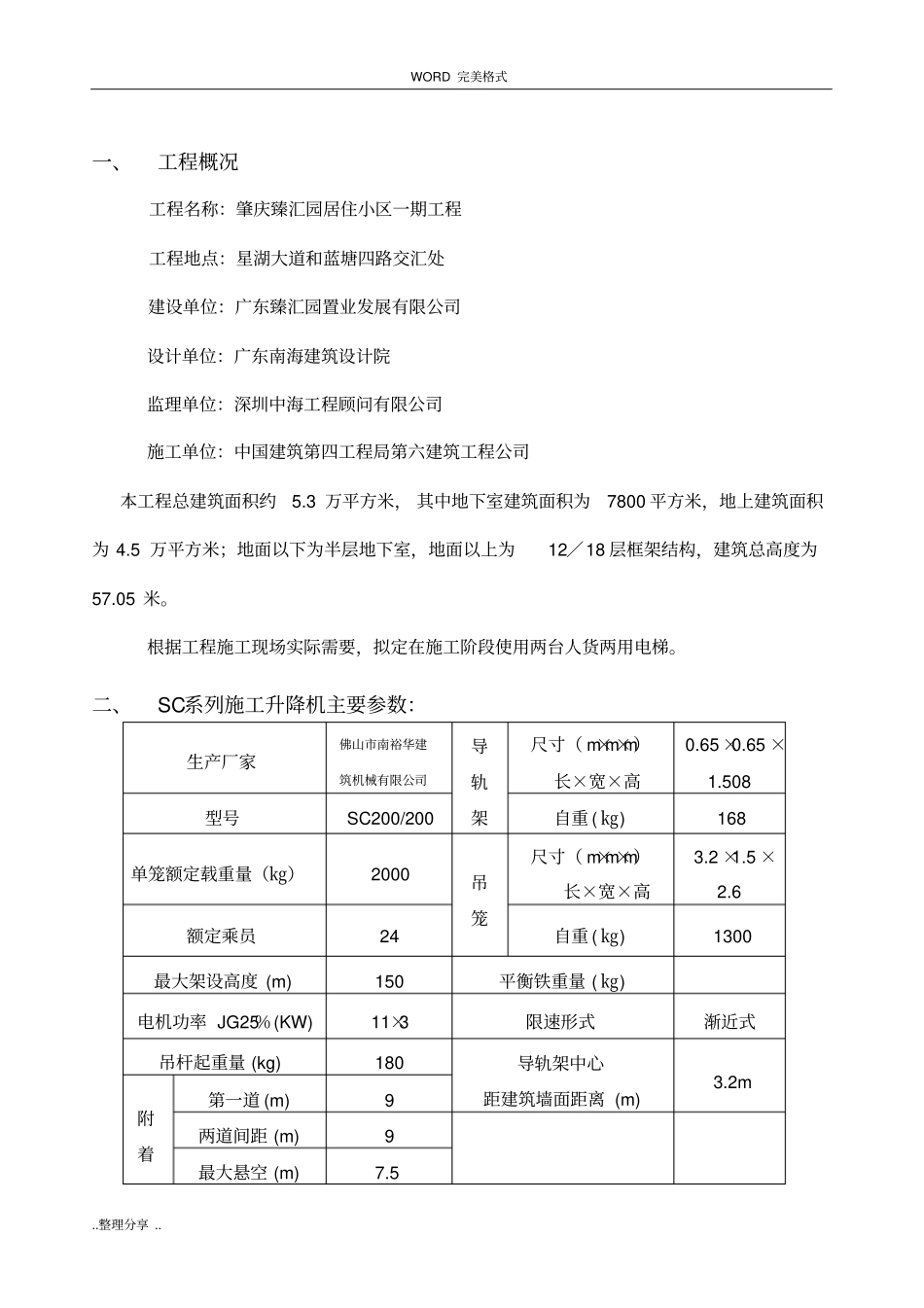

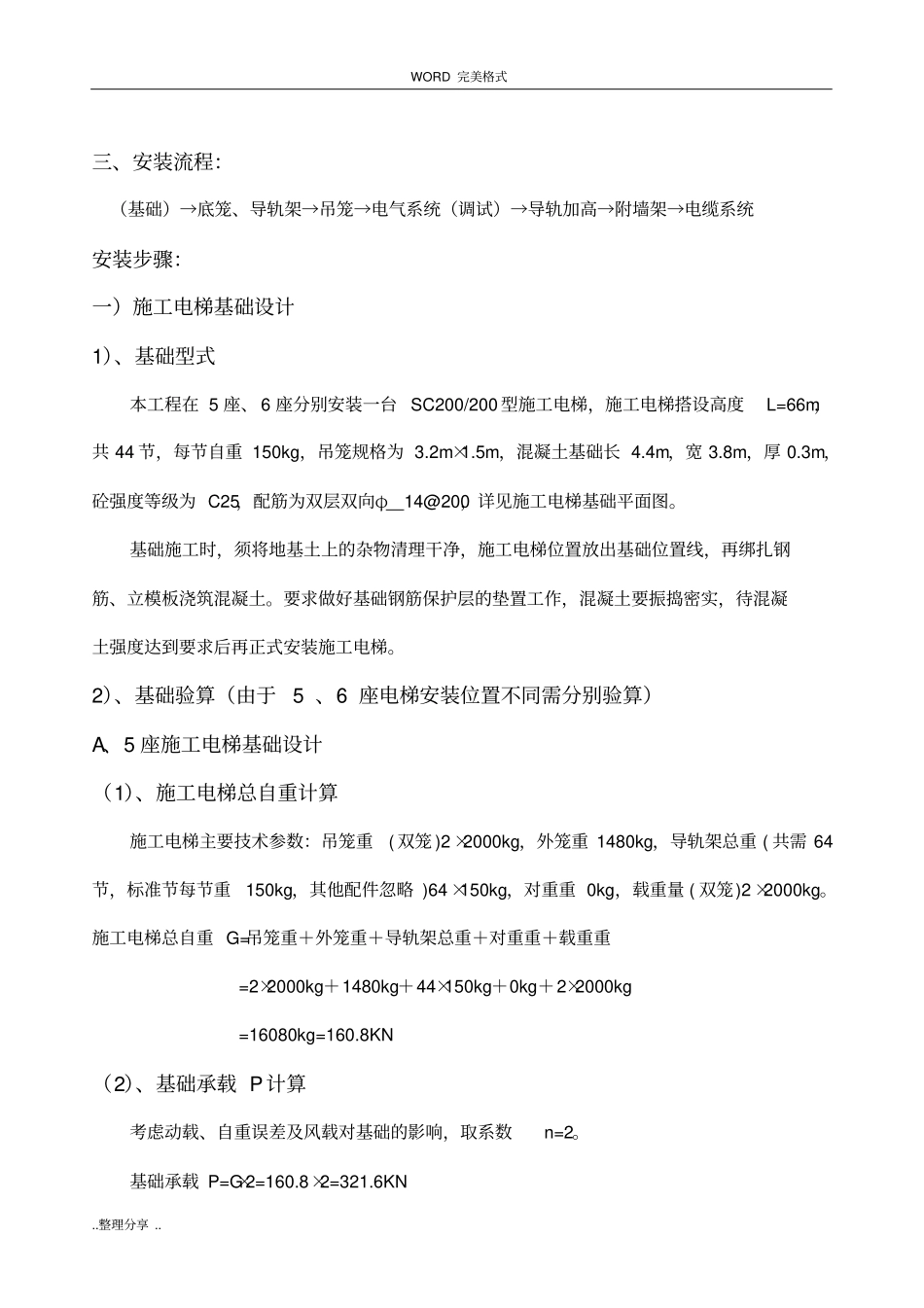

WORD 完美格式..整理分享 .. 建设工程施工施工升降机安装施工方案工程名称：肇庆臻汇园居住小区一期工程工程地址：肇庆市端州区星湖大道与南塘四路交汇处安装位置：臻汇园一期工程 5 座、 6 座机械名称：施工升降机型号： SC200/200 自 编 号： SC-ZY002 使用单位(章) ：施工方案编制与审核会签安装单位（章）监理单位（章）编制人（签名）日期：项目总监（签名）日期：技术负责人审核（签名）日期：使用单位技术负责人（签名）日期：5 座、6 座施工升降机安装拆卸方案WORD 完美格式..整理分享 .. 一、工程概况工程名称：肇庆臻汇园居住小区一期工程工程地点：星湖大道和蓝塘四路交汇处建设单位：广东臻汇园置业发展有限公司设计单位：广东南海建筑设计院监理单位：深圳中海工程顾问有限公司施工单位：中国建筑第四工程局第六建筑工程公司本工程总建筑面积约5.3 万平方米， 其中地下室建筑面积为7800 平方米，地上建筑面积为 4.5 万平方米；地面以下为半层地下室，地面以上为12／18 层框架结构，建筑总高度为57.05 米。根据工程施工现场实际需要，拟定在施工阶段使用两台人货两用电梯。二、SC系列施工升降机主要参数：生产厂家佛山市南裕华建筑机械有限公司导轨架尺寸（ m×m×m）长×宽×高0.65 ×0.65 ×1.508 型号SC200/200 自重 ( ㎏) 168 单笼额定载重量（㎏）2000 吊笼尺寸（ m×m×m）长×宽×高3.2 ×1.5 ×2.6 额定乘员24 自重 ( ㎏) 1300 最大架设高度 (m) 150 平衡铁重量 ( ㎏) 电机功率 JG25％(KW) 11×3 限速形式渐近式吊杆起重量 (kg) 180 导轨架中心距建筑墙面距离 (m) 3.2m 附着第一道 (m) 9 两道间距 (m) 9 最大悬空 (m) 7.5 WORD 完美格式..整理分享 .. 三、安装流程：（基础）→底笼、导轨架→吊笼→电气系统（调试）→导轨加高→附墙架→电缆系统安装步骤：一）施工电梯基础设计1）、基础型式本工程在 5 座、 6 座分别安装一台 SC200/200 型施工电梯，施工电梯搭设高度L=66m，共 44 节，每节自重 150kg，吊笼规格为 3.2m×1.5m，混凝土基础长 4.4m，宽 3.8m，厚 0.3m，砼强度等级为 C25，配筋为双层双向φ14@200，详见施工电梯基础平面图。基础施工时，须将地基土上的杂物清理干净，施工电梯位置放出基础位置线，再绑扎钢筋、立模板浇筑混凝土。要求做好基础钢筋保护层的垫置工作，混凝土要振捣密实，待混凝土强度达到要求后再正式安...
