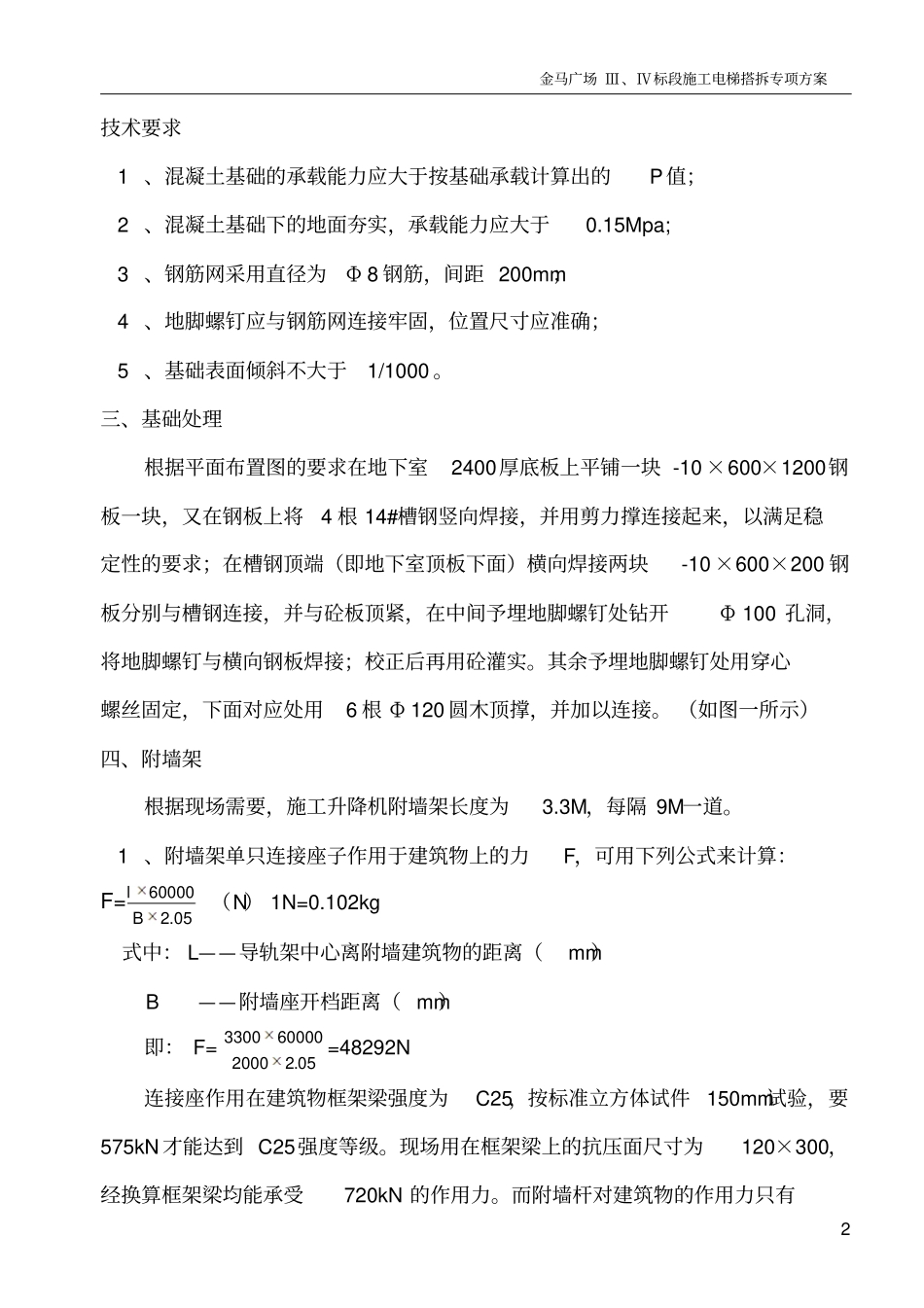

乐 清 金 马 广 场 Ⅲ 、 Ⅳ 标 段施工电梯搭拆专项方案编 制 :审 核 :批 准 :乐 清 市 成 泰 建 筑 工 程 有 限 公 司二 00 三年十月十八日金马广场 Ⅲ、Ⅳ标段施工电梯搭拆专项方案1 施工电梯搭拆专项方案一、工程概况金马广场位于乐清市清远路向南延伸段的西侧,北面是乐清市人民,南面为石马村,整个工程由A、B、C、D、E五幢 21-30 层高层及 F、G两幢多层和三层裙房组成,共分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个标段,本工程为Ⅲ、Ⅳ两个标段。Ⅲ标段建筑面积共5632.19M2(其中地下一层1792.51M2 ,地上三层3839.68M2总高 14.92M,为全框架结构。Ⅳ标段总建筑面积22942.71M2(其中地下室一层2866.80M2,地上 28 层共 20075.91M2,总高为 94M,裙房三层,采用框架剪力墙结构,裙房为全框架结构。根据该工程设计的特点和满足施工要求,拟在Ⅳ-3轴以西 3.3M、(Ⅳ— F)至(Ⅳ— H )段(详见外有电梯平面配置图)安装一台外用施工电梯。二、基础设计 SCD200/200J 型升降机起升高度为100M。吊笼重(双笼):2×1600kg 底笼重: 1480kg 导轨架总重(共需68 节,每节重 167kg): 68 ×167kg +240kg(天轮架重) =11596kg 对重重(双对重):2×1300kg 吊笼载重量(双笼):2×2000kg 基础承载近似等于: P=[ (1600×2)+1480+(167×68)+240+(1300×2)+(2000×2)] ×0.2=458kN 按能承受最大压力Pmax=530kN而制作的基础,则符合该升降机的使用要求。金马广场 Ⅲ、Ⅳ标段施工电梯搭拆专项方案2 技术要求 1 、混凝土基础的承载能力应大于按基础承载计算出的P值; 2 、混凝土基础下的地面夯实,承载能力应大于0.15Mpa; 3 、钢筋网采用直径为Φ 8 钢筋,间距 200mm; 4 、地脚螺钉应与钢筋网连接牢固,位置尺寸应准确; 5 、基础表面倾斜不大于1/1000 。三、基础处理根据平面布置图的要求在地下室2400厚底板上平铺一块 -10 ×600×1200钢板一块,又在钢板上将4 根 14#槽钢竖向焊接,并用剪力撑连接起来,以满足稳定性的要求;在槽钢顶端(即地下室顶板下面)横向焊接两块-10 ×600×200 钢板分别与槽钢连接,并与砼板顶紧,在中间予埋地脚螺钉处钻开Φ 100 孔洞,将地脚螺钉与横向钢板焊接;校正后再用砼灌实。其余予埋地脚螺钉处用穿心螺丝固定,下面对应处用6 根 Φ 120 圆木顶撑,并加以连接。 (如图一所示)四、附墙架根据现场需要,施工升降机附墙架长...
