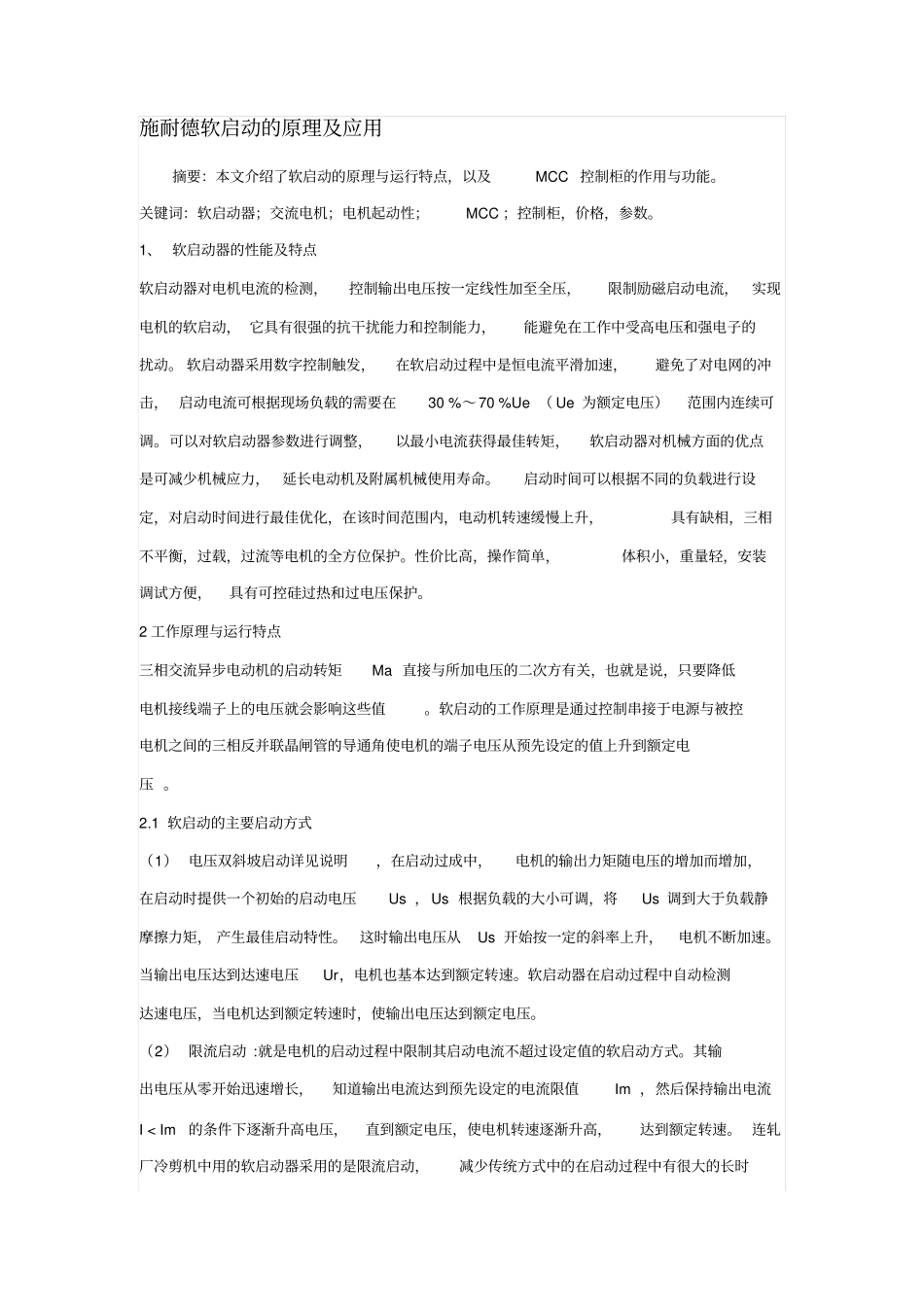

施耐德软启动的原理及应用摘要：本文介绍了软启动的原理与运行特点，以及MCC 控制柜的作用与功能。关键词：软启动器；交流电机；电机起动性；MCC ；控制柜，价格，参数。1、 软启动器的性能及特点软启动器对电机电流的检测，控制输出电压按一定线性加至全压，限制励磁启动电流，实现电机的软启动， 它具有很强的抗干扰能力和控制能力，能避免在工作中受高电压和强电子的扰动。 软启动器采用数字控制触发，在软启动过程中是恒电流平滑加速，避免了对电网的冲击， 启动电流可根据现场负载的需要在30 %～70 %Ue （ Ue 为额定电压）范围内连续可调。可以对软启动器参数进行调整，以最小电流获得最佳转矩，软启动器对机械方面的优点是可减少机械应力，延长电动机及附属机械使用寿命。启动时间可以根据不同的负载进行设定，对启动时间进行最佳优化，在该时间范围内，电动机转速缓慢上升，具有缺相，三相不平衡，过载，过流等电机的全方位保护。性价比高，操作简单，体积小，重量轻，安装调试方便，具有可控硅过热和过电压保护。2 工作原理与运行特点三相交流异步电动机的启动转矩Ma 直接与所加电压的二次方有关，也就是说，只要降低电机接线端子上的电压就会影响这些值。软启动的工作原理是通过控制串接于电源与被控电机之间的三相反并联晶闸管的导通角使电机的端子电压从预先设定的值上升到额定电压 。2.1 软启动的主要启动方式（1） 电压双斜坡启动详见说明，在启动过成中，电机的输出力矩随电压的增加而增加，在启动时提供一个初始的启动电压Us ，Us 根据负载的大小可调，将Us 调到大于负载静摩擦力矩， 产生最佳启动特性。这时输出电压从Us 开始按一定的斜率上升，电机不断加速。当输出电压达到达速电压Ur，电机也基本达到额定转速。软启动器在启动过程中自动检测达速电压，当电机达到额定转速时，使输出电压达到额定电压。（2） 限流启动 :就是电机的启动过程中限制其启动电流不超过设定值的软启动方式。其输出电压从零开始迅速增长，知道输出电流达到预先设定的电流限值Im ，然后保持输出电流I < Im 的条件下逐渐升高电压，直到额定电压，使电机转速逐渐升高，达到额定转速。 连轧厂冷剪机中用的软启动器采用的是限流启动，减少传统方式中的在启动过程中有很大的长时间的启动电流， 在启动完启动电压达到额定电压时断开软启动器的旁路接触器。这种启动方式的优点是启动电流小，且可按需要调整。 对电网影响小， 其...
