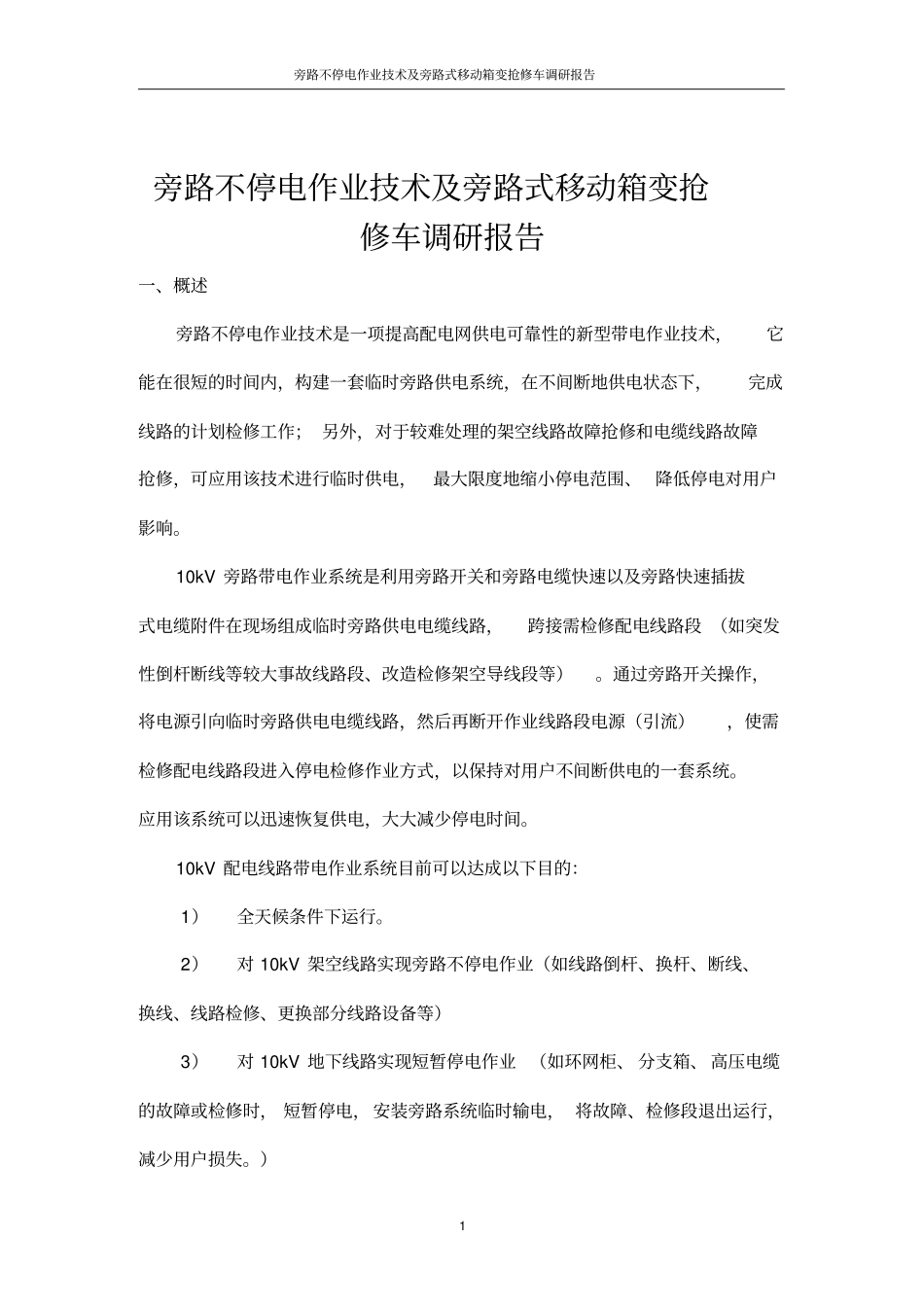

旁路不停电作业技术及旁路式移动箱变抢修车调研报告1 旁路不停电作业技术及旁路式移动箱变抢修车调研报告一、概述旁路不停电作业技术是一项提高配电网供电可靠性的新型带电作业技术，它能在很短的时间内，构建一套临时旁路供电系统，在不间断地供电状态下，完成线路的计划检修工作； 另外，对于较难处理的架空线路故障抢修和电缆线路故障抢修，可应用该技术进行临时供电，最大限度地缩小停电范围、 降低停电对用户影响。10kV 旁路带电作业系统是利用旁路开关和旁路电缆快速以及旁路快速插拔式电缆附件在现场组成临时旁路供电电缆线路，跨接需检修配电线路段 （如突发性倒杆断线等较大事故线路段、改造检修架空导线段等）。通过旁路开关操作，将电源引向临时旁路供电电缆线路，然后再断开作业线路段电源（引流），使需检修配电线路段进入停电检修作业方式，以保持对用户不间断供电的一套系统。应用该系统可以迅速恢复供电，大大减少停电时间。10kV 配电线路带电作业系统目前可以达成以下目的：1）全天候条件下运行。2）对 10kV 架空线路实现旁路不停电作业（如线路倒杆、换杆、断线、换线、线路检修、更换部分线路设备等）3）对 10kV 地下线路实现短暂停电作业 （如环网柜、 分支箱、 高压电缆的故障或检修时， 短暂停电， 安装旁路系统临时输电， 将故障、检修段退出运行，减少用户损失。）旁路不停电作业技术及旁路式移动箱变抢修车调研报告2 二、 10kV 旁路带电作业系统的构成2.1 10kV 旁路带电作业系统的构成及工作原理图旁路电缆系统不停电作业技术主要由柔性电力电缆、自锁定快速插拔式终端、自锁定快速插拔式中间接头、自锁定快速插拔式 T 型中间接头、 绝缘引流线夹和旁路开关等部件组成。旁路不停电作业技术原理如图1、2、3、4、5、6、7 所示。图 1 配电架空线路旁路不停电作业技术示意图旁路不停电作业技术及旁路式移动箱变抢修车调研报告3 图 2 配电架空线路旁路不停电作业技术示意图图 1 中，如果架空配电线路的D 处需要检修或有故障需要抢修或需要更换设备等，则可应用旁路电缆系统在现场组装足够长度的临时旁路供电线路，跨接AB 线路段，通过旁路开关，将用电负荷转移到临时旁路供电线路继续向用户不间断供电、通过T 型中间接头在 C 处同时向用户分支线路供电。然后，操作人员在实际上已经停电的AB 段架空线路区域中进行检修作业、抢修作业或更换设备作业。旁路不停电作业技术及旁路式移动箱变...
