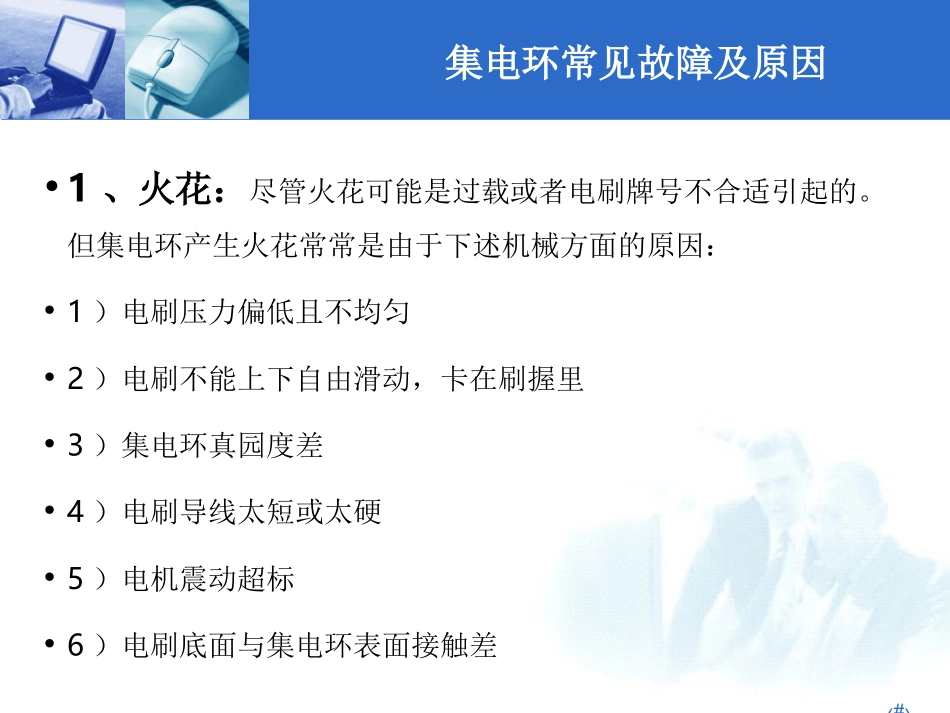

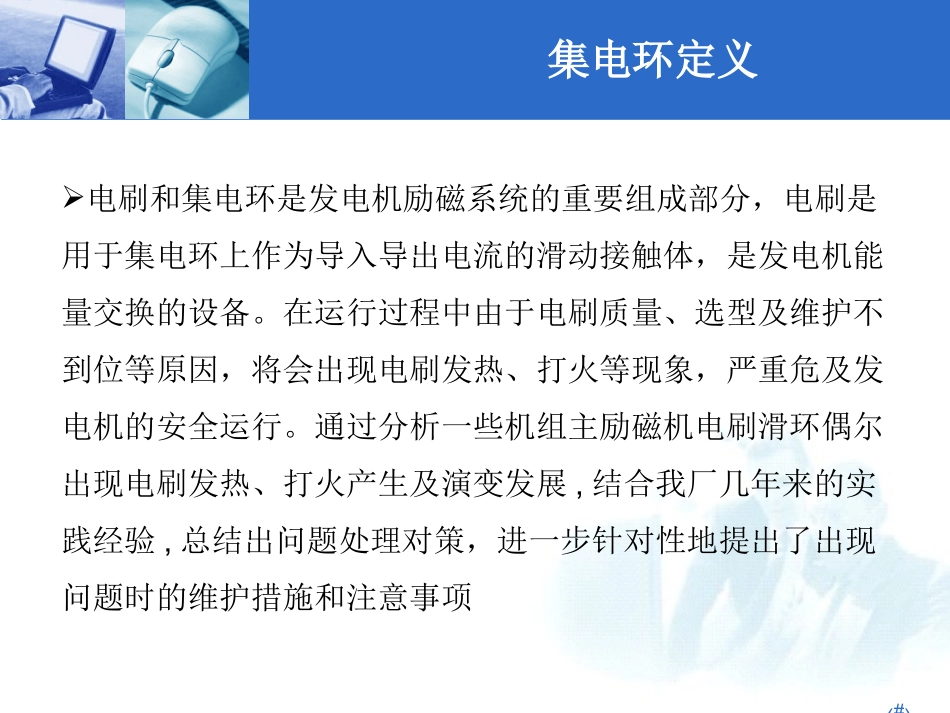

‹#›共同学习探讨集电环介绍集电环介绍华电华电‹#›集电环定义电刷和集电环是发电机励磁系统的重要组成部分，电刷是用于集电环上作为导入导出电流的滑动接触体，是发电机能量交换的设备。在运行过程中由于电刷质量、选型及维护不到位等原因，将会出现电刷发热、打火等现象，严重危及发电机的安全运行。通过分析一些机组主励磁机电刷滑环偶尔出现电刷发热、打火产生及演变发展,结合我厂几年来的实践经验,总结出问题处理对策，进一步针对性地提出了出现问题时的维护措施和注意事项‹#›集电环常见故障及原因•1、火花：尽管火花可能是过载或者电刷牌号不合适引起的。但集电环产生火花常常是由于下述机械方面的原因：•1）电刷压力偏低且不均匀•2）电刷不能上下自由滑动，卡在刷握里•3）集电环真园度差•4）电刷导线太短或太硬•5）电机震动超标•6）电刷底面与集电环表面接触差‹#›集电环常见故障及原因•2、沟槽或拉条纹•1）电刷牌号不合适•2）使用环境中粉尘大•3）电刷压力过低，且不均匀•4）电机长期低负载运行‹#›集电环常见故障及原因•3、集电环表面扁平•1）电流过大，电刷压力偏低•2）电刷电流分配不均匀•3）由于外部原因，发电机发生位移振动•4）发电机较长时间不运转，电刷不提起，在集电环表面蚀出黑斑痕‹#›集电环常见故障及原因•4、导线烧断•1）电刷压力不均匀•2）电刷卡在刷握里，致使其他电刷的过流•3）不同电刷混用在同一集电环•4）因螺丝松动而引起的接触电阻过大，致使其他电刷的过流•5）气体对导线腐蚀严重或因振动引起的磨损‹#›集电环常见故障及原因•5、电刷及刷架过热•1）集电环表面光洁度不符合要求•2）电刷与电刷柄之间的电阻不均匀而引起的接触电阻生热•3）弹簧压力太高而引起的摩擦生热•4）弹簧压力不均衡，有过大或过小现象，从而引起的摩擦生热和电刷自身电阻发热•5）电刷材质与电机负荷不匹配‹#›集电环常见故障及原因•6、电刷损耗不平均•1）弹簧压力太低或太高•2）集电环表面有油或尘埃•3）电刷与电刷架可能出现卡涩现象•4）电刷位置不正确。•5）电刷引线太短或太硬•6）气隙不均匀（轴承可能有磨损）‹#›集电环常见故障及原因•7、集电环出现锯齿状或凹槽状•1）电机振动招标•2）压簧压力没有在标准之内•3）电刷材质与电机及符合不匹配•4）电刷架与集电环间距过大‹#›集电环常见故障及原因•8、集电环产生单极性磨损•1）压簧压力未在标准之内•2）垂直型电刷架安装成略带反作用角度•3）反动型电刷架装成顺向型•4）集电环表面沾有油污或其他‹#›集电环常见故障及原因•9、电刷表面有电腐蚀现象•1）集电环扁平，不符合标准•2）保持器的间隔不均匀或不正•3、弹簧压力未在标准之内•4）电刷存在打火现象‹#›处理方法及对策•1、火花：•1）调整电刷压力，同时检查电刷能否自由滑动•2）如集电环扁平、真圆度不合格，大修中更换或修理•3）因电机振动引起的火花现象，找出振动原因并消除•4）更换新电刷‹#›处理方法及对策•2、沟槽或拉条纹•1）根据电机特性选择与原机电刷各指标性能的电刷•2）调整电刷压力至合格范围或更换压力不合格的压簧‹#›处理方法及对策•3、集电环表面扁平•1）调整电刷压力•2）解决电机位移振动‹#›处理方法及对策•4、导线烧断•1）调整电刷压力，将各电刷所带电流调整至均衡•2）检查电刷导线是否有磨损现象，并更换新电刷‹#›处理方法及对策•5、电刷及刷架过热•1）调整电刷压力•2）消除电刷与电刷柄之间的接触电阻•3）确定电刷材质与电机负荷是否匹配•4）在集电极表面涂抹少量凡士林，解决因光洁度不符合要求而引起的摩擦生热‹#›处理方法及对策•6、电刷损耗不平均•1）调整弹簧压力‹#›处理方法及对策•7、集电环出现锯齿状或凹槽状•1）解决电机振动招标•2）将压簧压力及刷架距离调整在标准之内‹#›处理方法及对策•8、集电环产生单极性磨损•1）将压簧压力调整至标准之内•2）检查刷架安装是否符合要求‹#›处理方法及对策•9、电刷表面有电腐蚀现象•1）更换或修理集电环•2）调整弹簧压力并解决电刷打火现在‹#›运行中电刷发热常用处理方法一、当发...
