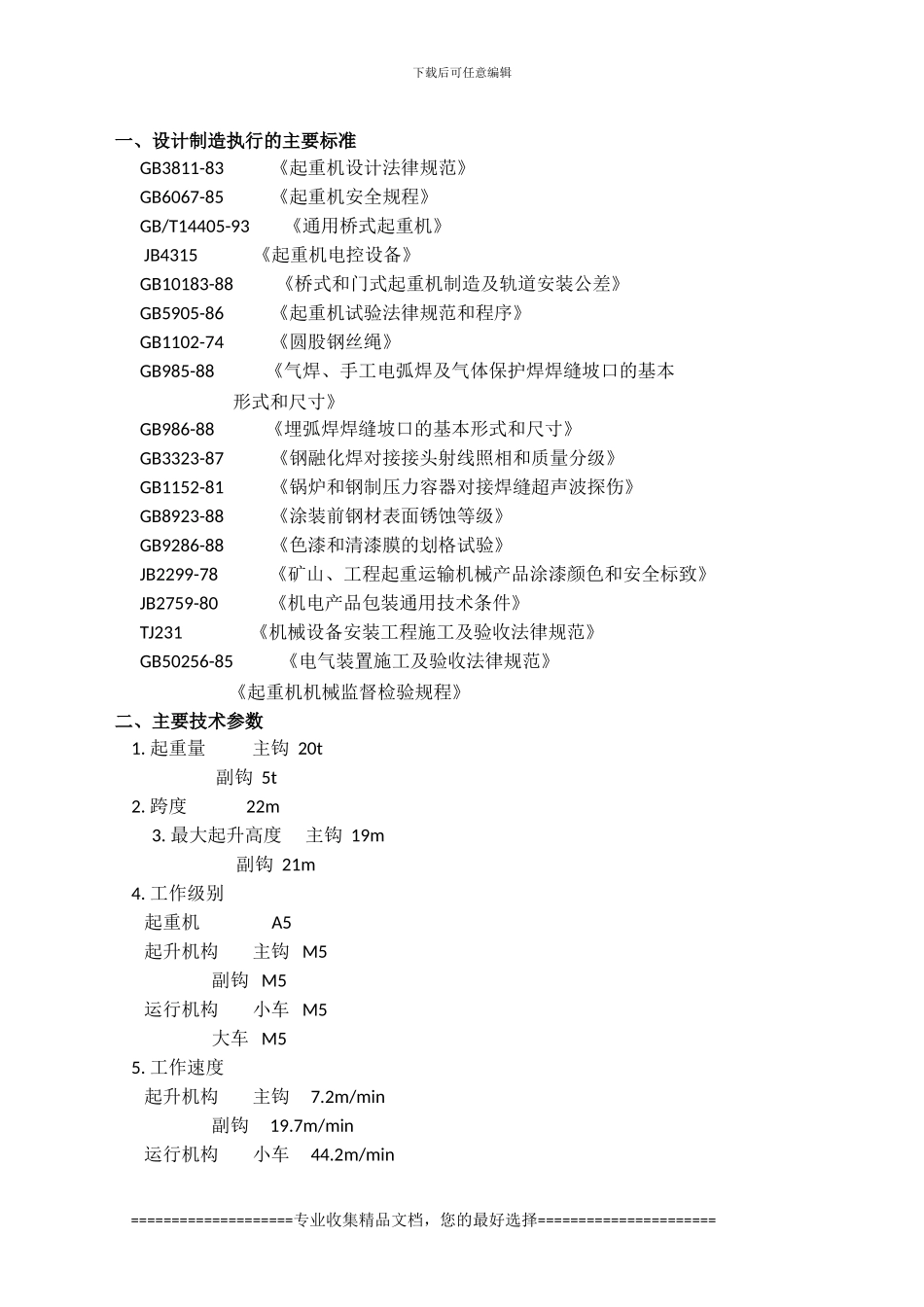

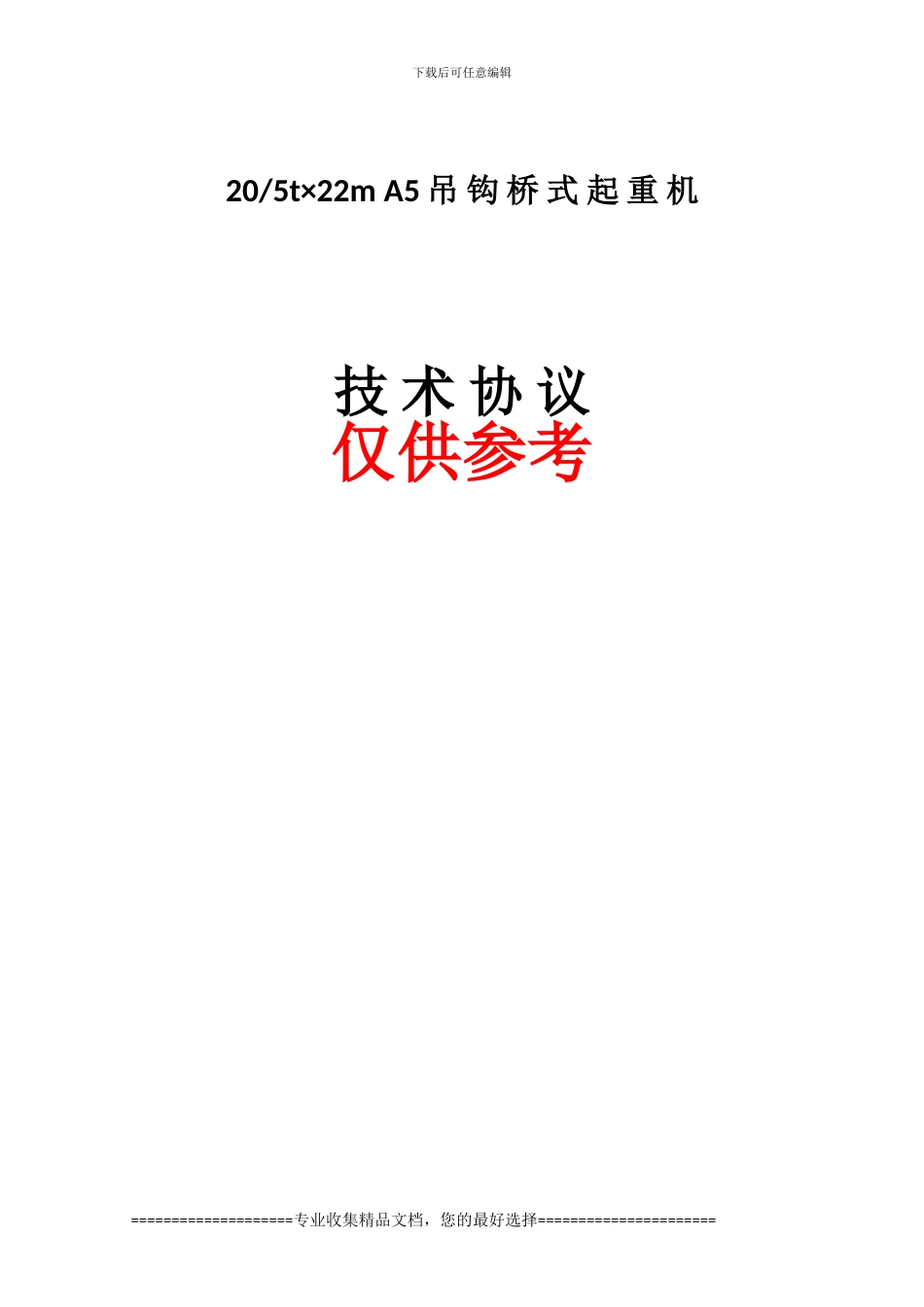

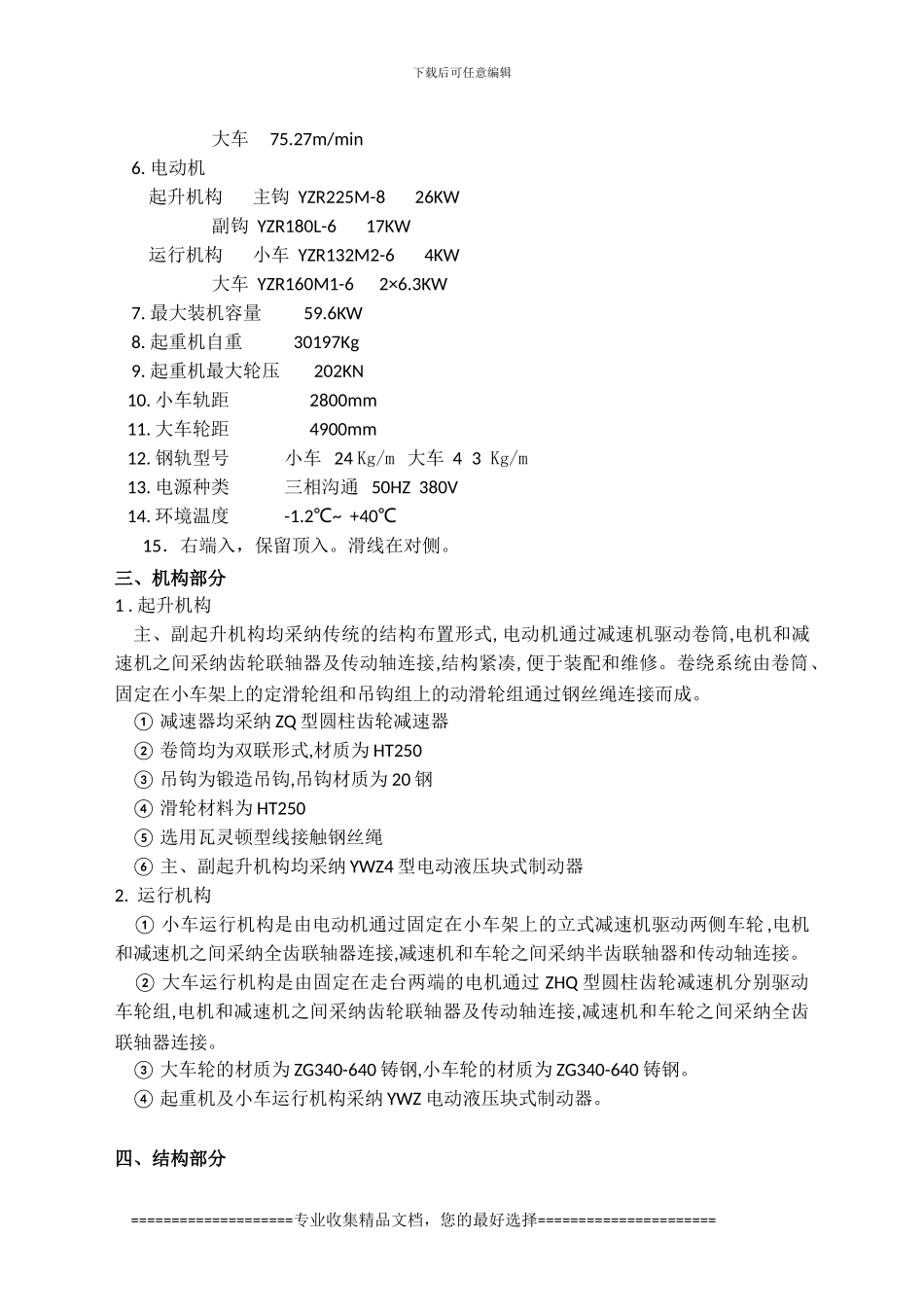

下载后可任意编辑20/5t×22m A5 吊 钩 桥 式 起 重 机技 术 协 议仅供参考 ====================专业收集精品文档，您的最好选择======================下载后可任意编辑一、设计制造执行的主要标准 GB3811-83 《起重机设计法律规范》 GB6067-85 《起重机安全规程》 GB/T14405-93 《通用桥式起重机》 JB4315 《起重机电控设备》 GB10183-88 《桥式和门式起重机制造及轨道安装公差》 GB5905-86 《起重机试验法律规范和程序》 GB1102-74 《圆股钢丝绳》 GB985-88 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本 形式和尺寸》 GB986-88 《埋弧焊焊缝坡口的基本形式和尺寸》 GB3323-87 《钢融化焊对接接头射线照相和质量分级》 GB1152-81 《锅炉和钢制压力容器对接焊缝超声波探伤》 GB8923-88 《涂装前钢材表面锈蚀等级》 GB9286-88 《色漆和清漆膜的划格试验》 JB2299-78 《矿山、工程起重运输机械产品涂漆颜色和安全标致》 JB2759-80 《机电产品包装通用技术条件》 TJ231 《机械设备安装工程施工及验收法律规范》 GB50256-85 《电气装置施工及验收法律规范》 《起重机机械监督检验规程》二、主要技术参数 1. 起重量 主钩 20t 副钩 5t 2. 跨度 22m3. 最大起升高度 主钩 19m 副钩 21m 4. 工作级别 起重机 A5 起升机构 主钩 M5 副钩 M5 运行机构 小车 M5 大车 M5 5. 工作速度 起升机构 主钩 7.2m/min 副钩 19.7m/min 运行机构 小车 44.2m/min====================专业收集精品文档，您的最好选择======================下载后可任意编辑 大车 75.27m/min 6. 电动机 起升机构 主钩 YZR225M-8 26KW 副钩 YZR180L-6 17KW 运行机构 小车 YZR132M2-6 4KW 大车 YZR160M1-6 2×6.3KW 7. 最大装机容量 59.6KW 8. 起重机自重 30197Kg 9. 起重机最大轮压 202KN 10. 小车轨距 2800mm 11. 大车轮距 4900mm 12. 钢轨型号 小车 24 Kg/m 大车 4 3 Kg/m 13. 电源种类 三相沟通 50HZ 380V 14. 环境温度 -1.2~ +℃40℃15．右端入，保留顶入。滑线在对侧。三、机构部分1 . 起升机构 主、副起升机构均采纳传统的结构布置形式, 电动机通过减速机驱动卷筒,电机和减速机之间采纳齿轮联轴器及传动轴连接,结构紧凑, 便于装配和维修。卷绕系统由卷筒、固定在小车架上的定滑轮组和吊钩组上的动滑轮组通过钢丝绳连接而成。 ① 减...
