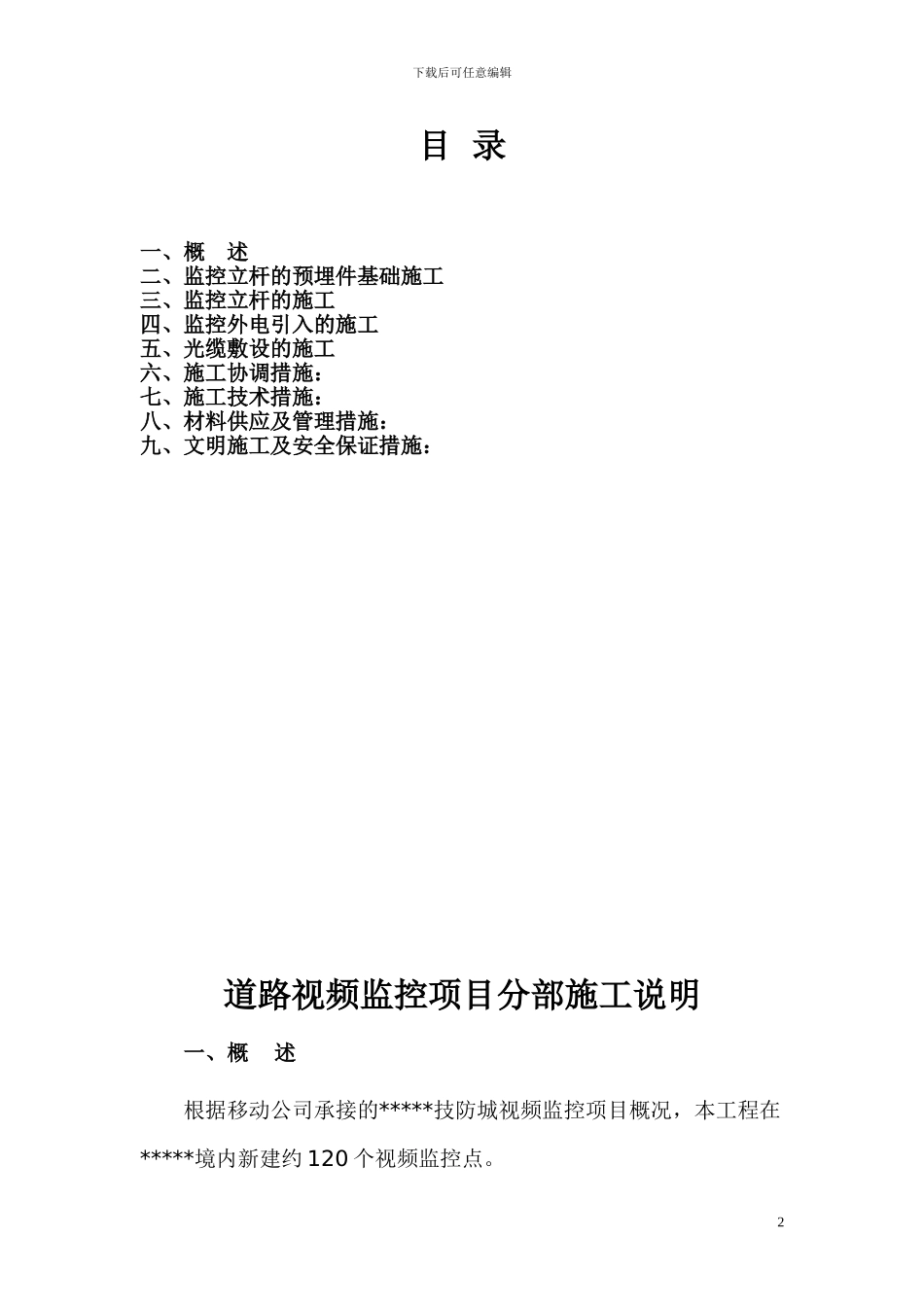

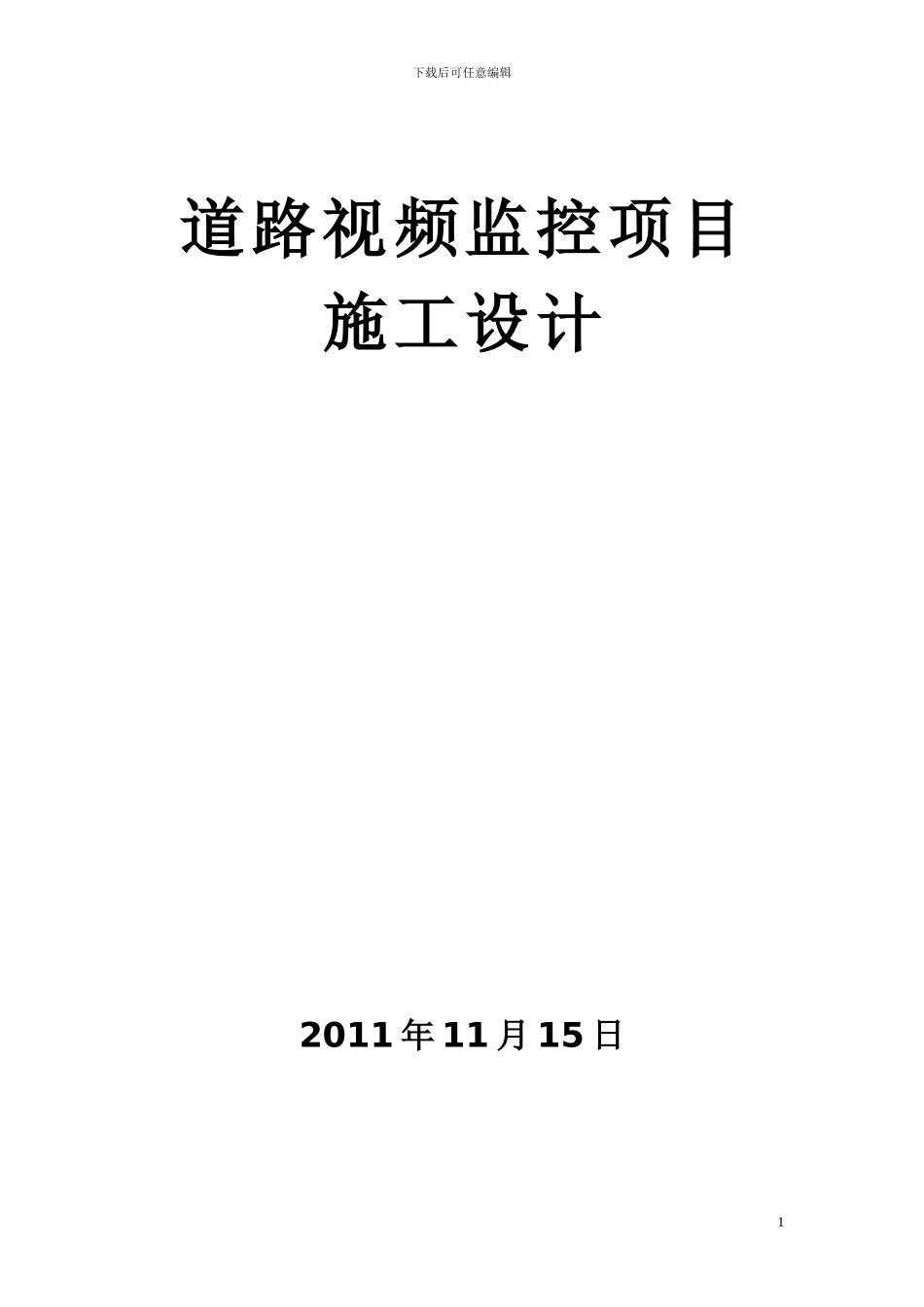

下载后可任意编辑道路视频监控项目施工设计2011 年 11 月 15 日1下载后可任意编辑目 录一、概 述二、监控立杆的预埋件基础施工三、监控立杆的施工四、监控外电引入的施工五、光缆敷设的施工六、施工协调措施：七、施工技术措施：八、材料供应及管理措施：九、文明施工及安全保证措施：道路视频监控项目分部施工说明一、概 述根据移动公司承接的*****技防城视频监控项目概况，本工程在*****境内新建约 120 个视频监控点。2下载后可任意编辑根据工程特点，我公司经过多方查看，并和多方沟通，对现场进行分析，针对具体施工做出以下说明。根据该项目的实际情况，制定施工方案，发挥各家优势，统一协调，将传输、土建和外电联合在一起，先进行土建的基础施工，再进行传输和外电接入施工，尽量将外电和传输共用路由，可减少路面破坏程度缩短施工工期。针对外电现场取电难的问题，我们结合市区城管监控网的施工经验，选择多方接入的方式进行现场取电，其取电方式有：1、假如就近路灯供电有双路供电的，和路灯管理处联系，优先实行路灯供电电。2、如没有路灯供电方式的，采纳就近市电接入，选择表上进线取电，或配电柜直接取电，看距离现场确定。3、若市电取电不方便时，可就近取农电使用。二、监控立杆的预埋件基础施工1、基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；2、施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面 5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。3、每一根金属立杆都必须接地，其接地电阻小于４欧；各立杆基础具体数据视现场施工需要为准。4、根据要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于 C25；基础顶部应预埋 M24 地脚螺栓，螺栓露出基础高度应不小于 100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。 3下载后可任意编辑5、在施工时，基础为现场浇注。监控杆的基础上表面与杆周围最近处的道路基础设施的标高相同。 三、监控立杆的施工基本结构：常用监控立杆 道路监控杆 电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。 1、 监控立杆及其主要构件高度...
