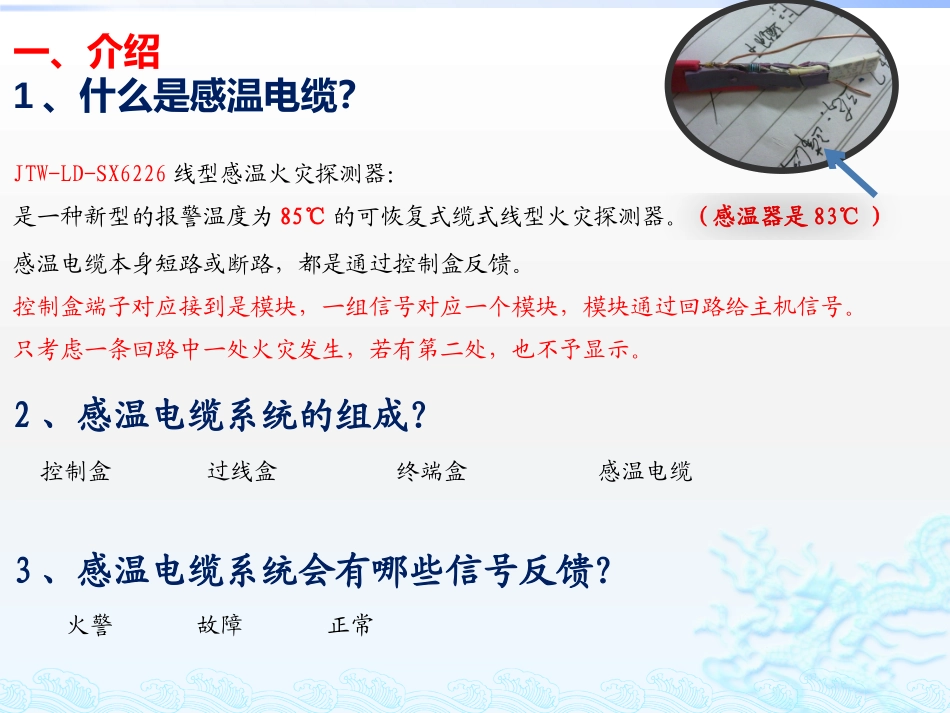

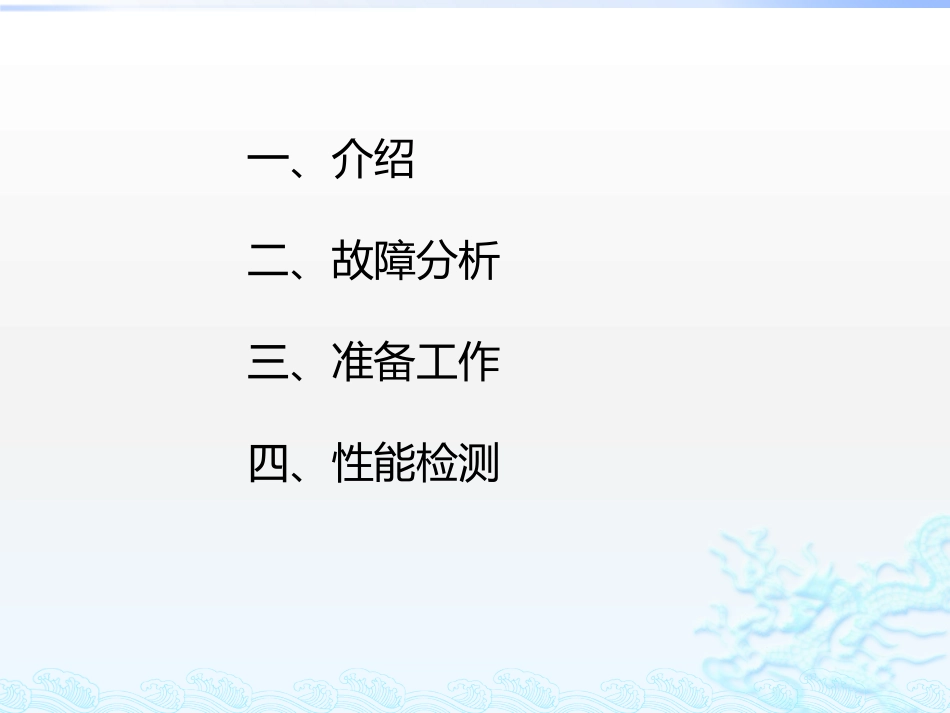

感温电缆一、介绍二、故障分析三、准备工作四、性能检测一、介绍1、什么是感温电缆？JTW-LD-SX6226线型感温火灾探测器：是一种新型的报警温度为85℃的可恢复式缆式线型火灾探测器。（感温器是83℃）感温电缆本身短路或断路，都是通过控制盒反馈。控制盒端子对应接到是模块，一组信号对应一个模块，模块通过回路给主机信号。只考虑一条回路中一处火灾发生，若有第二处，也不予显示。2、感温电缆系统的组成？控制盒过线盒终端盒感温电缆3、感温电缆系统会有哪些信号反馈？火警故障正常4、感温电缆的接线端子（控制盒、过线盒、终端盒）？COR、SCR终端盒缆体构造COR、SCR过线盒控制盒接线端子控制盒接线端子这是主机接收到信号的渠道区别控制盒内部构造控制盒内部构造旧区别新旧：故障接常开新：故障接常闭5、感温电缆信号反馈状态？控制盒故障状态控制盒正常状态控制盒火警状态火警和故障状态6、技术参数？1、工作电压：DC18-36V10、最大报警长度：200M2、静态监视电流：≤20mA11、火警、故障继电器触点容量：1A/24VDC3、故障状态电流：≤15mA12、外形尺寸180×130×60mm4、火警动作电流：≤30mA13、银白色盒体，深蓝色面膜5、响应时间：＜15S14、重量：640g6、环境温度：-10～+60℃15、指示灯：火警、运行、故障指示7、环境湿度≤92%RH16、终端盒电压：DC1.0V火警8、最小报警长度：1MDC2.5V、DC5.0V正常（接线、不接线）9、配接设备：JB-QB-SX600控制器或任意厂家N+1线制控制器7、新旧控制器状态对比？控制盒火警状态火警和故障状态新：只能在控制器端断电源才能复位控制器端同时只有一种信号状态存在拨码只有两个故障接常闭端子旧：可以在控制器端断电源或拔感温电缆线，也可以在终端器插拔感温电缆线控制器端可以火警和故障同时存在拨码有四个故障接常开端子8、新旧控制器接线对比？9、安装要求？尽量避免重物压在探测器上探测器安装在避免有机械损上午场所勿弯折勿涂腐蚀性物质缆体严禁长期浸泡在水中感温电缆与控制盒和终端盒可以采用信号电缆连接要求绝缘电阻＞1500Ω，内阻＜100Ω10、电源走向？车控室双切→消防立柜UPS→FAS模块箱→感温电缆控制盒11、控制盒常开接常闭的现象？现场设备正常，也可性能测试。但主机收不到信号。11、适用范围？车站布置位置：电缆井、0.4KV、35KV地面以下。即电缆聚集点二、故障分析注：考虑到环境，先确认控制盒、再确认缆体、最后控制盒。下去先观察缆体好坏，然后按下述方法检测Ⅰ、电缆短路和断路的查法㈠、判别是否断路或短路？先把一端短接好，然后测另外一端。用通断档测。通，蜂鸣器一直响还是断断续续响。一直响则无问题。断断续续则有问题。（短路）断，蜂鸣器不响则断路。㈡、短路查法？断断续续则用通断档测阻值，若阻值在1448左右，则此段电缆短路了，需重新更换。直到测到不通则线缆正常。㈢、断路查法？断则其中有问题，蜂鸣器不响。截一段（大约3-4M）如上述㈠中测。直到通为止则正常。II、终端盒故障查法㈠、端子好坏的检测？用外用表检测端子的阻值：不按测试键，不接线（14.9KΩ）（200K档）故障对比：差不多是正常阻值的一倍不按测试键，接线（∞）（通断档）故障对比：通按测试键，不接线（1440Ω）（通断档）故障对比：阻值和不按测试键一样，可能按钮坏按测试键，接线（1.5V）（直流电压档）故障对比：电压为2.5V。注意：查故障时，还要考虑外因。特别是同一故障频繁发生。（星塘主变感温电缆经常性坏）Ⅲ、控制盒故障查法㈠、端子好坏的检测用外用表检测端子：（前提是感温电缆缆体正常）电源端子：打在DC24V档位上，有DC24V就正常。无DC4V就故障。感温电缆端子：按下终端盒测试键，看火警灯亮否。拆下线后，看故障灯量亮否注：也可换个好的控制盒，看指示灯情况来判别。（前提模块、感温电缆端子是正常）故障端子：测常开端子，是否通，通正常，断故障。火警端子：测常开端子，是否通，通正常，断故障。注意：测试步骤：先感温电缆端子，再是反馈信号端子，再是模块。}在发出反馈信号的状态下Ⅳ、感温电缆现场所报信号与CRT上显示不同㈠、确认感温电缆本身故障和火警都能报㈡、可能故障：⑴线真的接错⑵中文注释错误...
