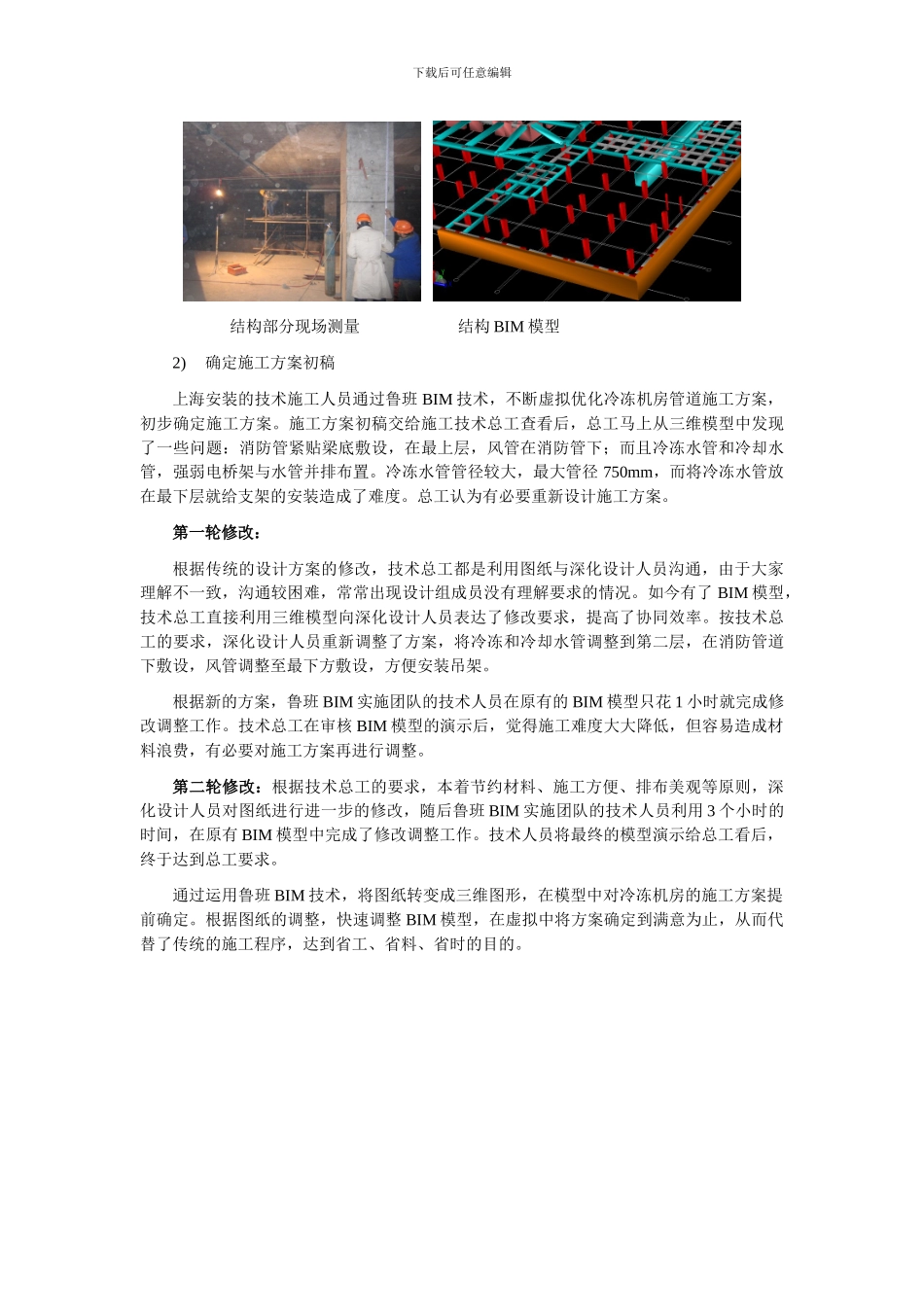

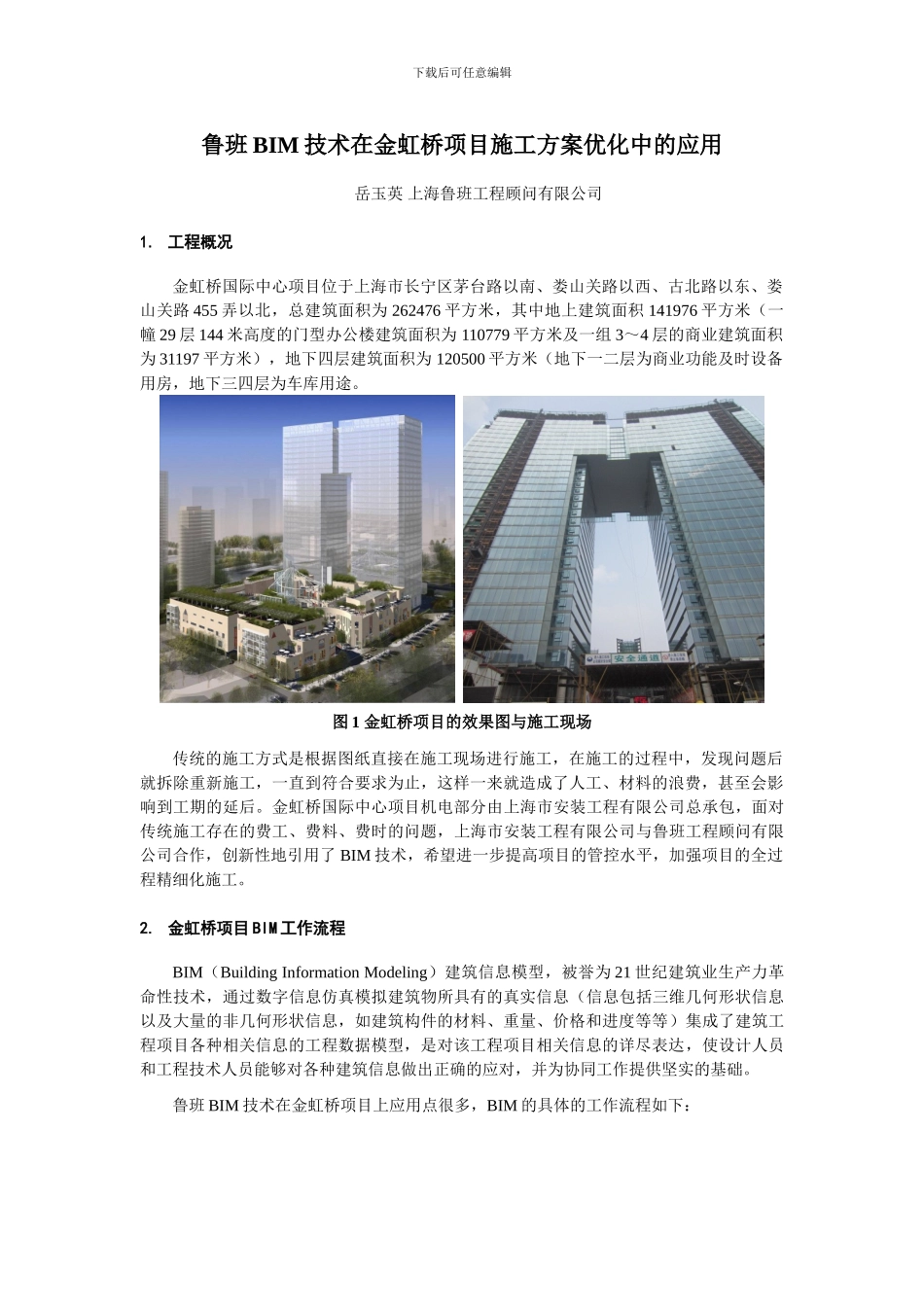

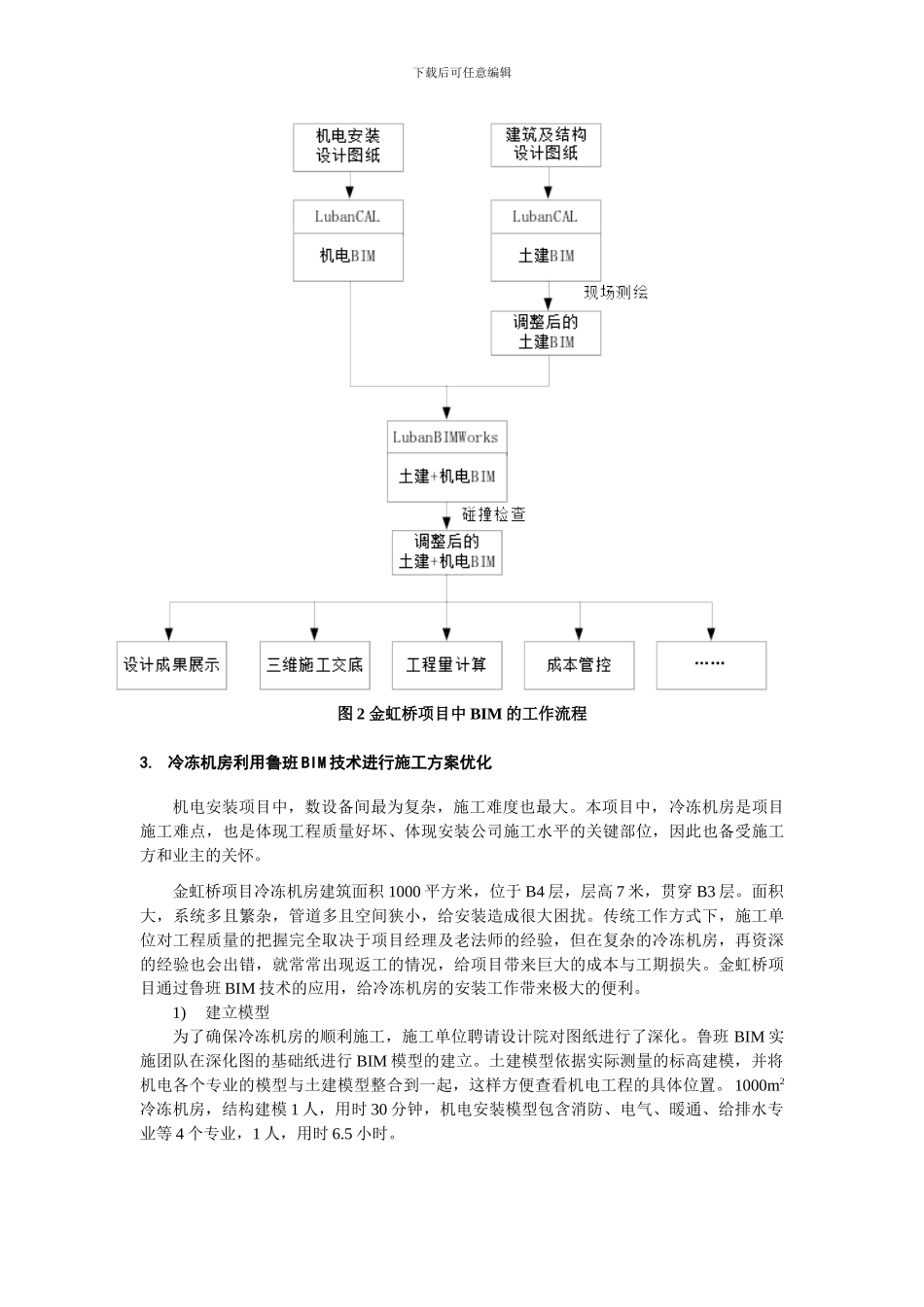

下载后可任意编辑鲁班 BIM 技术在金虹桥项目施工方案优化中的应用岳玉英 上海鲁班工程顾问有限公司1. 工程概况金虹桥国际中心项目位于上海市长宁区茅台路以南、娄山关路以西、古北路以东、娄山关路 455 弄以北,总建筑面积为 262476 平方米,其中地上建筑面积 141976 平方米(一幢 29 层 144 米高度的门型办公楼建筑面积为 110779 平方米及一组 3~4 层的商业建筑面积为 31197 平方米),地下四层建筑面积为 120500 平方米(地下一二层为商业功能及时设备用房,地下三四层为车库用途。 图 1 金虹桥项目的效果图与施工现场传统的施工方式是根据图纸直接在施工现场进行施工,在施工的过程中,发现问题后就拆除重新施工,一直到符合要求为止,这样一来就造成了人工、材料的浪费,甚至会影响到工期的延后。金虹桥国际中心项目机电部分由上海市安装工程有限公司总承包,面对传统施工存在的费工、费料、费时的问题,上海市安装工程有限公司与鲁班工程顾问有限公司合作,创新性地引用了 BIM 技术,希望进一步提高项目的管控水平,加强项目的全过程精细化施工。2. 金虹桥项目 BIM 工作流程BIM(Building Information Modeling)建筑信息模型,被誉为 21 世纪建筑业生产力革命性技术,通过数字信息仿真模拟建筑物所具有的真实信息(信息包括三维几何形状信息以及大量的非几何形状信息,如建筑构件的材料、重量、价格和进度等等)集成了建筑工程项目各种相关信息的工程数据模型,是对该工程项目相关信息的详尽表达,使设计人员和工程技术人员能够对各种建筑信息做出正确的应对,并为协同工作提供坚实的基础。鲁班 BIM 技术在金虹桥项目上应用点很多,BIM 的具体的工作流程如下: 下载后可任意编辑图 2 金虹桥项目中 BIM 的工作流程3. 冷冻机房利用鲁班 BIM 技术进行施工方案优化机电安装项目中,数设备间最为复杂,施工难度也最大。本项目中,冷冻机房是项目施工难点,也是体现工程质量好坏、体现安装公司施工水平的关键部位,因此也备受施工方和业主的关怀。金虹桥项目冷冻机房建筑面积 1000 平方米,位于 B4 层,层高 7 米,贯穿 B3 层。面积大,系统多且繁杂,管道多且空间狭小,给安装造成很大困扰。传统工作方式下,施工单位对工程质量的把握完全取决于项目经理及老法师的经验,但在复杂的冷冻机房,再资深的经验也会出错,就常常出现返工的情况,给项目带来巨大的成本与工期损失。金虹桥项目通过...
