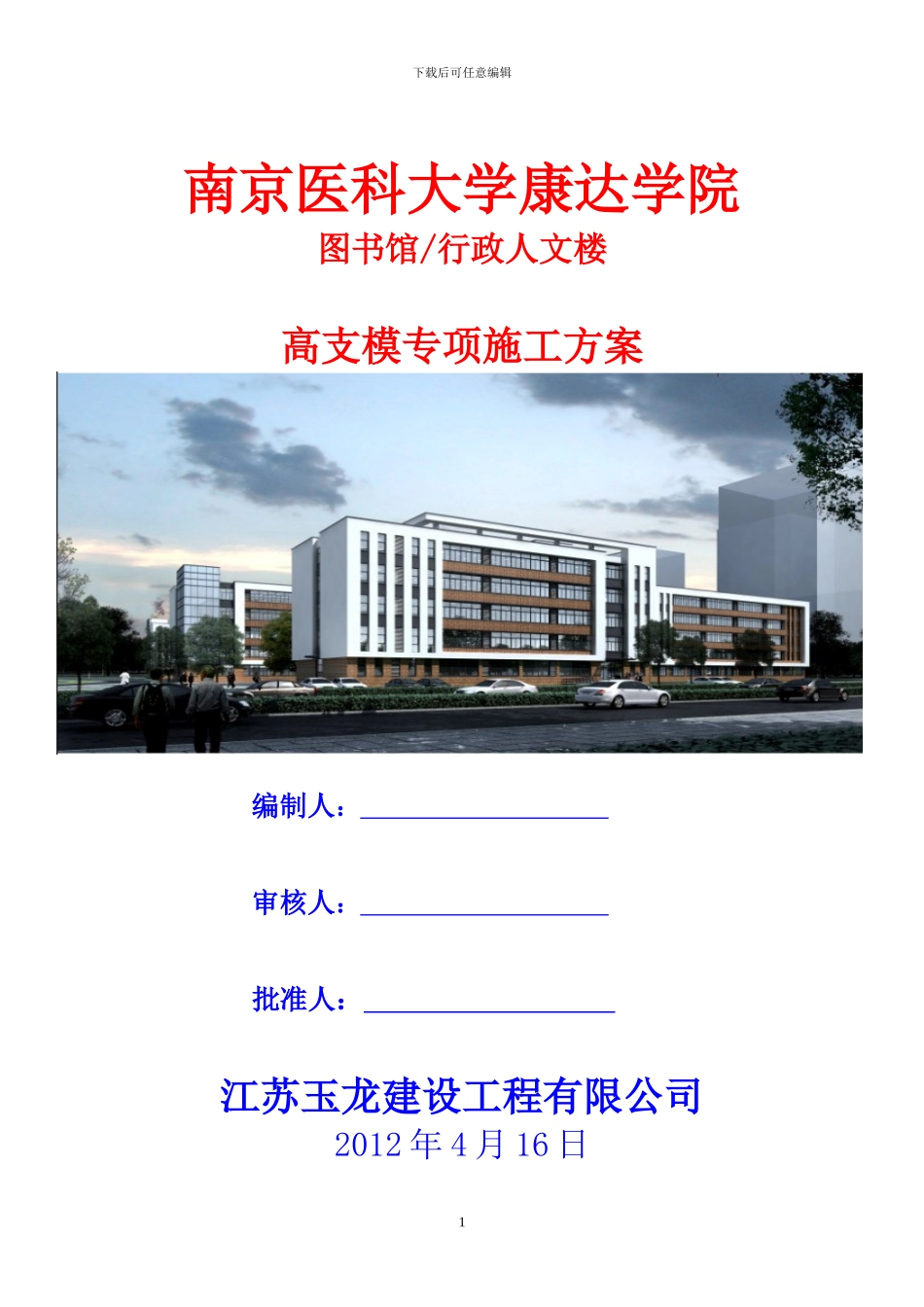

()高支模施工方案_第1页
1/11

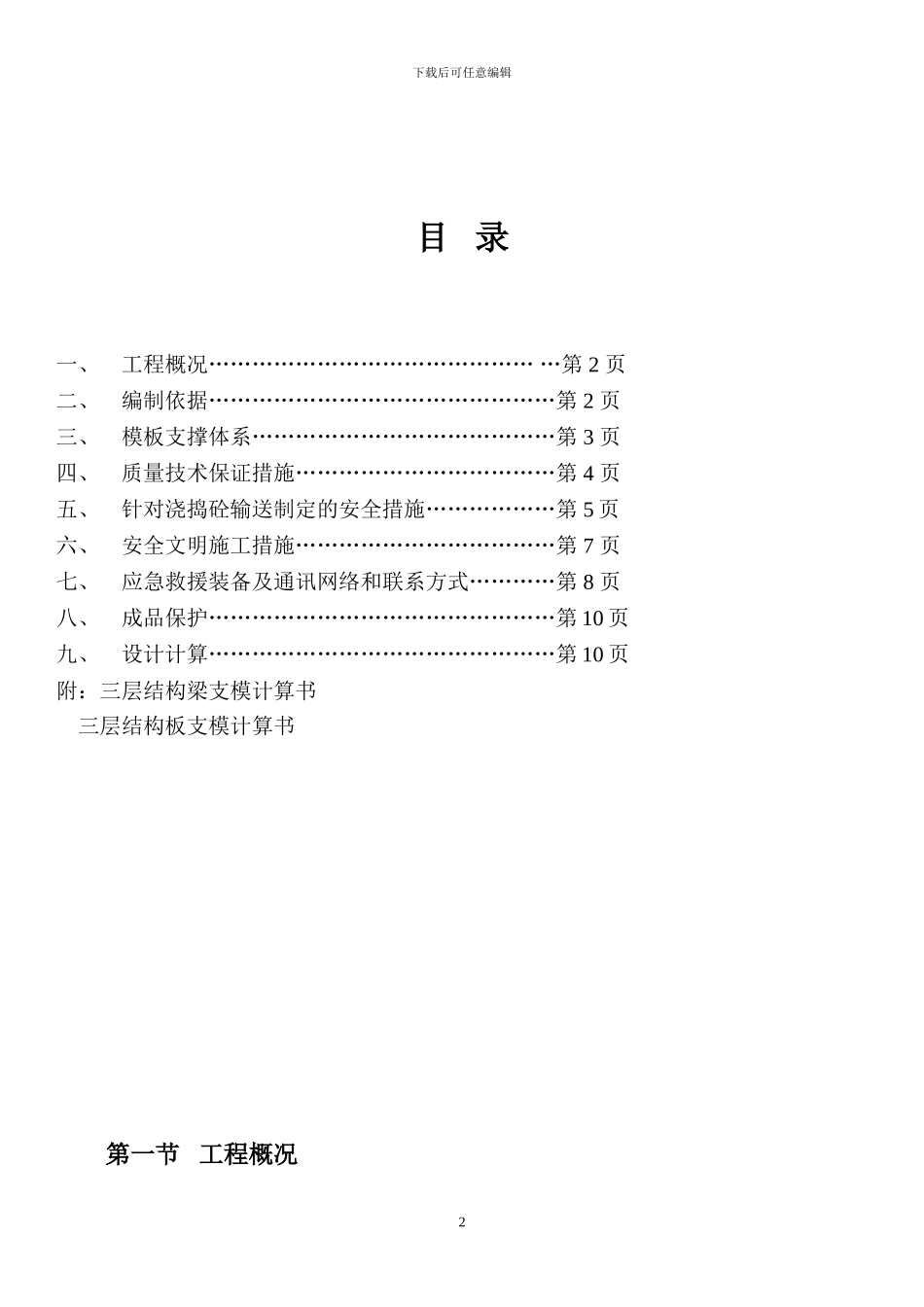

()高支模施工方案_第2页
2/11
()高支模施工方案_第3页
3/11
下载后可任意编辑南京医科大学康达学院图书馆/行政人文楼高支模专项施工方案 编制人: 审核人: 批准人: 江苏玉龙建设工程有限公司2012 年 4 月 16 日1下载后可任意编辑目 录一、工程概况……………………………………… …第 2 页 二、编制依据…………………………………………第 2 页三、模板支撑体系……………………………………第 3 页四、质量技术保证措施………………………………第 4 页五、针对浇捣砼输送制定的安全措施………………第 5 页六、安全文明施工措施………………………………第 7 页七、应急救援装备及通讯网络和联系方式…………第 8 页八、成品保护…………………………………………第 10 页九、设计计算…………………………………………第 10 页附:三层结构梁支模计算书 三层结构板支模计算书第一节 工程概况2下载后可任意编辑第二节 编制依据 1、依据康达学院施工设计图纸; 2、依据《康达学院施工组织设计》; 3、各类参考法律规范、图书; 《建筑施工手册》第四版; 《建筑施工计算手册》江正荣著; 《建筑结构荷载法律规范》(GB50009-2001); 《混凝土结构设计法律规范》(GB50010-2024); 《钢结构设计法律规范》(GB50017-2024);《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001);第三节 模板支撑体系 一、基本参数梁段信息5#房 1-11 轴,9.250m 标高粱KL07b(1A),见结施 15、16 及建施 19 中 1-1 剖面图楼板混凝土厚度(mm)120梁截面宽度 B(m)0.4梁截面高度 D(m)0.65承重架及模板支撑设置梁底支撑小楞垂直梁截面方向立杆沿梁跨度方向间距 la(m)0.8立杆步距 h(m)1.5梁侧立杆间距 lc(m)0.8梁底增加承重立杆根数1板底承重立杆横向间距或排距 lb(m)0.8梁底模板支撑小楞材料方木钢管类型(mm)Φ48×3立杆承重连接方式双扣件扣件抗滑承载力系数13下载后可任意编辑立杆上端伸出至模板支撑点的长度(a)0.1梁模板支架计算高度6.3是否计算边梁否是否验算地基承载力否模板自重(kN/㎡)0.3钢筋自重(kN/m³)1.5施工荷载(kN/㎡)2振捣混凝土对梁底模板荷载(kN/㎡)2振捣混凝土对梁侧板荷载(kN/㎡)4新浇混凝土侧压力(kN/㎡)17.848考虑荷载折减系数否是否进行模板材料匡算否是否自定义梁侧楼板计算长度是自定义梁两侧楼板计算长度1.6二、材料参数木材品种杉木弹性模量 E(N/m㎡)9000抗压强度设计值 fc(N/mm)10抗弯强度设计值 ...
