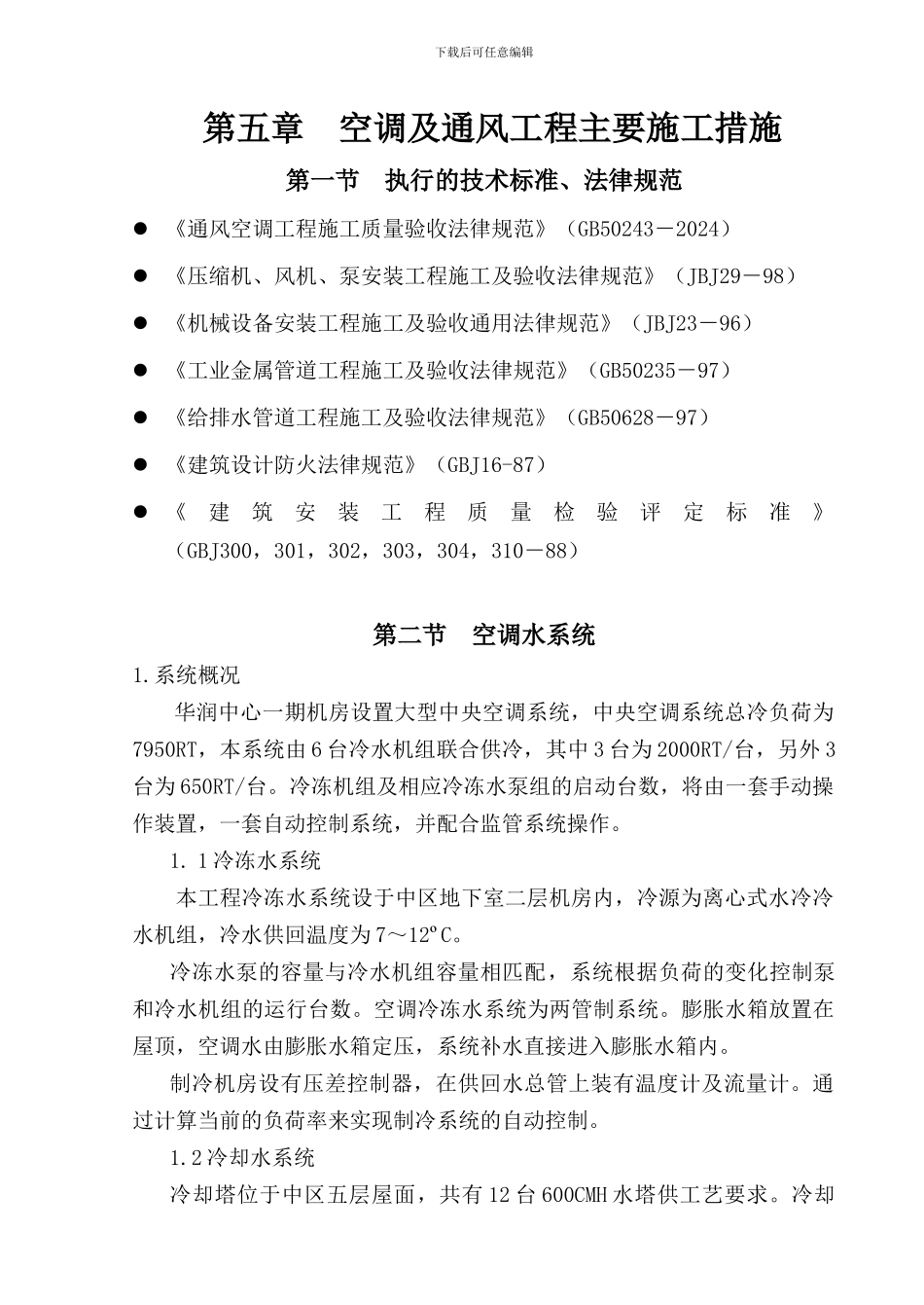

下载后可任意编辑第五章 空调及通风工程主要施工措施第一节执行的技术标准、法律规范 《通风空调工程施工质量验收法律规范》（GB50243－2024） 《压缩机、风机、泵安装工程施工及验收法律规范》（JBJ29－98） 《机械设备安装工程施工及验收通用法律规范》（JBJ23－96） 《工业金属管道工程施工及验收法律规范》（GB50235－97） 《给排水管道工程施工及验收法律规范》（GB50628－97） 《建筑设计防火法律规范》（GBJ16-87） 《建筑安装工程质量检验评定标准》（GBJ300，301，302，303，304，310－88）第二节空调水系统1.系统概况 华润中心一期机房设置大型中央空调系统，中央空调系统总冷负荷为7950RT，本系统由 6 台冷水机组联合供冷，其中 3 台为 2000RT/台，另外 3台为 650RT/台。冷冻机组及相应冷冻水泵组的启动台数，将由一套手动操作装置，一套自动控制系统，并配合监管系统操作。1. 1 冷冻水系统本工程冷冻水系统设于中区地下室二层机房内，冷源为离心式水冷冷水机组，冷水供回温度为 7～12ºC。冷冻水泵的容量与冷水机组容量相匹配，系统根据负荷的变化控制泵和冷水机组的运行台数。空调冷冻水系统为两管制系统。膨胀水箱放置在屋顶，空调水由膨胀水箱定压，系统补水直接进入膨胀水箱内。制冷机房设有压差控制器，在供回水总管上装有温度计及流量计。通过计算当前的负荷率来实现制冷系统的自动控制。1.2 冷却水系统冷却塔位于中区五层屋面，共有 12 台 600CMH 水塔供工艺要求。冷却下载后可任意编辑水泵的容量与冷水机组容量相匹配。冷冻水、冷却水的水平主管的供回路都设闸阀旁通，这样有利于管道的冲洗。1.3 冷凝水系统专用空调机和分体空调的冷凝水采纳近排放的方式。2.空调冷冻、冷却水管施工方法空调冷冻、冷却水管道的施工流程2.1 材料进场检验2.1.1管道分规格分批运输到现场，经有关人员检验合格后，方可使用。2.1.2阀门等附件的规格、型号要核对其型号、参数是否符合设计要求，验证、收集、保存阀件的合格证书或测试报告，并抽检阀门进行单体试压合格后，方可投入安装。2.2 管道安装2.2.1管道制作、支吊架制作安装根据图纸设计的要求，进行选材、切割、焊接连接，并编号或布置到相应的安装区域，支架安装前一定要先涂好防锈漆。所有金属构件在涂漆前一定要对构件进行除锈、清理、去油污等表面处理工作；管道支架的安装位置要适当。要避开在构筑物薄弱位置建立管道支架。空调水管的支吊架...
