06山晟热电厂#1机组机侧SCS系统调试措施VIP免费

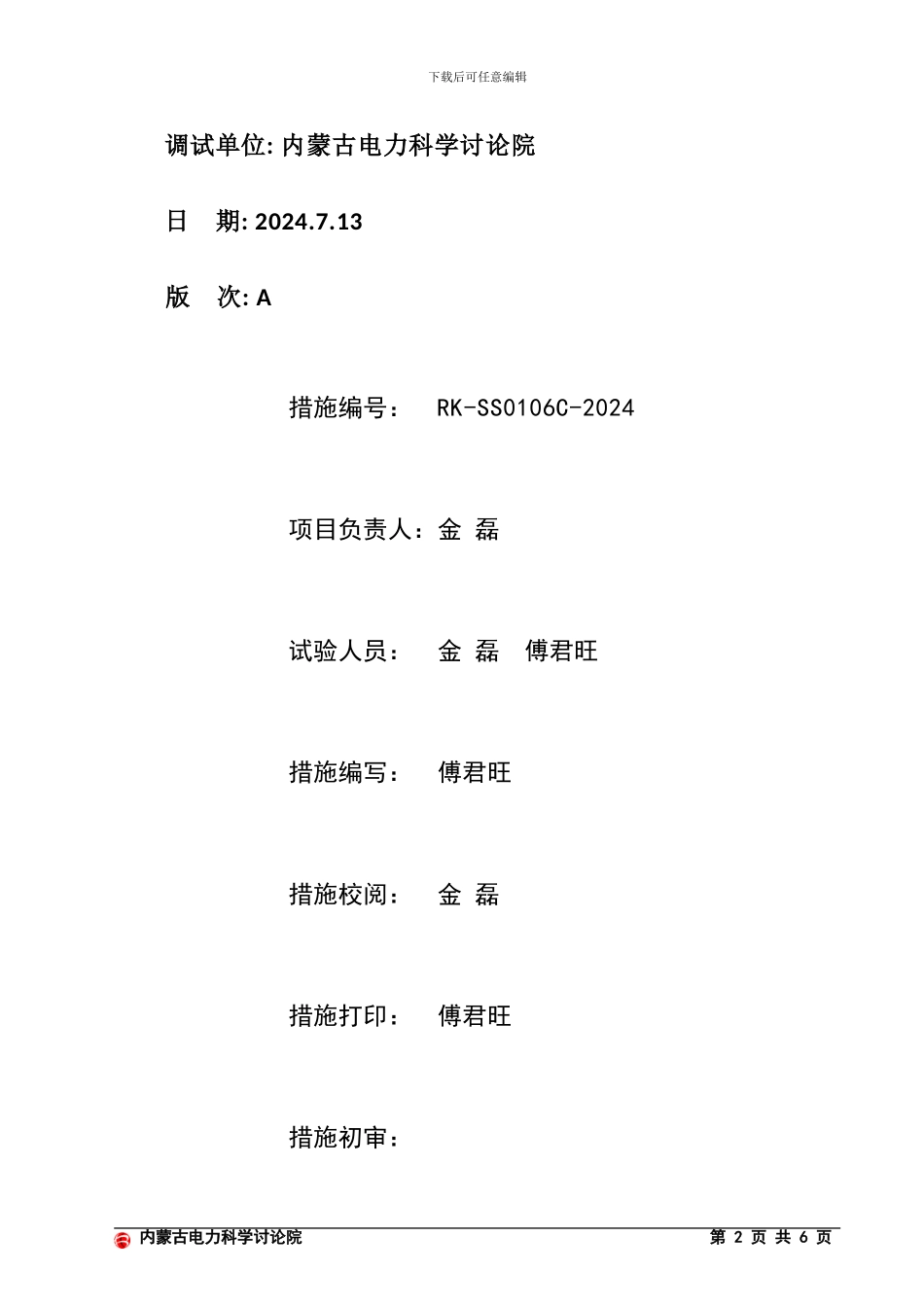

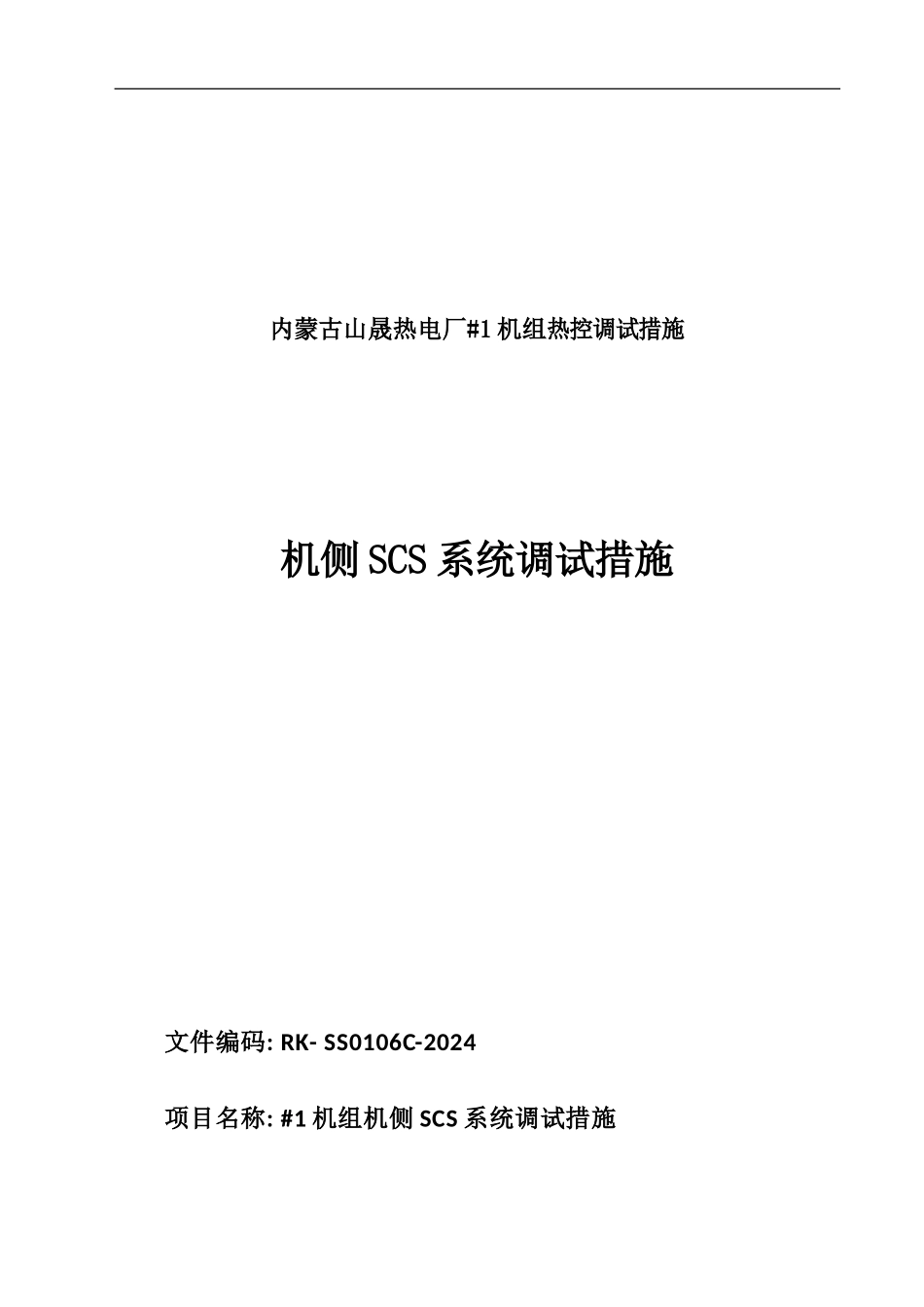

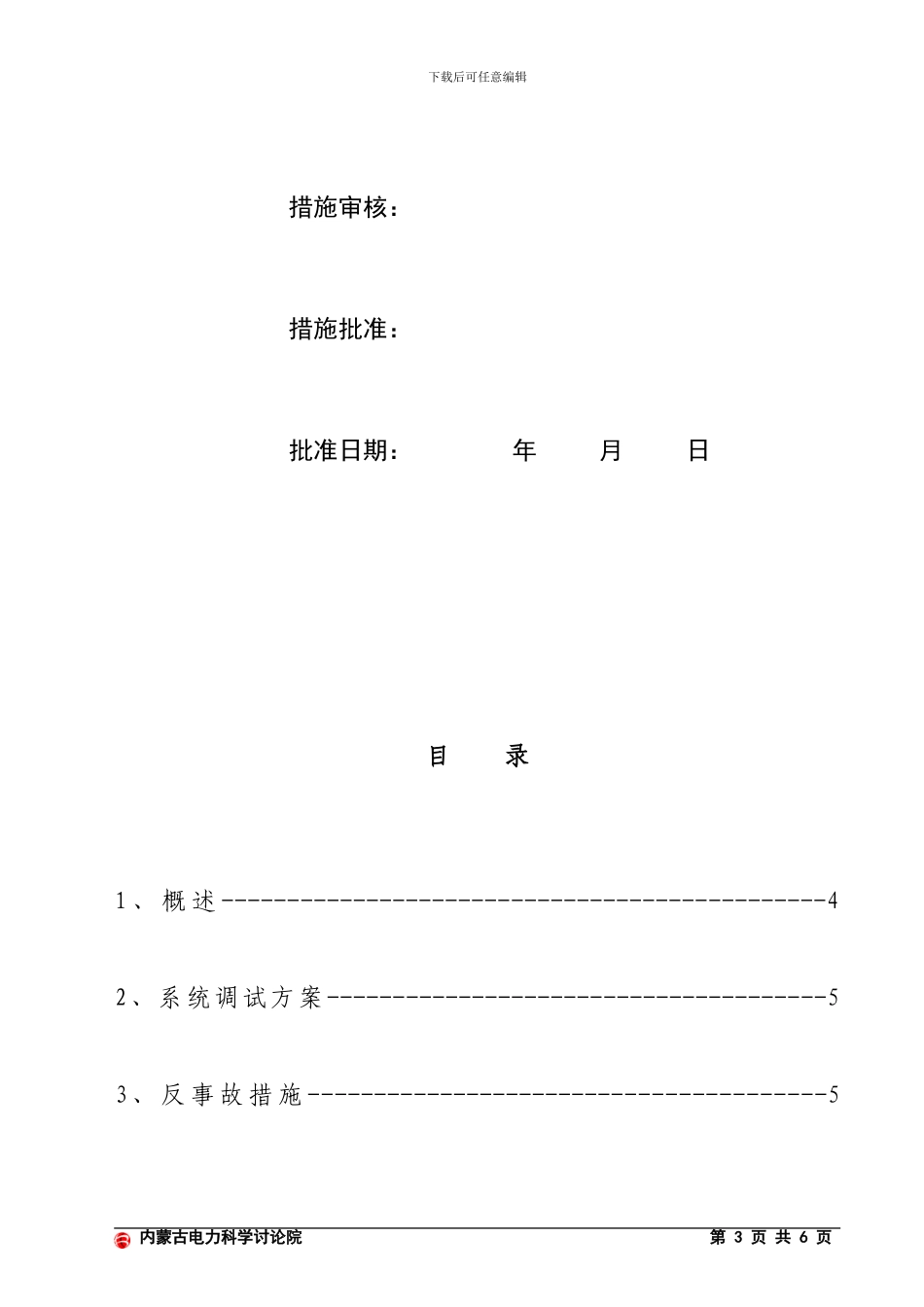

内蒙古山晟热电厂#1 机组热控调试措施机侧 SCS 系统调试措施文件编码: RK- SS0106C-2024项目名称: #1 机组机侧 SCS 系统调试措施 下载后可任意编辑调试单位: 内蒙古电力科学讨论院日 期: 2024.7.13版 次: A措施编号： RK-SS0106C-2024项目负责人：金 磊 试验人员： 金 磊 傅君旺 措施编写： 傅君旺措施校阅： 金 磊措施打印： 傅君旺措施初审： 内蒙古电力科学讨论院 第 2 页 共 6 页下载后可任意编辑措施审核：措施批准：批准日期： 年 月 日目 录1 、 概 述 ----------------------------------------------42、系统调试方案--------------------------------------53 、 反 事 故 措 施 ---------------------------------------5内蒙古电力科学讨论院 第 3 页 共 6 页下载后可任意编辑4、静态调试------------------------------------------55、动态调试------------------------------------------66 、 动 态 投 入 ------------------------------------------67、措施编写的依据------------------------------------61．概述本期工程汽轮机为 C50-8.83/0.648 型，为高压．单缸．单抽汽．冲动式汽轮机．由南京汽轮机（集团）有限责任公司制造。DCS 控制系统选用上海全华自动控制工程技术有限公司 QAC-XDC800 分散型控制系统。QAC-XDC800 系统包括：模拟量控制系统（MCS），炉膛安全监测系统（FSSS），汽机及锅炉侧顺序控制系统（SCS），数据采集处理监视系统（DAS）等，一个工程师站，四个操作员站组成。SCS 系统完成锅炉及辅机、汽机及辅机的顺序控制和联锁保护系统。 机侧 SCS 部分主要分为以下控制功能组：内蒙古电力科学讨论院 第 4 页 共 6 页下载后可任意编辑汽机抽汽系统凝聚水系统给水加热系统润滑油系统蒸汽系统除氧器系统抽汽系统2．系统调试方案2.1 静态调试必备条件：热控系统设计图纸、系统说明书等资料齐全热控设备安装工作结束，就地以及盘内接线完成工作环境符合要求，控制室、机房、盘内及就地照明完善UPS 电源及汽源正式投入使用机柜彻底清扫，防止积灰短路控制逻辑组态完毕，并已下装2.2 动态调试必备条件：就地设备安装完毕，电气控制回路正常各种一次元件校验完毕，并且安装就位各系统的保护定值已确认无误3．反事故措施3.1 所有控制机构、检测元件的安装位置应便于调试和运行，必要时搭建永久性...
