1#、2#锅炉电梯井安装施工方案技术交底VIP免费

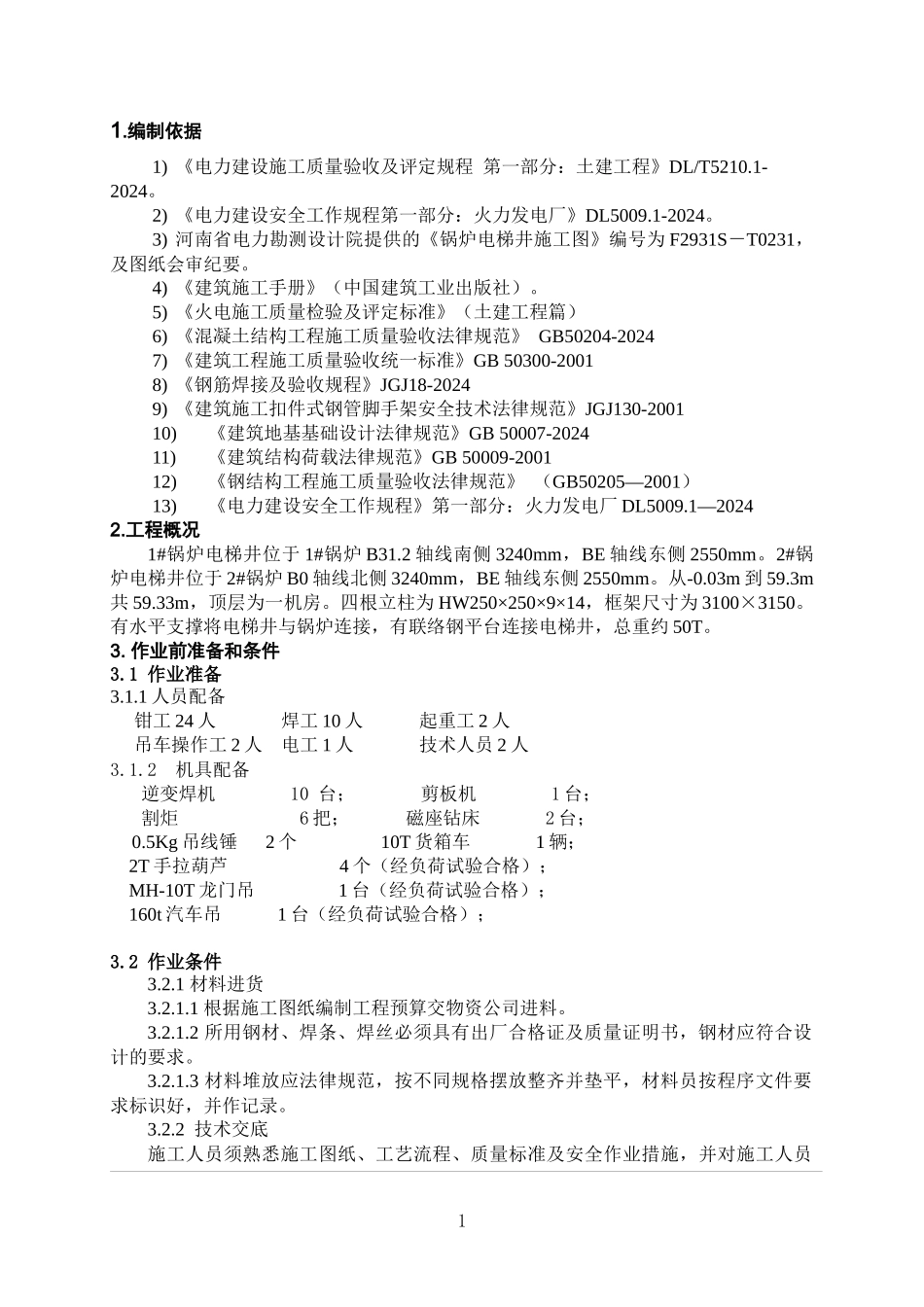

1#、2#锅炉电梯井安装施工方案技术交底_第1页
1/17
1#、2#锅炉电梯井安装施工方案技术交底_第2页
2/17
1#、2#锅炉电梯井安装施工方案技术交底_第3页
3/17
1.编制依据1) 《电力建设施工质量验收及评定规程 第一部分:土建工程》DL/T5210.1-2024。2) 《电力建设安全工作规程第一部分:火力发电厂》DL5009.1-2024。3) 河南省电力勘测设计院提供的《锅炉电梯井施工图》编号为 F2931S-T0231,及图纸会审纪要。4) 《建筑施工手册》(中国建筑工业出版社)。5) 《火电施工质量检验及评定标准》(土建工程篇)6) 《混凝土结构工程施工质量验收法律规范》 GB50204-20247) 《建筑工程施工质量验收统一标准》GB 50300-20018) 《钢筋焊接及验收规程》JGJ18-20249) 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-200110)《建筑地基基础设计法律规范》GB 50007-202411)《建筑结构荷载法律规范》GB 50009-200112)《钢结构工程施工质量验收法律规范》 (GB50205—2001)13)《电力建设安全工作规程》第一部分:火力发电厂 DL5009.1—20242.工程概况1#锅炉电梯井位于 1#锅炉 B31.2 轴线南侧 3240mm,BE 轴线东侧 2550mm。2#锅炉电梯井位于 2#锅炉 B0 轴线北侧 3240mm,BE 轴线东侧 2550mm。从-0.03m 到 59.3m共 59.33m,顶层为一机房。四根立柱为 HW250×250×9×14,框架尺寸为 3100×3150。有水平支撑将电梯井与锅炉连接,有联络钢平台连接电梯井,总重约 50T。3. 作业前准备和条件 3.1 作业准备3.1.1 人员配备钳工 24 人 焊工 10 人 起重工 2 人吊车操作工 2 人 电工 1 人 技术人员 2 人3.1.2 机具配备 逆变焊机 10 台; 剪板机 1 台; 割炬 6 把; 磁座钻床 2 台;0.5Kg 吊线锤 2 个 10T 货箱车 1 辆;2T 手拉葫芦 4 个(经负荷试验合格);MH-10T 龙门吊 1 台(经负荷试验合格);160t 汽车吊 1 台(经负荷试验合格);3.2 作业条件3.2.1 材料进货3.2.1.1 根据施工图纸编制工程预算交物资公司进料。3.2.1.2 所用钢材、焊条、焊丝必须具有出厂合格证及质量证明书,钢材应符合设计的要求。3.2.1.3 材料堆放应法律规范,按不同规格摆放整齐并垫平,材料员按程序文件要求标识好,并作记录。3.2.2 技术交底施工人员须熟悉施工图纸、工艺流程、质量标准及安全作业措施,并对施工人员 1下载后可任意编辑进行施工质量及安全措施交底。3.2.3 环境要求3.2.3.1 加工平台水平度要满足施工要求,夜间施工要保证足够的照明。3.2.3.2 施工场所应完善安全设施,如消防器材、安全标识等。3.2.3.3 雨天不应进行露天焊接作业,...
