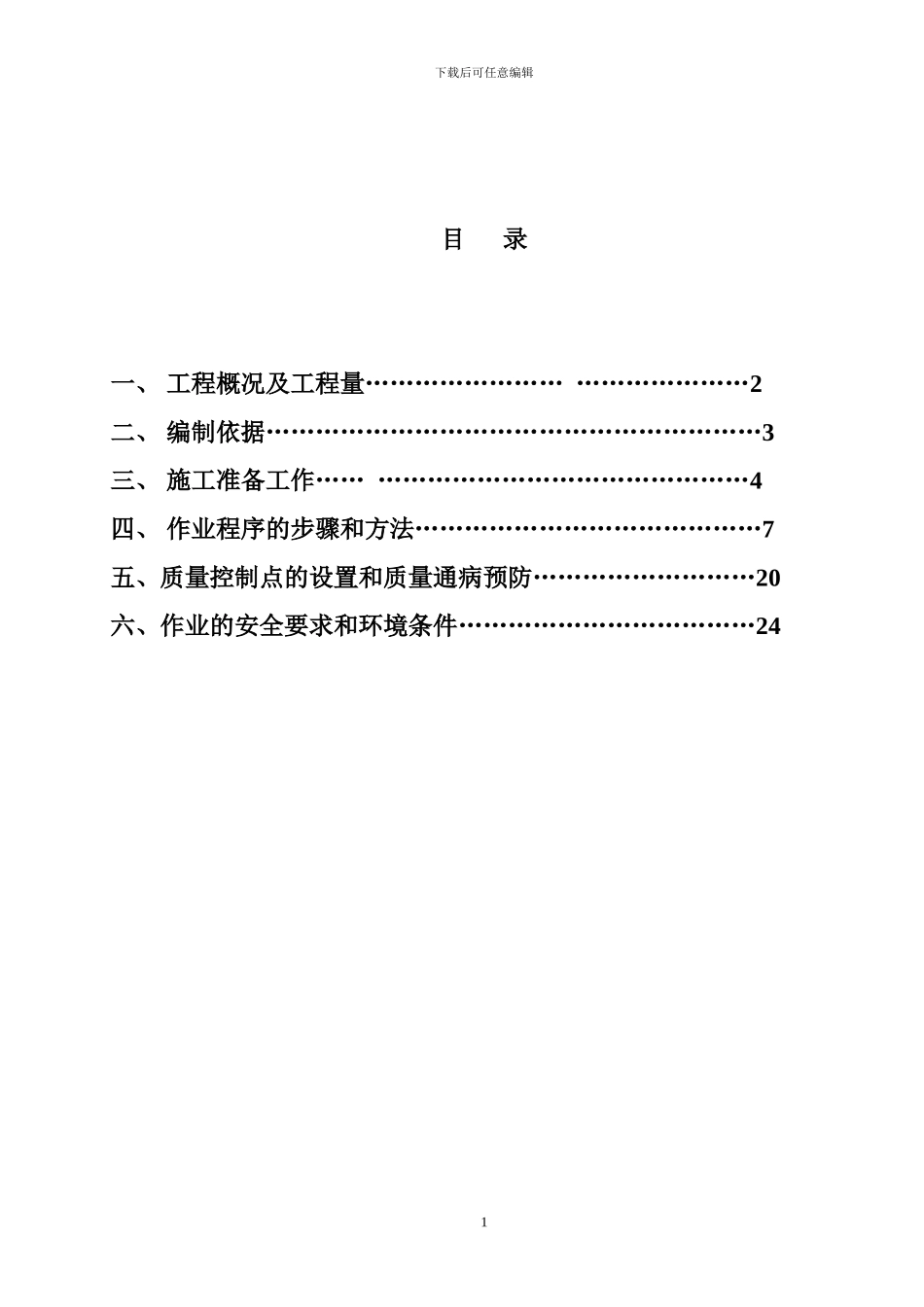

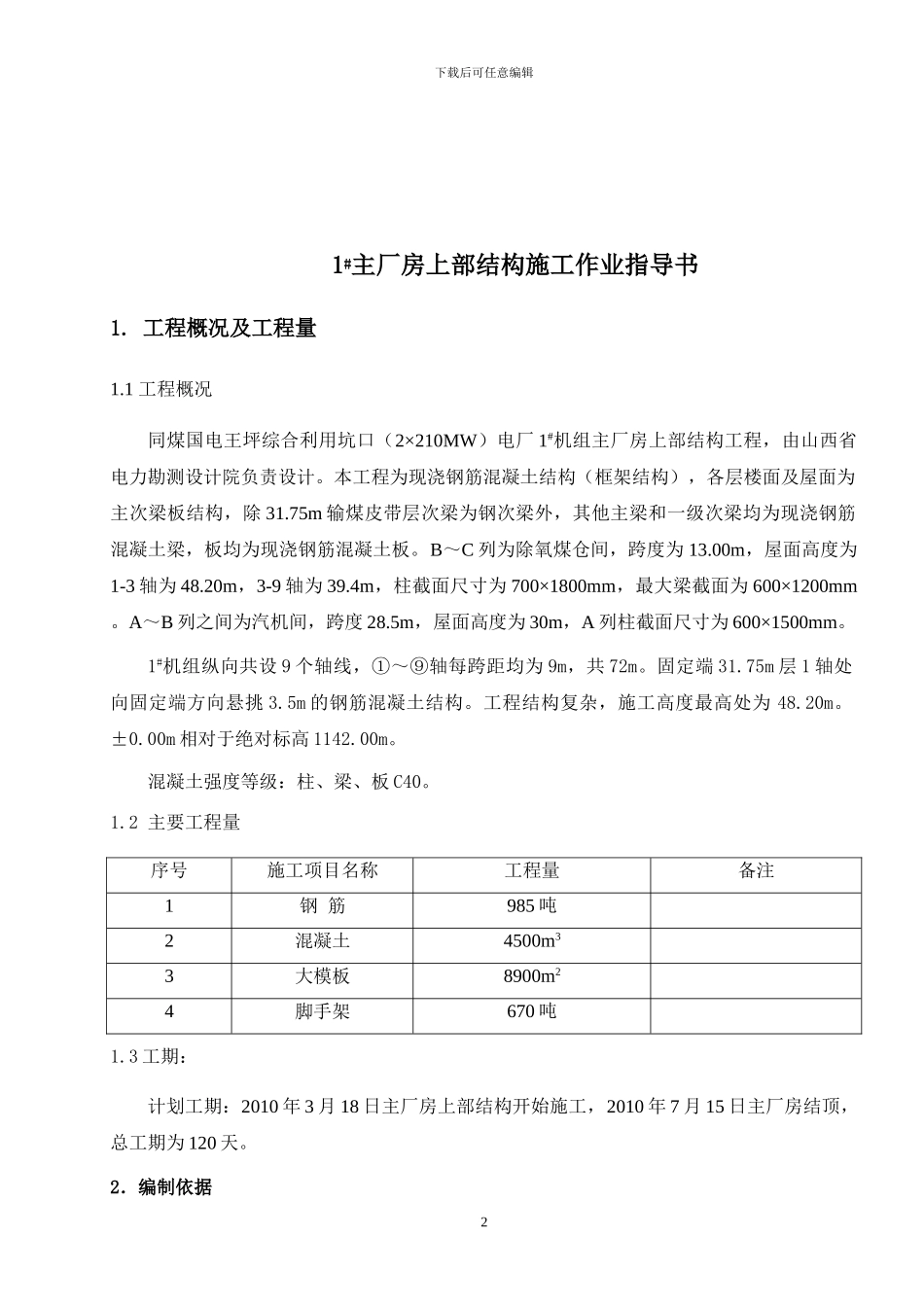

下载后可任意编辑目 录一、 工程概况及工程量…………………… …………………2二、 编制依据……………………………………………………3三、 施工准备工作…… ………………………………………4四、 作业程序的步骤和方法……………………………………7五、质量控制点的设置和质量通病预防………………………20六、作业的安全要求和环境条件………………………………241下载后可任意编辑1#主厂房上部结构施工作业指导书1. 工程概况及工程量1.1 工程概况同煤国电王坪综合利用坑口（2×210MW）电厂 1#机组主厂房上部结构工程，由山西省电力勘测设计院负责设计。本工程为现浇钢筋混凝土结构（框架结构），各层楼面及屋面为主次梁板结构，除 31.75m 输煤皮带层次梁为钢次梁外，其他主梁和一级次梁均为现浇钢筋混凝土梁，板均为现浇钢筋混凝土板。B～C 列为除氧煤仓间，跨度为 13.00m，屋面高度为1-3 轴为 48.20m，3-9 轴为 39.4m，柱截面尺寸为 700×1800mm，最大梁截面为 600×1200mm 。A～B 列之间为汽机间，跨度 28.5m，屋面高度为 30m，A 列柱截面尺寸为 600×1500mm。1#机组纵向共设 9 个轴线，①～⑨轴每跨距均为 9m，共 72m。固定端 31.75m 层 1 轴处向固定端方向悬挑 3.5m 的钢筋混凝土结构。工程结构复杂，施工高度最高处为 48.20m。±0.00m 相对于绝对标高 1142.00m。混凝土强度等级：柱、梁、板 C40。1.2 主要工程量序号施工项目名称工程量备注1钢 筋985 吨2混凝土4500m33大模板8900m24脚手架670 吨1.3 工期：计划工期：2010 年 3 月 18 日主厂房上部结构开始施工，2010 年 7 月 15 日主厂房结顶，总工期为 120 天。2．编制依据2下载后可任意编辑《砼结构工程施工及验收法律规范》（GB50204—2024）《建筑钢结构焊接技术规程》（JGJ81—2024）《钢结构工程施工及验收法律规范》（GB50205—2001）《砼结构施工图平面整体表示方法制图规则和构造详图》（03G101—1）《工程测量法律规范》 GB50026—93《钢筋焊接及验收规程》 JGJ18-2024《钢筋焊接接头试验方法标准》 JGJ/T27-2001《钢筋机械连接通用技术规程》 JGJ107-2024《混凝土质量控制标准》 GB50164-92《建筑工程施工质量验收统一标准》 （GB50300—2001）《建筑施工安全检查标准》 JGJ59-99 《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130-2001 《施工现场临时用电安全技术法律规范》 JGJ33-2001《施工现...
