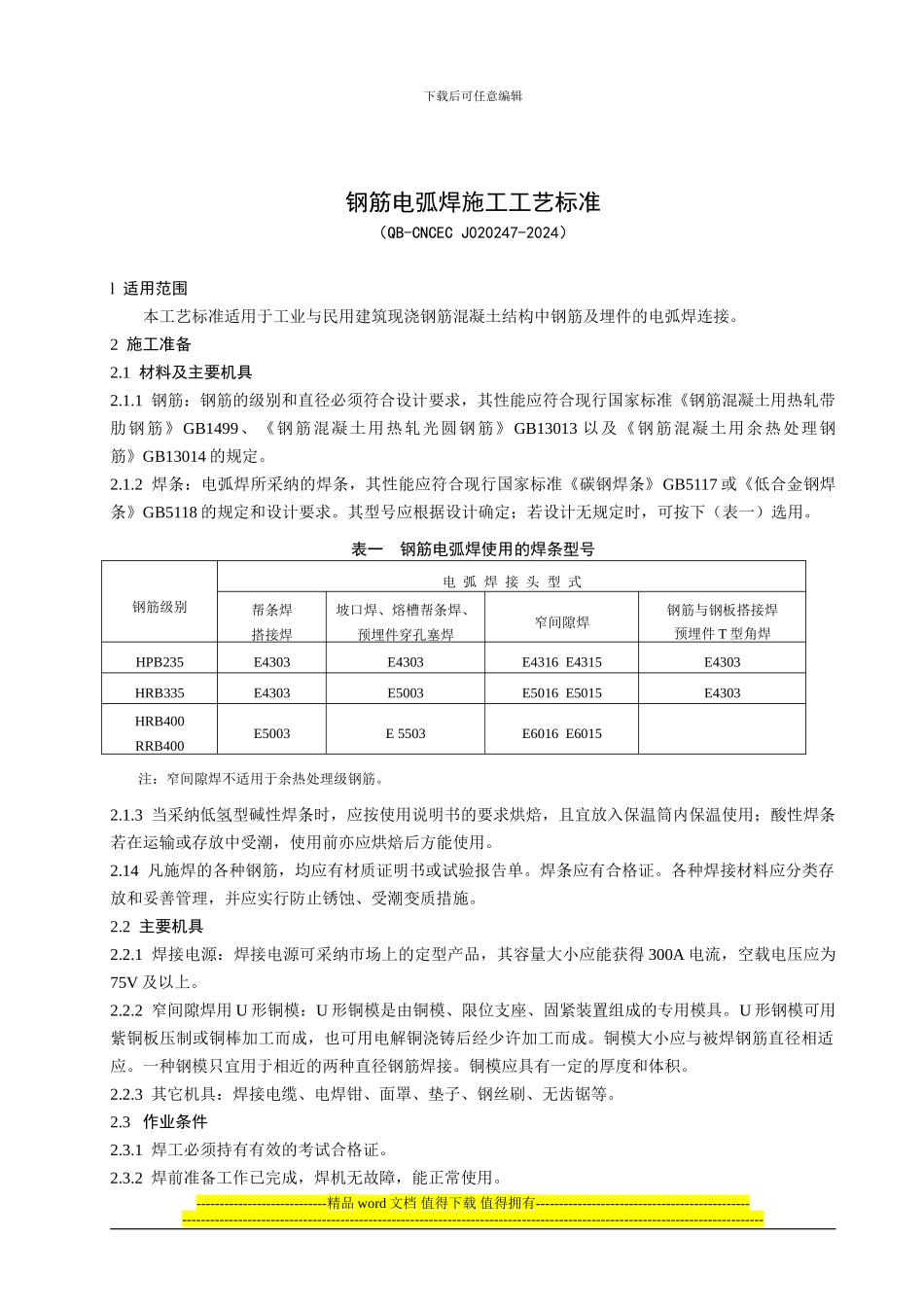

下载后可任意编辑钢筋电弧焊施工工艺标准（QB-CNCEC J020247-2024）l 适用范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中钢筋及埋件的电弧焊连接。2 施工准备2.1 材料及主要机具2.1.1 钢筋：钢筋的级别和直径必须符合设计要求，其性能应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499、《钢筋混凝土用热轧光圆钢筋》GB13013 以及《钢筋混凝土用余热处理钢筋》GB13014 的规定。2.1.2 焊条：电弧焊所采纳的焊条，其性能应符合现行国家标准《碳钢焊条》GB5117 或《低合金钢焊条》GB5118 的规定和设计要求。其型号应根据设计确定；若设计无规定时，可按下（表一）选用。表一 钢筋电弧焊使用的焊条型号钢筋级别电 弧 焊 接 头 型 式帮条焊搭接焊坡口焊、熔槽帮条焊、预埋件穿孔塞焊窄间隙焊钢筋与钢板搭接焊预埋件 T 型角焊HPB235E4303E4303E4316 E4315E4303HRB335E4303E5003E5016 E5015E4303HRB400RRB400E5003E 5503E6016 E6015注：窄间隙焊不适用于余热处理级钢筋。2.1.3 当采纳低氢型碱性焊条时，应按使用说明书的要求烘焙，且宜放入保温筒内保温使用；酸性焊条若在运输或存放中受潮，使用前亦应烘焙后方能使用。2.14 凡施焊的各种钢筋，均应有材质证明书或试验报告单。焊条应有合格证。各种焊接材料应分类存放和妥善管理，并应实行防止锈蚀、受潮变质措施。2.2 主要机具2.2.1 焊接电源：焊接电源可采纳市场上的定型产品，其容量大小应能获得 300A 电流，空载电压应为75V 及以上。2.2.2 窄间隙焊用 U 形铜模：U 形铜模是由铜模、限位支座、固紧装置组成的专用模具。U 形钢模可用紫铜板压制或铜棒加工而成，也可用电解铜浇铸后经少许加工而成。铜模大小应与被焊钢筋直径相适应。一种钢模只宜用于相近的两种直径钢筋焊接。铜模应具有一定的厚度和体积。2.2.3 其它机具：焊接电缆、电焊钳、面罩、垫子、钢丝刷、无齿锯等。2.3 作业条件2.3.1 焊工必须持有有效的考试合格证。2.3.2 焊前准备工作已完成，焊机无故障，能正常使用。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2.3.3 选择合适的焊接电源且开关箱内已装设电压表。在焊接区域内，焊接地线与钢筋应接触紧密。2...
