11#、12#、楼水电施工组织设计方案VIP专享VIP免费

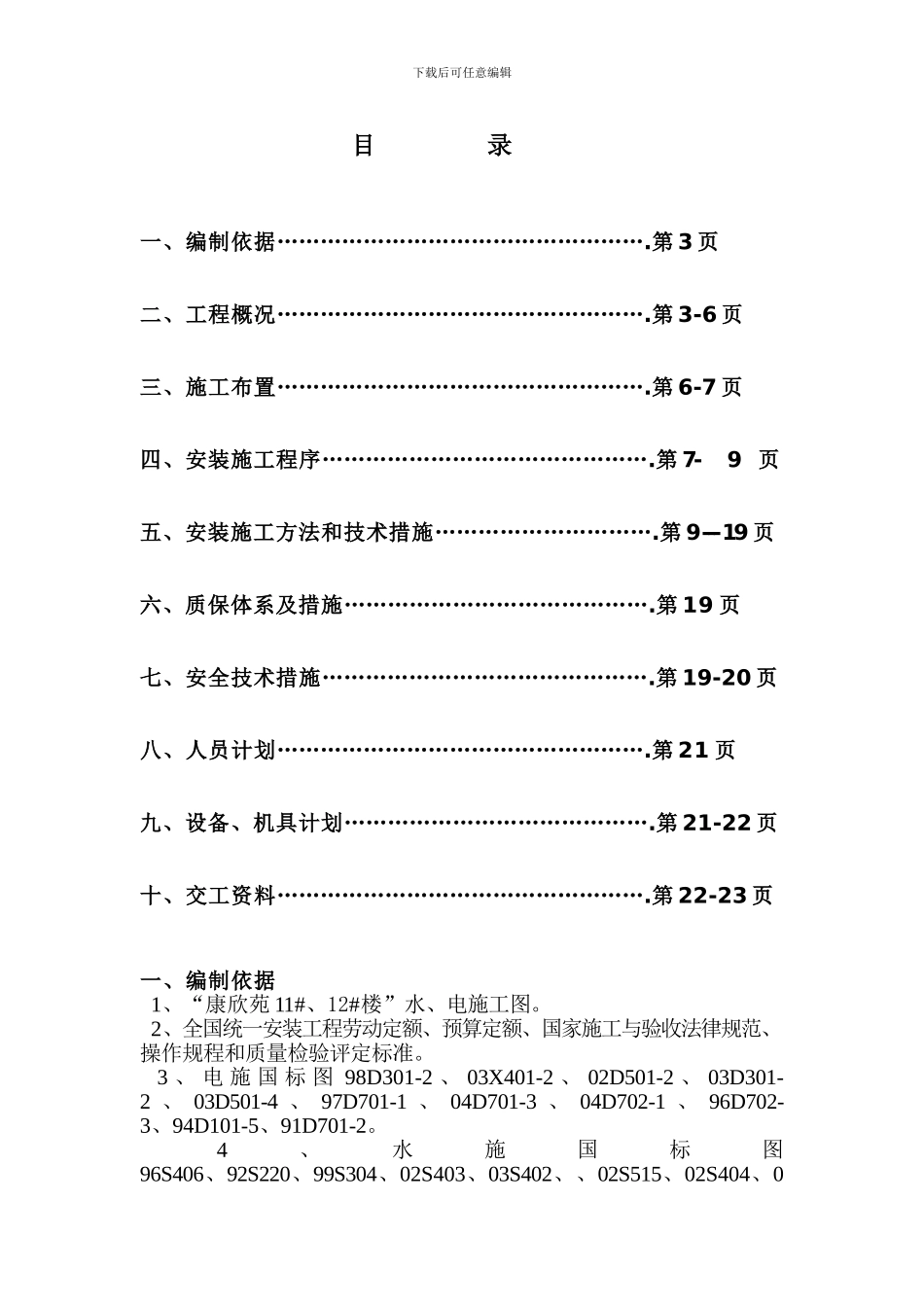

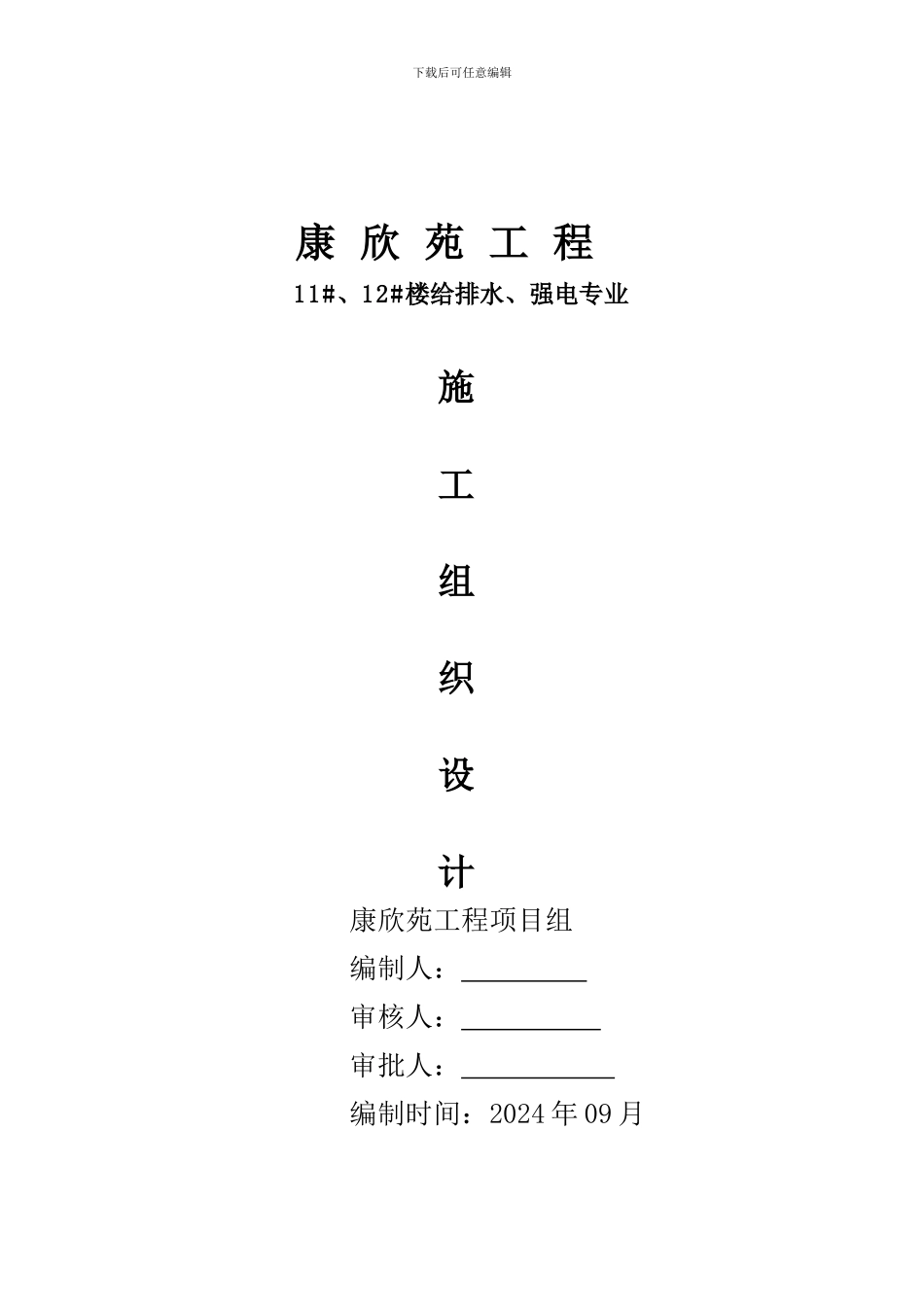

下载后可任意编辑 康 欣 苑 工 程 11#、12#楼给排水、强电专业 施 工 组 织 设 计 康欣苑工程项目组 编制人： 审核人： 审批人： 编制时间：2024 年 09 月 下载后可任意编辑 目 录 一、编制依据…………………………………………….第 3 页 二、工程概况…………………………………………….第 3-6 页 三、施工布置…………………………………………….第 6-7 页 四、安装施工程序……………………………………….第 7- 9 页 五、安装施工方法和技术措施………………………….第 9 --- 19 页 六、质保体系及措施…………………………………….第 19 页 七、安全技术措施……………………………………….第 19-20 页 八、人员计划…………………………………………….第 21 页 九、设备、机具计划…………………………………….第 21-22 页 十、交工资料…………………………………………….第 22-23 页 一、编制依据 1、“康欣苑 11#、12#楼”水、电施工图。 2、全国统一安装工程劳动定额、预算定额、国家施工与验收法律规范、操作规程和质量检验评定标准。 3 、 电 施 国 标 图 98D301-2 、 03X401-2 、 02D501-2 、 03D301-2 、 03D501-4 、 97D701-1 、 04D701-3 、 04D702-1 、 96D702-3、94D101-5、91D701-2。 4、水施国标图96S406、92S220、99S304、02S403、03S402、、02S515、02S404、0下载后可任意编辑4S202、99S203、02D501-2、03D501-3、03D501-4 、 96S301 、 04S206 、 04S519 其中管道工程技术规程 <99S304—6、UPVC 排水参照国家行业标准>建筑排水硬管聚乙烯管道工程技术规程<96S406>。 二、工程概况 “康欣苑 11#、12#楼”总建筑面积约为 33894 平方米 （一）、生活给水系统 本 工 程 生 活 给 水 水 源 为 分 区 供 水 ： 1-5 层 采 纳 无 负 压 低 压给 水 系 统 ；6-17 层采 纳 无 负 压 中 压 给 水 系 统 ；18-28 层采 纳 无负 压 高 压 给 水 系 统 。 给水系统采纳单元给水立管沿水井窜层引上，在各层水表间对本层住宅进分户供水，户用水表设于各层水表间内。户用给水管采纳 PP-R 聚丙烯管热熔连接；给水主干管及立管采纳钢塑复合管丝接。 （二）、排水系统生活污水、废水与雨水分流。污水量同生活用水量（不包括绿化用水）。污水排至集中小方井后，排至市政...
