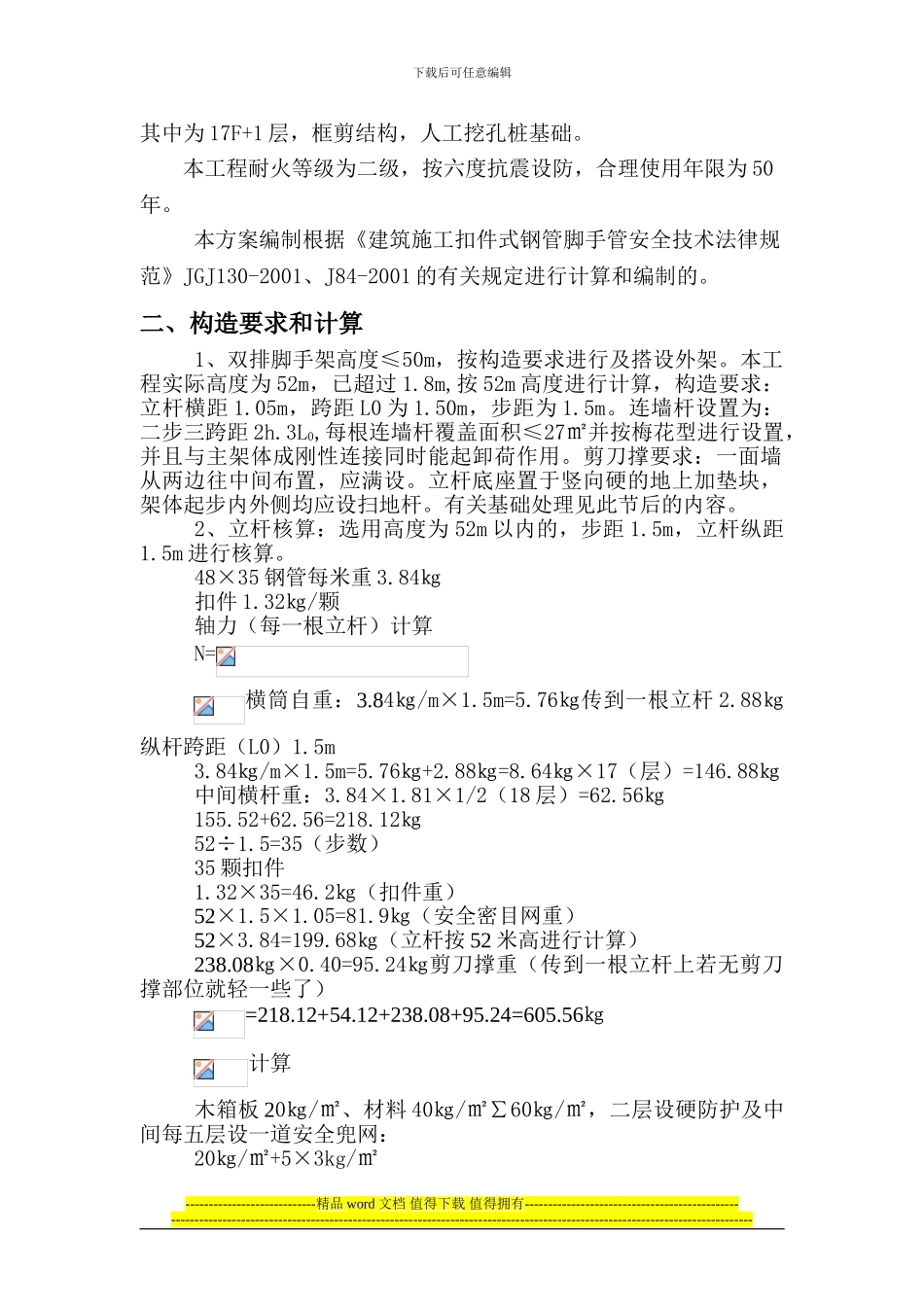

下载后可任意编辑 内江市白马金江美居工程脚手架施工方案 编 制 人： 审 核 人： 技术负责人： 四川海宇建筑工程有限公司二 0 一一年八月脚手架搭设与拆除施工方案一、工程概况内江市白马金江美居工程建筑面积为 15123 平方米，建筑层数----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑其中为 17F+1 层，框剪结构，人工挖孔桩基础。本工程耐火等级为二级，按六度抗震设防，合理使用年限为 50年。 本方案编制根据《建筑施工扣件式钢管脚手管安全技术法律规范》JGJ130-2001、J84-2001 的有关规定进行计算和编制的。二、构造要求和计算1、双排脚手架高度≤50m，按构造要求进行及搭设外架。本工程实际高度为 52m，已超过 1.8m,按 52m 高度进行计算，构造要求：立杆横距 1.05m，跨距 L0 为 1.50m，步距为 1.5m。连墙杆设置为：二步三跨距 2h.3L0,每根连墙杆覆盖面积≤27㎡并按梅花型进行设置，并且与主架体成刚性连接同时能起卸荷作用。剪刀撑要求：一面墙从两边往中间布置，应满设。立杆底座置于竖向硬的地上加垫块，架体起步内外侧均应设扫地杆。有关基础处理见此节后的内容。2、立杆核算：选用高度为 52m 以内的，步距 1.5m，立杆纵距1.5m 进行核算。48×35 钢管每米重 3.84㎏扣件 1.32㎏/颗轴力（每一根立杆）计算N=横筒自重：3.84㎏/m×1.5m=5.76㎏传到一根立杆 2.88㎏纵杆跨距（L0）1.5m3.84㎏/m×1.5m=5.76㎏+2.88㎏=8.64㎏×17（层）=146.88㎏中间横杆重：3.84×1.81×1/2（18 层）=62.56㎏155.52+62.56=218.12㎏52÷1.5=35（步数）35 颗扣件1.32×35=46.2㎏（扣件重）52×1.5×1.05=81.9㎏（安全密目网重）52×3.84=199.68㎏（立杆按 52 米高进行计算）238.08㎏×0.40=95.24㎏剪刀撑重（传到一根立杆上若无剪刀撑部位就轻一些了）=218.12+54.12+238.08+95.24=605.56㎏计算木箱板 20㎏/㎡、材料 40㎏/㎡∑60㎏/㎡，二层设硬防护及中间每五层设一道安全兜网：20㎏/㎡+5×3kg/㎡----------------------------精品 word 文档 值得下载 值得拥有-----------------------------------------------------------------------------------------------------------------------------...
