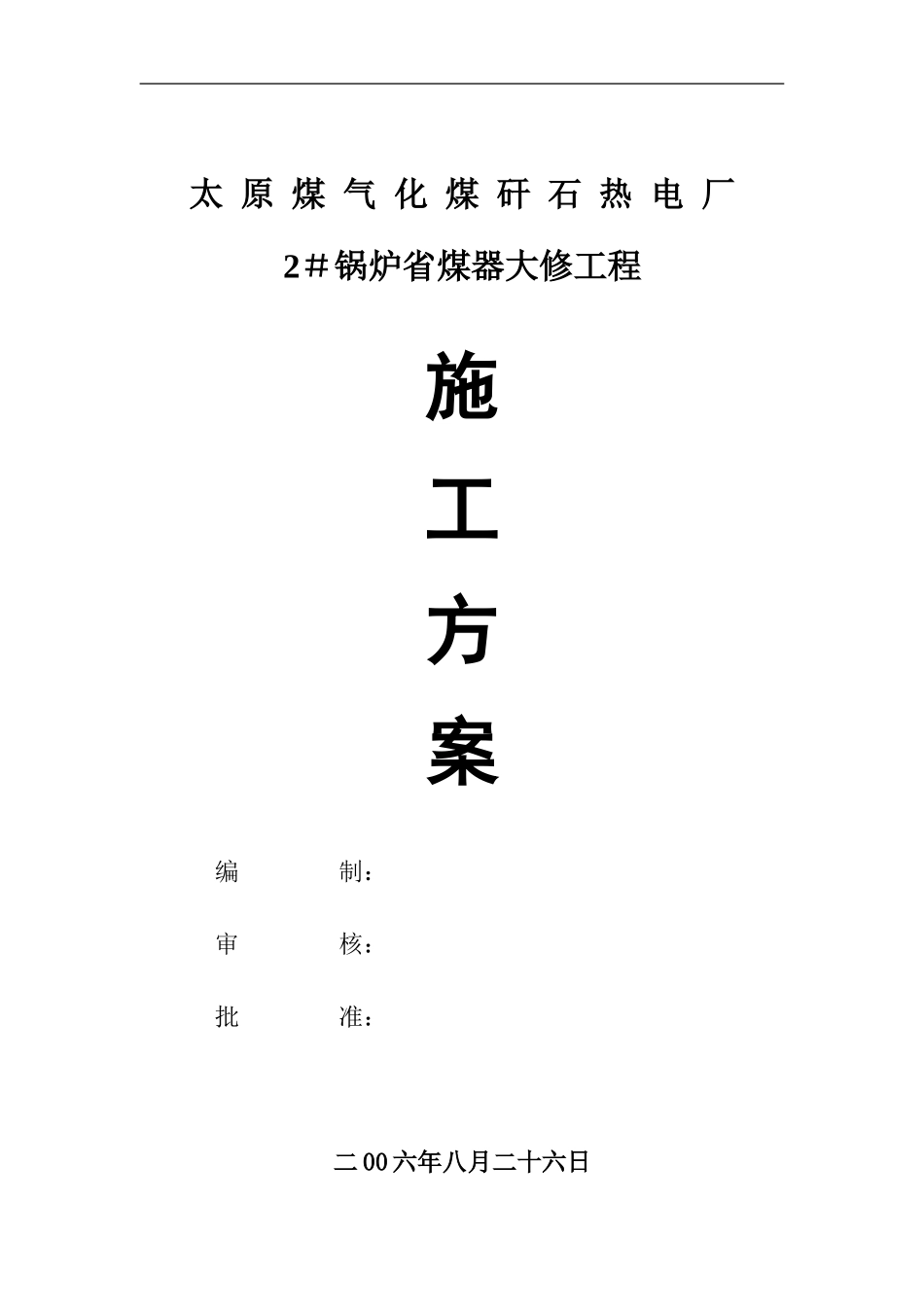

太 原 煤 气 化 煤 矸 石 热 电 厂2#锅炉省煤器大修工程施工方案 编 制: 审 核: 批 准:二 00 六年八月二十六日下载后可任意编辑煤气化总公司煤矸石热电厂2#锅炉省煤器大修施工方案一、概述 煤矸石热电厂 2# 75t/h 循环流化床锅炉,为山东济南锅炉厂制造,型号为 YG-75/5.29-M5 型。其省煤器为螺旋肋片式省煤器,管材型号为 32×3.5 20G,由低温段和高温段两级组成,每级省煤器为 36 组管排。由于长时间运行,高低省均已不同程度磨损,其中高省上三层磨损较严重,已多处发生过泄漏,严重影响锅炉的正常运行。因此经电厂讨论,决定对高温段省煤器的上三层管排进行更换,并加装防磨护罩,对低省作翻身处理,采纳 φ2.5 合金钢焊丝全氩弧焊接工艺施工。二、编制依据1.电厂提供的施工图纸2.《电力建设施工及验收技术法律规范》3.《锅炉检修工艺法律规范》4.《火电厂施工质量检验及评定标准》5.《电力建设安全工作规程》三、施工准备1.本工程施工前,施工人员应先熟悉图纸和《锅炉检下载后可任意编辑修任务书》的有关规定和要求,提前做好施工方案和起吊方案,并经甲方审核后开始现场设施的布置、架设起吊装置,清除障碍物等。2.提前做好预算,并按甲方审核结果列出详细材料计划、备料。3.省煤器管排属局部更换,由于现场安装的局限性,要求甲方仅提供肋片直管和弯头部件,在现场制造管排并安装。4.对运抵现场的材料甲方双方共同验收。四、施工工序安排 根据工期安排和电厂 2#锅炉检修前的实际工况,甲方应提前 1-2 天停炉,以便进行冷却。其施工工序安排如下: 拆除工程1.炉墙及辅助部件拆除:(1)拆除南北两侧零星小型钢护板、钢梁、墙体,单侧高 7.2 米,长 3.2 米,厚 0.5 米。(2)拆除高省上部三根敷管式耐火混凝土空心梁,梁长2.2 米。(3)拆除上、中、下联箱的保温,单长 3 米,宽 0.63米,高 0.9 米。2.省煤器本体拆除下载后可任意编辑高省部分(1)拆除上部两侧不锈钢阻烟板及耐火砼,单侧长 2.2米,宽 0.4 米,板 δ=3 毫米,砼厚为 0.1 米。(2)拆除上部两侧耐火砖墙体,单侧长 2.2 米,宽 0.12米,高 1.2 米。(3)拆除两侧高省弯头处不锈钢护板,单侧长 2.2 米,高 0.8 米,δ=3 毫米。(4)拆除不锈钢支撑架,单根长 0.5 米,宽 0.06+0.04米,δ=5 毫米,合 108 根。(5)拆除高省两侧密封不锈钢板,单侧长 2.2 米,高0.5 米,δ=3 毫米。(6)拆除高省上三层直管...
