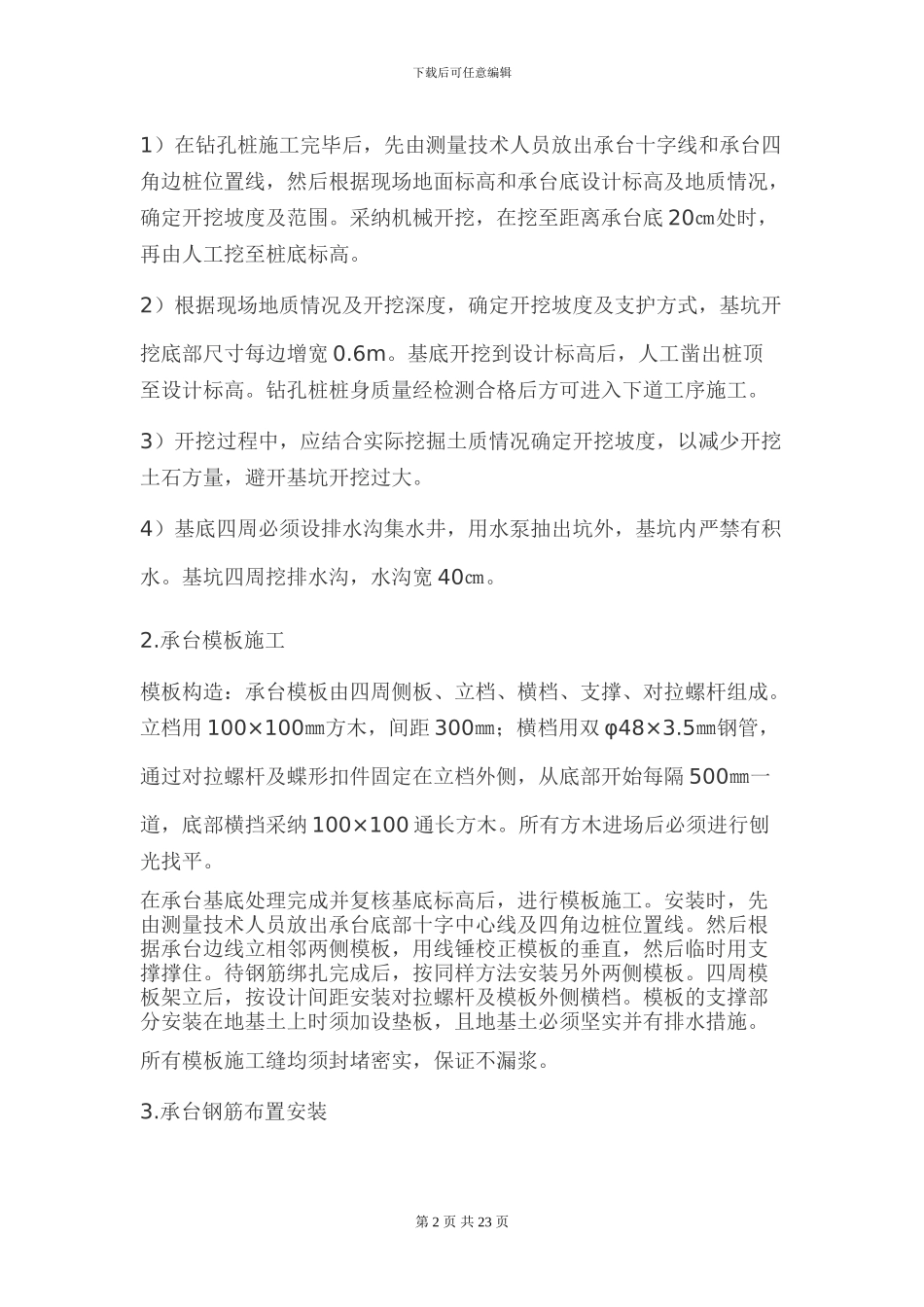

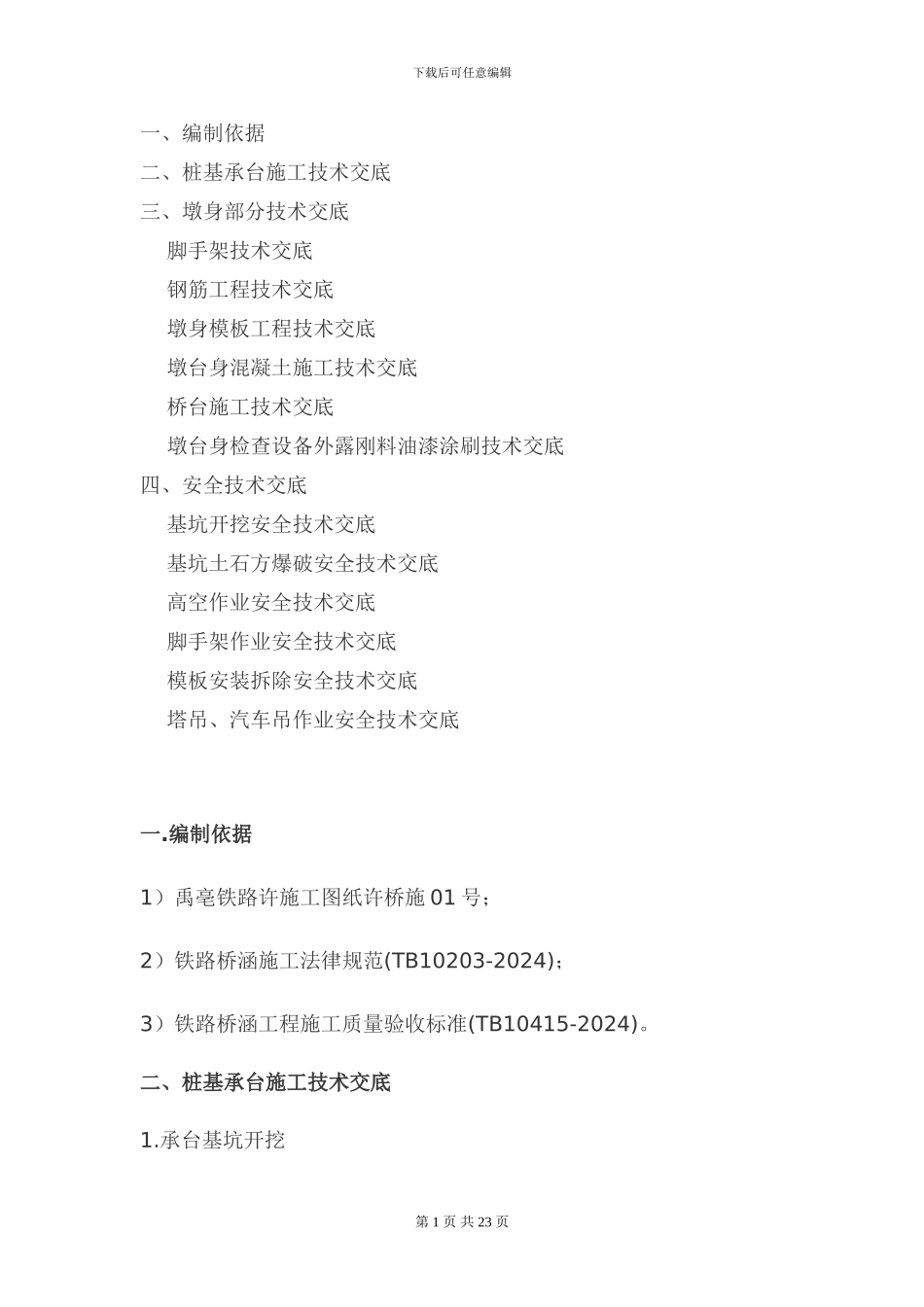

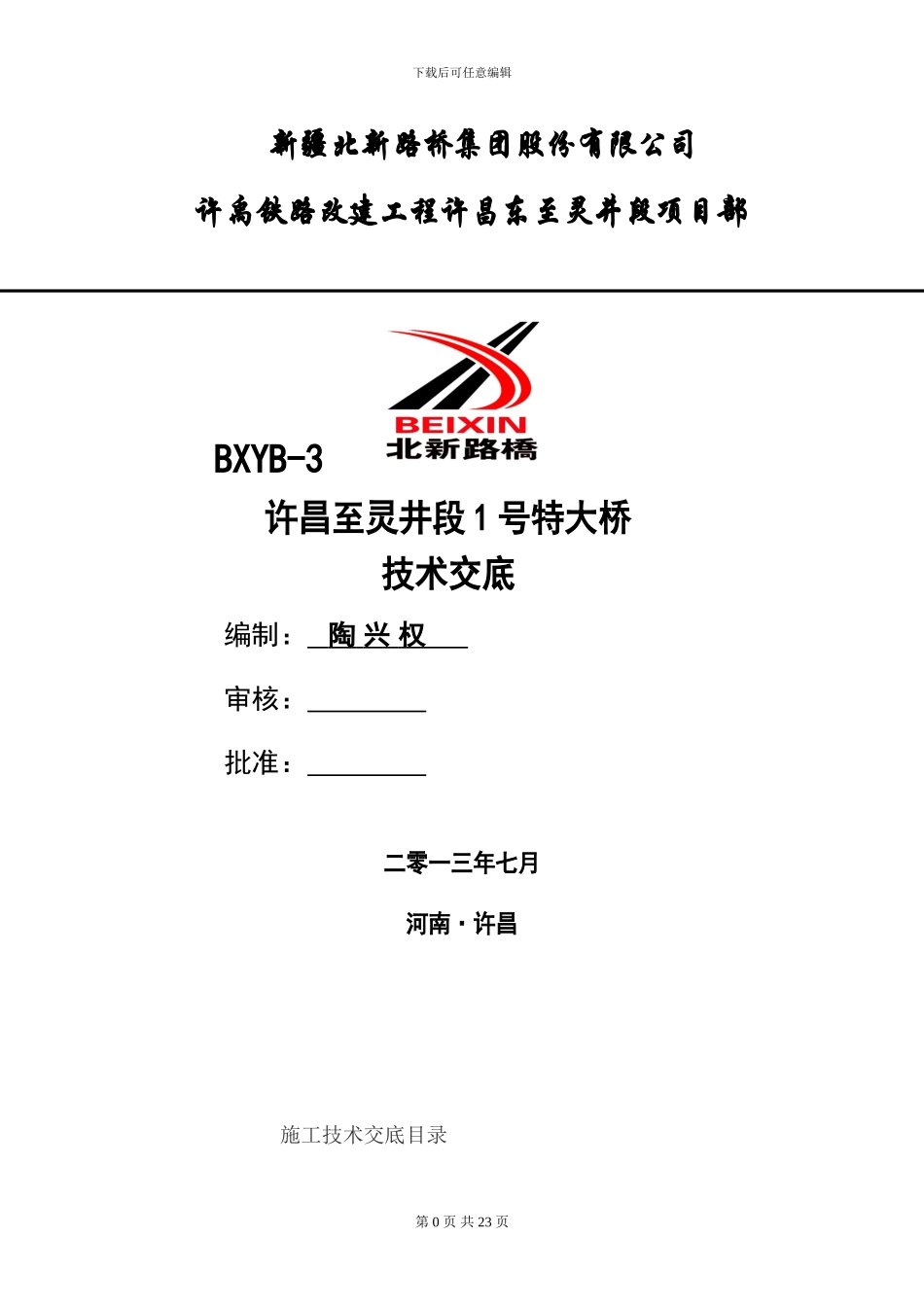

第 0 页 共 23 页下载后可任意编辑 新疆北新路桥集团股份有限公司许禹铁路改建工程许昌东至灵井段项目部 BXYB-3许昌至灵井段 1 号特大桥技术交底 编制： 陶 兴 权 审核： 批准： 二零一三年七月河南·许昌 施工技术交底目录第 1 页 共 23 页下载后可任意编辑一、编制依据二、桩基承台施工技术交底三、墩身部分技术交底 脚手架技术交底 钢筋工程技术交底 墩身模板工程技术交底 墩台身混凝土施工技术交底 桥台施工技术交底 墩台身检查设备外露刚料油漆涂刷技术交底四、安全技术交底 基坑开挖安全技术交底 基坑土石方爆破安全技术交底 高空作业安全技术交底 脚手架作业安全技术交底 模板安装拆除安全技术交底 塔吊、汽车吊作业安全技术交底 一.编制依据 1）禹亳铁路许施工图纸许桥施 01 号；2）铁路桥涵施工法律规范(TB10203-2024)；3）铁路桥涵工程施工质量验收标准(TB10415-2024)。二、桩基承台施工技术交底1.承台基坑开挖第 2 页 共 23 页下载后可任意编辑1）在钻孔桩施工完毕后，先由测量技术人员放出承台十字线和承台四角边桩位置线，然后根据现场地面标高和承台底设计标高及地质情况，确定开挖坡度及范围。采纳机械开挖，在挖至距离承台底 20㎝处时，再由人工挖至桩底标高。2）根据现场地质情况及开挖深度，确定开挖坡度及支护方式，基坑开挖底部尺寸每边增宽 0.6m。基底开挖到设计标高后，人工凿出桩顶至设计标高。钻孔桩桩身质量经检测合格后方可进入下道工序施工。3）开挖过程中，应结合实际挖掘土质情况确定开挖坡度，以减少开挖土石方量，避开基坑开挖过大。4）基底四周必须设排水沟集水井，用水泵抽出坑外，基坑内严禁有积水。基坑四周挖排水沟，水沟宽 40㎝。2.承台模板施工模板构造：承台模板由四周侧板、立档、横档、支撑、对拉螺杆组成。立档用 100×100㎜方木，间距 300㎜；横档用双 φ48×3.5㎜钢管，通过对拉螺杆及蝶形扣件固定在立档外侧，从底部开始每隔 500㎜一道，底部横挡采纳 100×100 通长方木。所有方木进场后必须进行刨光找平。在承台基底处理完成并复核基底标高后，进行模板施工。安装时，先由测量技术人员放出承台底部十字中心线及四角边桩位置线。然后根据承台边线立相邻两侧模板，用线锤校正模板的垂直，然后临时用支撑撑住。待钢筋绑扎完成后，按同样方法安装另外两侧模板。四周模板架立后，按设计间距安装对拉螺杆及模板外侧横档。模板的支撑部分安装在地基土...
