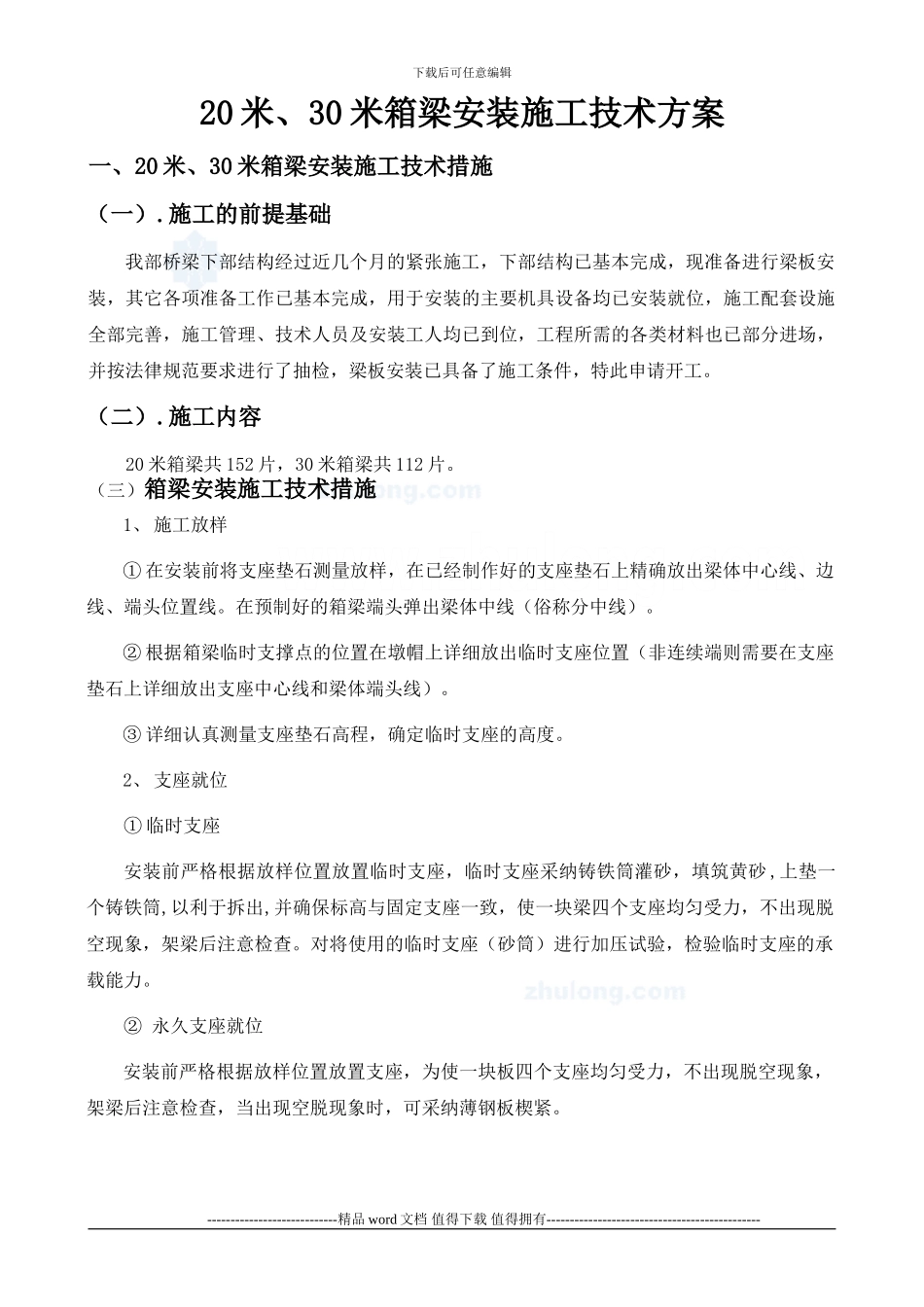

下载后可任意编辑20 米、30 米箱梁安装施工技术方案一、20 米、30 米箱梁安装施工技术措施(一).施工的前提基础我部桥梁下部结构经过近几个月的紧张施工,下部结构已基本完成,现准备进行梁板安装,其它各项准备工作已基本完成,用于安装的主要机具设备均已安装就位,施工配套设施全部完善,施工管理、技术人员及安装工人均已到位,工程所需的各类材料也已部分进场,并按法律规范要求进行了抽检,梁板安装已具备了施工条件,特此申请开工。(二).施工内容20 米箱梁共 152 片,30 米箱梁共 112 片。(三)箱梁安装施工技术措施1、施工放样① 在安装前将支座垫石测量放样,在已经制作好的支座垫石上精确放出梁体中心线、边线、端头位置线。在预制好的箱梁端头弹出梁体中线(俗称分中线)。② 根据箱梁临时支撑点的位置在墩帽上详细放出临时支座位置(非连续端则需要在支座垫石上详细放出支座中心线和梁体端头线)。③ 详细认真测量支座垫石高程,确定临时支座的高度。2、支座就位① 临时支座安装前严格根据放样位置放置临时支座,临时支座采纳铸铁筒灌砂,填筑黄砂 ,上垫一个铸铁筒,以利于拆出,并确保标高与固定支座一致,使一块梁四个支座均匀受力,不出现脱空现象,架梁后注意检查。对将使用的临时支座(砂筒)进行加压试验,检验临时支座的承载能力。② 永久支座就位安装前严格根据放样位置放置支座,为使一块板四个支座均匀受力,不出现脱空现象,架梁后注意检查,当出现空脱现象时,可采纳薄钢板楔紧。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑3、架桥机安装及过孔(1)架桥机安装架桥机拼装在台后 100m 路基上进行,安装时,纵梁各节之间的连接销必须销死,各螺栓连接部位必须牢固、可靠,整机应水平,纵向误差±100mm,横向误差±5mm。整机安装完毕后,各部动作至少空运转四次,每次不得低于 10 分钟,然后检查各紧固件是否松动,电机、减速机、轴承部位是否过热,纵横移时是否有障碍物,无误后方可使用。(2)架桥机过孔做好架桥机边孔准备工作。检查行走机构、液压机构、起吊机构的运转情况及受力结构联接情况。每次架桥机过孔前必须对上述情况进行检查。架桥机过孔:要精心准备,各岗位人员到位听从指挥,认真检查各机构运转情况。架桥机前支脚到达前盖梁时,操作人员及时进行安装调整;架桥机过孔完毕后,中支脚行走箱转...
