220-500kV线路工程施工记录填写手册VIP专享VIP免费

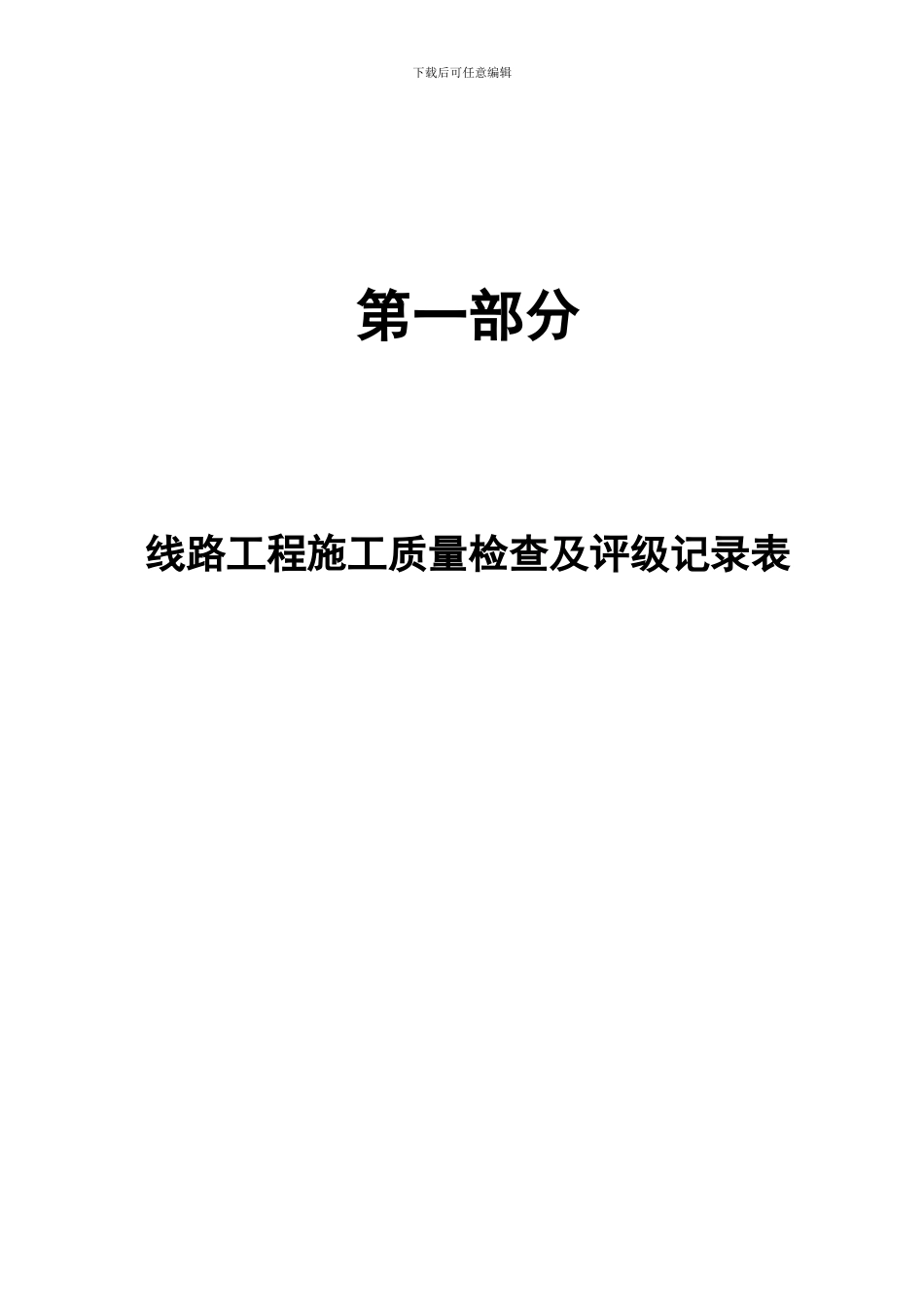

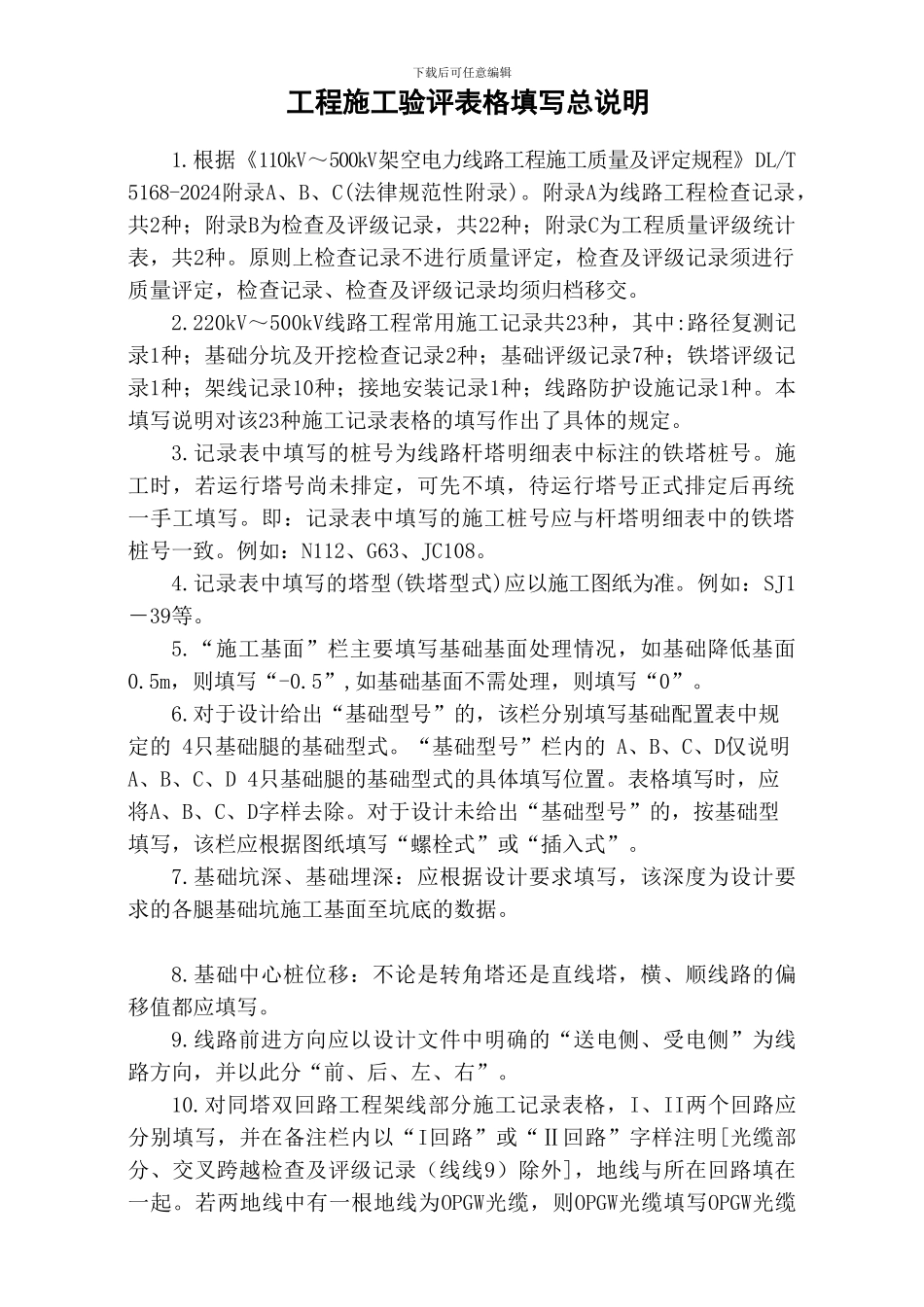

下载后可任意编辑第一部分线路工程施工质量检查及评级记录表下载后可任意编辑下载后可任意编辑工程施工验评表格填写总说明1.根据《110kV～500kV架空电力线路工程施工质量及评定规程》DL/T 5168-2024附录A、B、C(法律规范性附录)。附录A为线路工程检查记录，共2种；附录B为检查及评级记录，共22种；附录C为工程质量评级统计表，共2种。原则上检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交。2.220kV～500kV线路工程常用施工记录共23种，其中:路径复测记录1种；基础分坑及开挖检查记录2种；基础评级记录7种；铁塔评级记录1种；架线记录10种；接地安装记录1种；线路防护设施记录1种。本填写说明对该23种施工记录表格的填写作出了具体的规定。3.记录表中填写的桩号为线路杆塔明细表中标注的铁塔桩号。施工时，若运行塔号尚未排定，可先不填，待运行塔号正式排定后再统一手工填写。即：记录表中填写的施工桩号应与杆塔明细表中的铁塔桩号一致。例如：N112、G63、JC108。4.记录表中填写的塔型(铁塔型式)应以施工图纸为准。例如：SJ1－39等。5.“施工基面”栏主要填写基础基面处理情况，如基础降低基面0.5m，则填写“-0.5”,如基础基面不需处理，则填写“0”。6.对于设计给出“基础型号”的，该栏分别填写基础配置表中规定的 4只基础腿的基础型式。“基础型号”栏内的 A、B、C、D仅说明A、B、C、D 4只基础腿的基础型式的具体填写位置。表格填写时，应将A、B、C、D字样去除。对于设计未给出“基础型号”的，按基础型填写，该栏应根据图纸填写“螺栓式”或“插入式”。7.基础坑深、基础埋深：应根据设计要求填写，该深度为设计要求的各腿基础坑施工基面至坑底的数据。8.基础中心桩位移：不论是转角塔还是直线塔，横、顺线路的偏移值都应填写。9.线路前进方向应以设计文件中明确的“送电侧、受电侧”为线路方向，并以此分“前、后、左、右”。10.对同塔双回路工程架线部分施工记录表格，I、II两个回路应分别填写，并在备注栏内以“I回路”或“Ⅱ回路”字样注明[光缆部分、交叉跨越检查及评级记录（线线9）除外]，地线与所在回路填在一起。若两地线中有一根地线为OPGW光缆，则OPGW光缆填写OPGW光缆下载后可任意编辑记录表格，分流地线与所在回路填在一起，另一回路表格不填写地线内容。11.“质量标准”栏内应填写具体的设计值或质量标准数据，相应的“检查结果”栏应填写实际检查数据（实测值或误差值）；...
