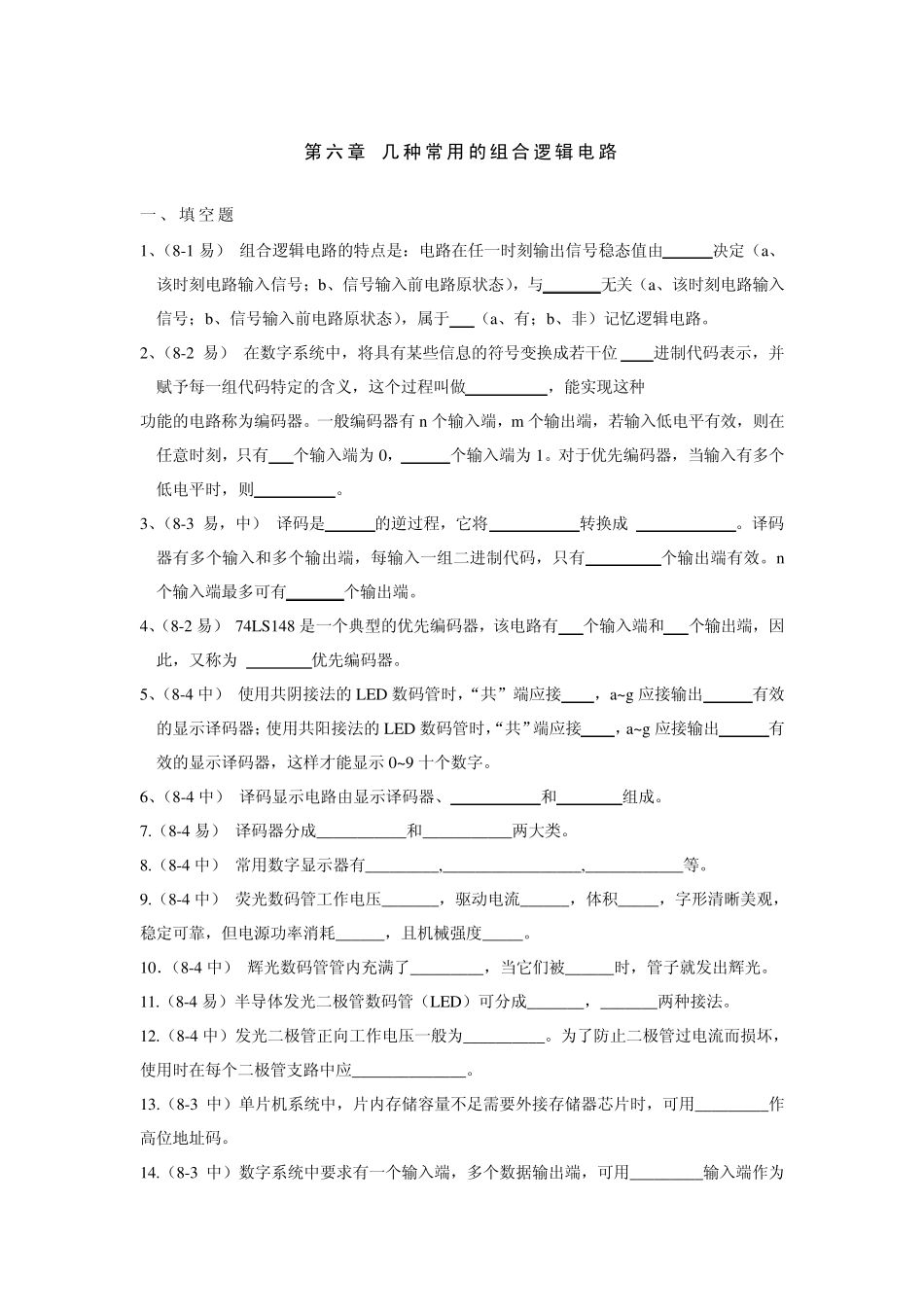

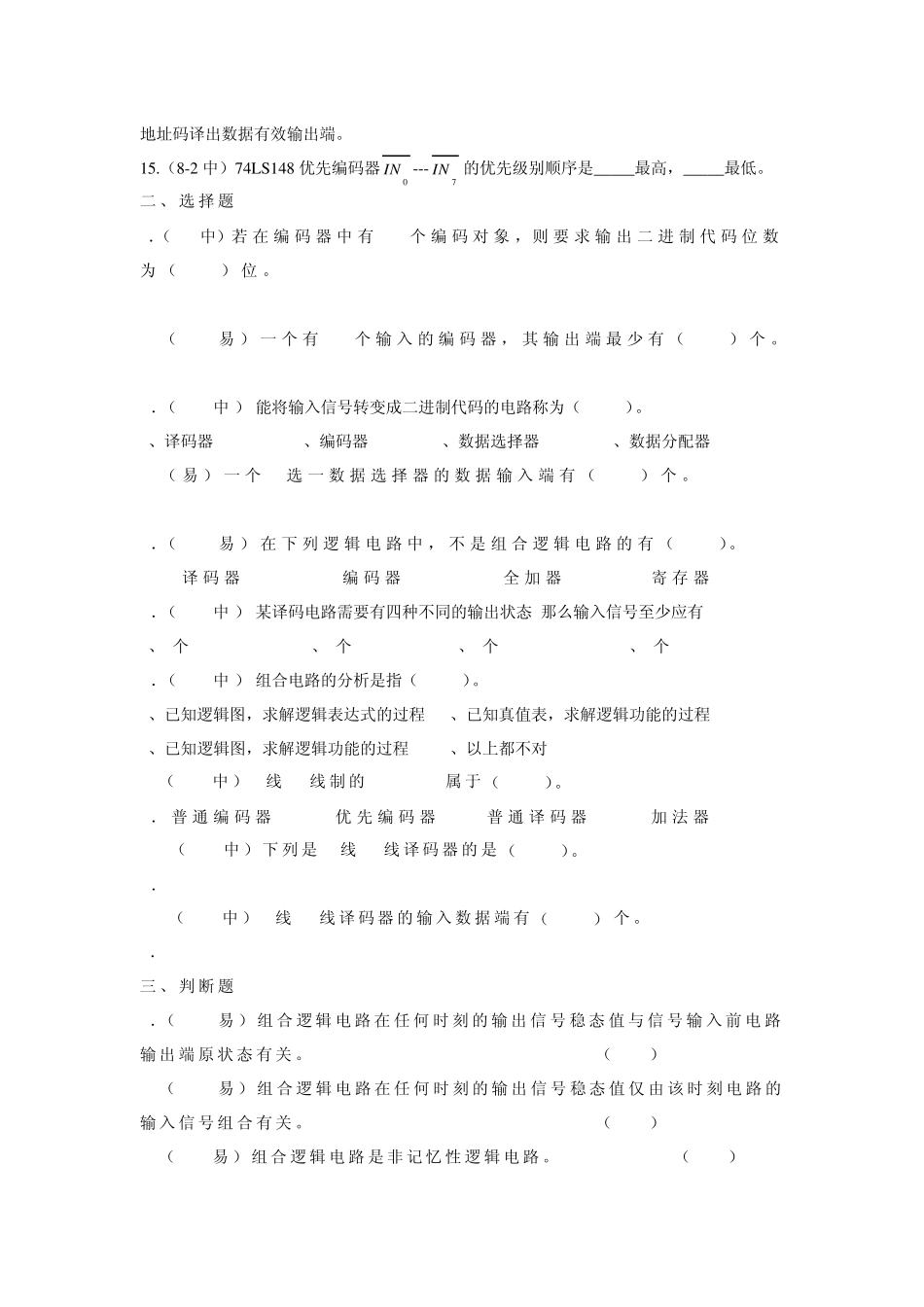

第六 章 几 种 常 用 的 组 合 逻 辑 电 路 一、填空题 1、（8-1 易） 组合逻辑电路的特点是：电路在任一时刻输出信号稳态值由 决定（a、该时刻电路输入信号；b、信号输入前电路原状态），与 无关（a、该时刻电路输入信号；b、信号输入前电路原状态），属于 （a、有；b、非）记忆逻辑电路。 2、（8-2 易） 在数字系统中，将具有某些信息的符号变换成若干位 进制代码表示，并赋予每一组代码特定的含义，这个过程叫做 ，能实现这种 功能的电路称为编码器。一般编码器有n 个输入端，m 个输出端，若输入低电平有效，则在任意时刻，只有 个输入端为0， 个输入端为1。对于优先编码器，当输入有多个低电平时，则 。 3、（8-3 易，中） 译码是 的逆过程，它将 转换成 。译码器有多个输入和多个输出端，每输入一组二进制代码，只有 个输出端有效。n个输入端最多可有 个输出端。 4、（8-2 易） 74LS148 是一个典型的优先编码器，该电路有 个输入端和 个输出端，因此，又称为 优先编码器。 5、（8-4 中） 使用共阴接法的LED 数码管时，“共”端应接 ，a~g 应接输出 有效的显示译码器；使用共阳接法的LED 数码管时，“共”端应接 ，a~g 应接输出 有效的显示译码器，这样才能显示0~9 十个数字。 6、（8-4 中） 译码显示电路由显示译码器、 和 组成。 7.（8-4 易） 译码器分成___________和___________两大类。 8.（8-4 中） 常用数字显示器有_________,_________________,____________等。 9.（8-4 中） 荧光数码管工作电压_______，驱动电流______，体积_____，字形清晰美观，稳定可靠，但电源功率消耗______，且机械强度_____。 10．（8-4 中） 辉光数码管管内充满了_________，当它们被______时，管子就发出辉光。 11.（8-4 易）半导体发光二极管数码管（LED）可分成_______，_______两种接法。 12.（8-4 中）发光二极管正向工作电压一般为__________。为了防止二极管过电流而损坏，使用时在每个二极管支路中应______________。 13.（8-3 中）单片机系统中，片内存储容量不足需要外接存储器芯片时，可用_________作高位地址码。 14.（8-3 中）数字系统中要求有一个输入端，多个数据输出端，可用_________输入端作为地址码译出数据有效输出端。 15.（8-2 中）74LS148 优先编码器0IN---7IN的优先级别顺序是_____最高，_____最低。 二、 选 择 题 1．（8-2中）若 ...
