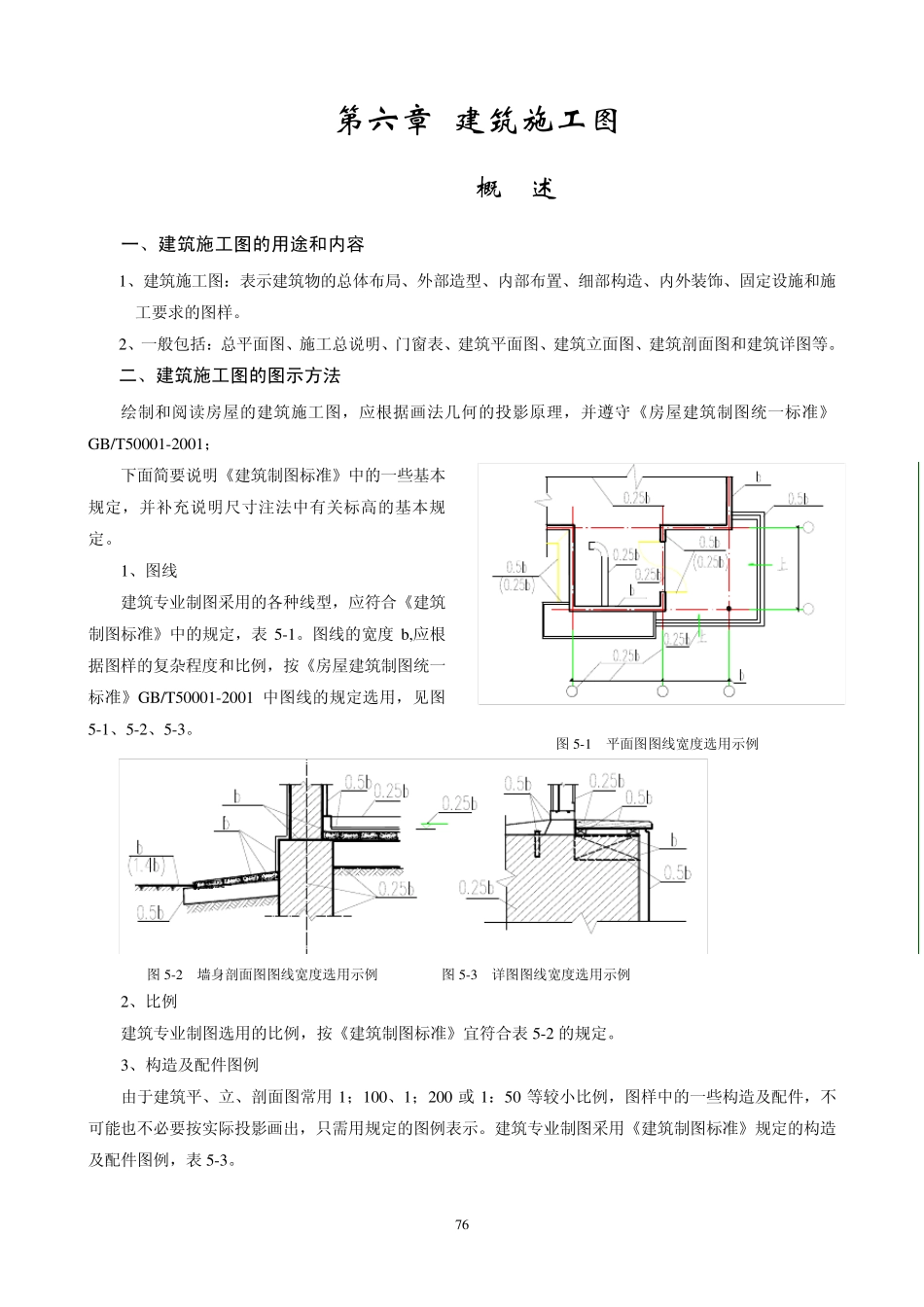

7 5 第六章 建筑施工图 一、主要内容： 1 、建筑施工图的作用、内容； 2 、图纸目录、总平面图、建筑说明； 3 、建筑平面图； 4 、建筑立面图； 5 、建筑剖面图； 6 、建筑详图； 7 、工业建筑施工图。 二、要求及重点： 掌握建筑施工图的内容及绘制深度，熟练识读建筑施工图，能绘制建筑施工图。 三、教学方式： 利用实际工程，使学生掌握。 四、作业： 课余识读建筑施工图 76 第六章 建筑施工图 6.1 概 述 一、建筑施工图的用途和内容 1、建筑施工图：表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样。 2、一般包括：总平面图、施工总说明、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等。 二、建筑施工图的图示方法 绘制和阅读房屋的建筑施工图，应根据画法几何的投影原理，并遵守《房屋建筑制图统一标准》GB/T50001-2001； 下面简要说明《建筑制图标准》中的一些基本规定，并补充说明尺寸注法中有关标高的基本规定。 1、图线 建筑专业制图采用的各种线型，应符合《建筑制图标准》中的规定，表 5-1。图线的宽度 b,应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》GB/T50001-2001 中图线的规定选用，见图5-1、5-2、5-3。 图 5-1 平面图图线宽度选用示例 图 5-2 墙身剖面图图线宽度选用示例 图 5-3 详图图线宽度选用示例 2、比例 建筑专业制图选用的比例，按《建筑制图标准》宜符合表 5-2 的规定。 3、构造及配件图例 由于建筑平、立、剖面图常用 1；100、1；200 或 1：50 等较小比例，图样中的一些构造及配件，不可能也不必要按实际投影画出，只需用规定的图例表示。建筑专业制图采用《建筑制图标准》规定的构造及配件图例，表 5-3。 77 4、常用符号 1）索引符号和详图符号 索 引 符 号 是 由 直 径 为10mm 的 圆 和 水 平 直 径 组 成 ， 圆 和 水 平 直 径 均 应 以 细 实 线 绘 制 。 （ a） （ b） （ c） （ d） （ a） （ b） （ c） （ d） 图 5-4 索引符号 图 5-5 用于索引剖面详图的索引符号 详图的位置和编号，应以详图符号表示，详图符号的圆应以直径为14mm 粗实线绘制。2）引出线 引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成300、 450、 600、 900 的直线，或经上述角度再折为水平线。 （文字说明） （文字说明）...
