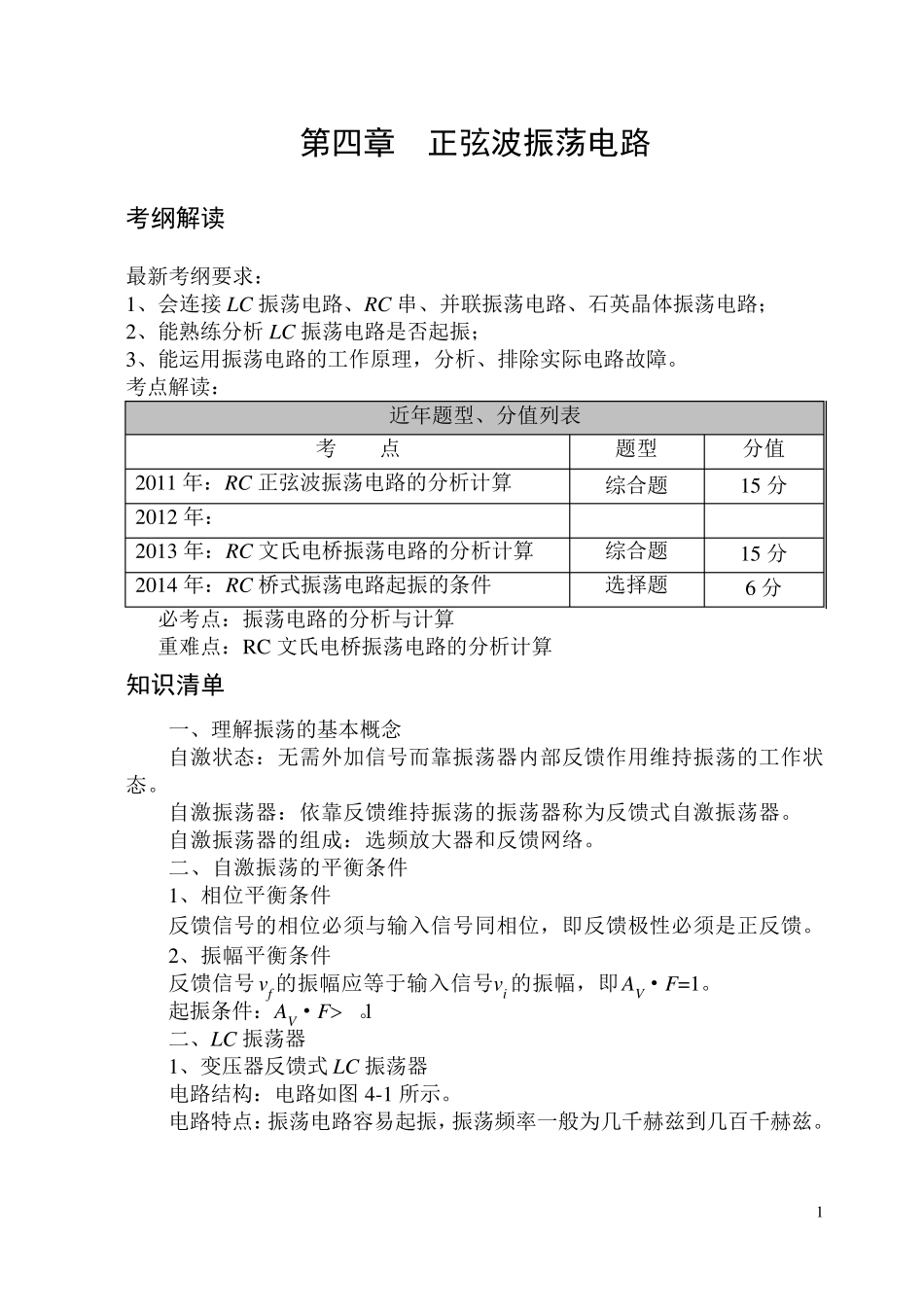

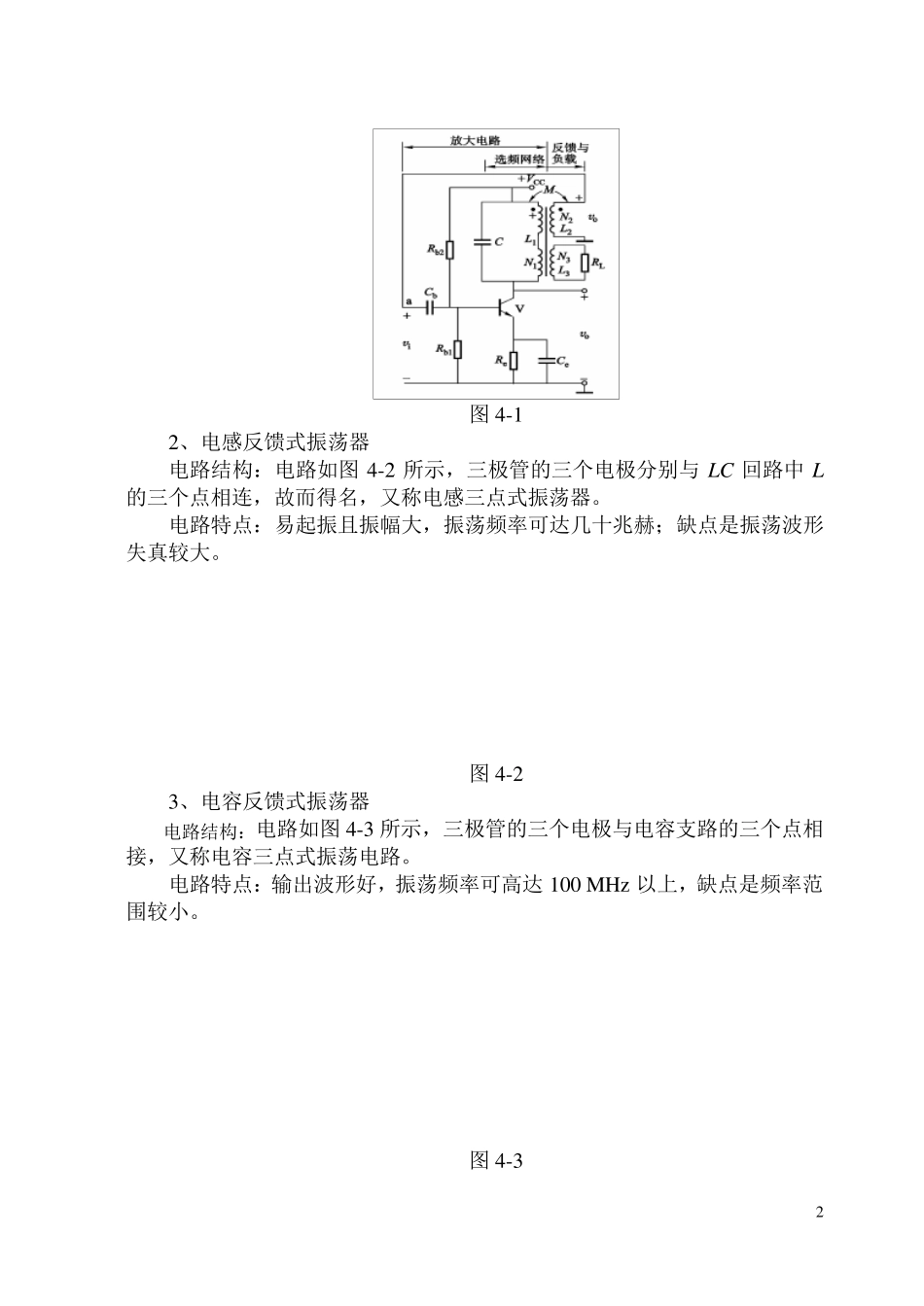

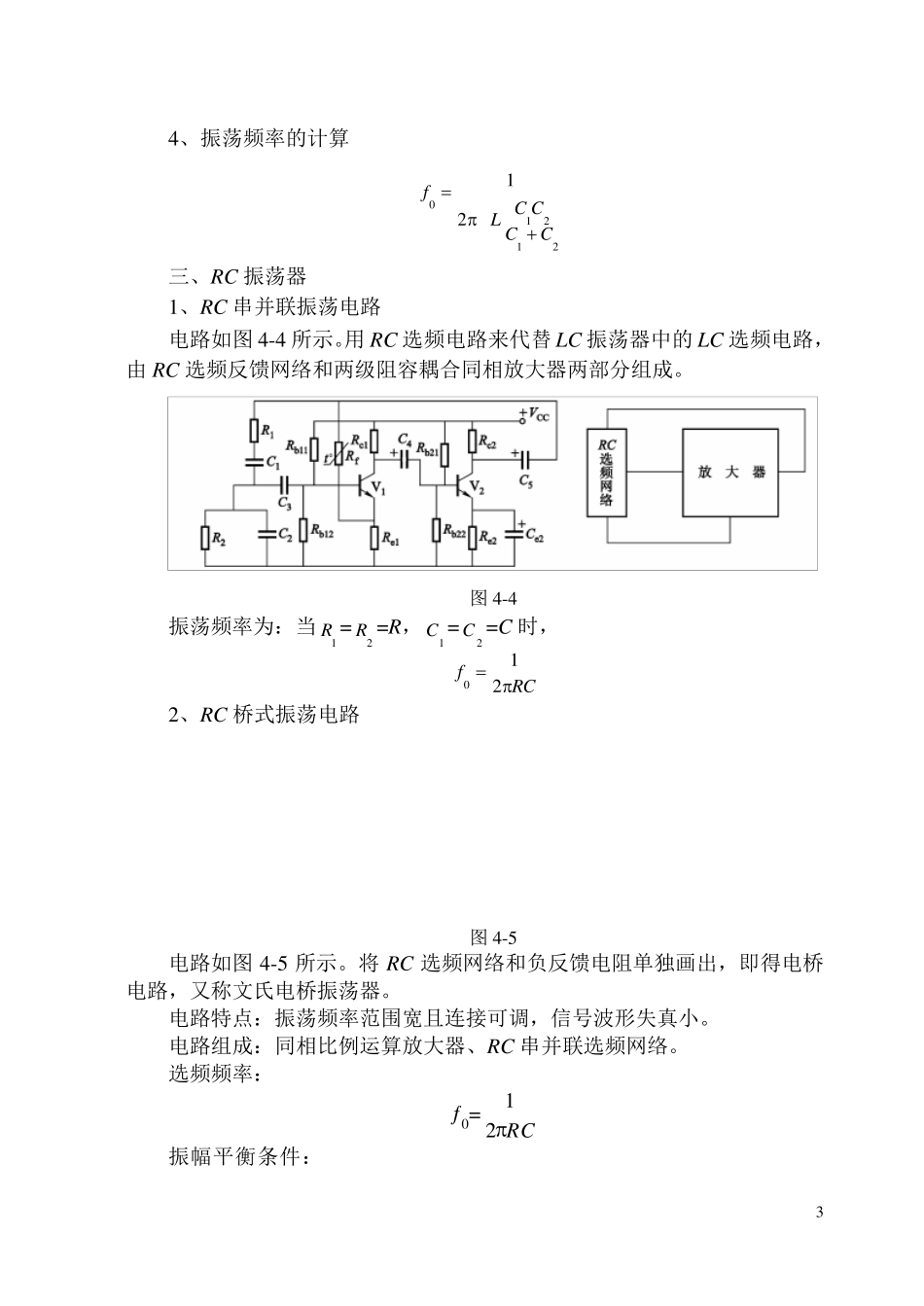

1 第四章 正弦波振荡电路 考纲解读 最新考纲要求： 1、会连接LC 振荡电路、RC 串、并联振荡电路、石英晶体振荡电路； 2、能熟练分析LC 振荡电路是否起振； 3、能运用振荡电路的工作原理，分析、排除实际电路故障。 考点解读： 近年题型、分值列表 考 点 题型 分值 2011 年：RC 正弦波振荡电路的分析计算 综合题 15 分 2012 年： 2013 年：RC 文氏电桥振荡电路的分析计算 综合题 15 分 2014 年：RC 桥式振荡电路起振的条件 选择题 6 分 必考点：振荡电路的分析与计算 重难点：RC 文氏电桥振荡电路的分析计算 知识清单 一、理解振荡的基本概念 自激状态：无需外加信号而靠振荡器内部反馈作用维持振荡的工作状态。 自激振荡器：依靠反馈维持振荡的振荡器称为反馈式自激振荡器。 自激振荡器的组成：选频放大器和反馈网络。 二、自激振荡的平衡条件 1、相位平衡条件 反馈信号的相位必须与输入信号同相位，即反馈极性必须是正反馈。 2、振幅平衡条件 反馈信号v f 的振幅应等于输入信号v i 的振幅，即AV·F=1。 起振条件：AV·F。二、LC 振荡器 1、变压器反馈式LC 振荡器 电路结构：电路如图 4-1 所示。 电路特点：振荡电路容易起振，振荡频率一般为几千赫兹到几百千赫兹。 2 图4-1 2、电感反馈式振荡器 电路结构：电路如图4-2 所示，三极管的三个电极分别与 LC 回路中 L的三个点相连，故而得名，又称电感三点式振荡器。 电路特点：易起振且振幅大，振荡频率可达几十兆赫；缺点是振荡波形失真较大。 图4-2 3、电容反馈式振荡器 电路结构：电路如图4-3 所示，三极管的三个电极与电容支路的三个点相接，又称电容三点式振荡电路。 电路特点：输出波形好，振荡频率可高达 100 MHz以上，缺点是频率范围较小。 图4-3 3 4、振荡频率的计算 2121021CCCCLf 三、RC 振荡器 1、RC 串并联振荡电路 电路如图 4-4 所示。用 RC 选频电路来代替 LC 振荡器中的 LC 选频电路，由 RC 选频反馈网络和两级阻容耦合同相放大器两部分组成。 图 4-4 振荡频率为：当1R =2R =R，1C =2C =C 时， RCf 210 2、RC 桥式振荡电路 图 4-5 电路如图 4-5 所示。将 RC 选频网络和负反馈电阻单独画出，即得电桥电路，又称文氏电桥振荡器。 电路特点：振荡频率范围宽且连接可调，信号波形失真小。 电路组成：同相比例运算放大器、RC 串并联选频网络。...
