精细三维建模技术规定VIP免费

精细三维建模技术规定_第1页
1/61
精细三维建模技术规定_第2页
2/61
精细三维建模技术规定_第3页
3/61

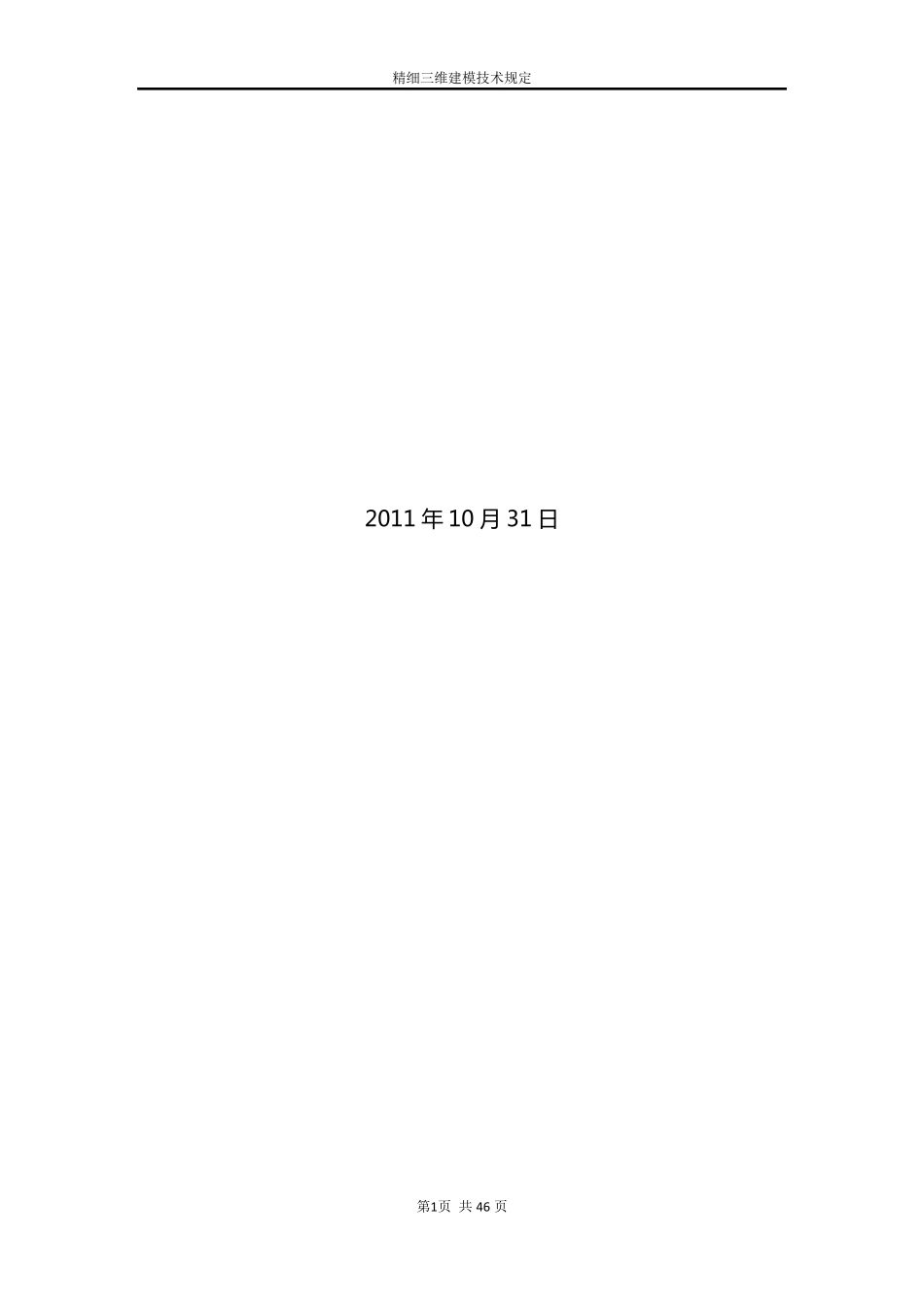

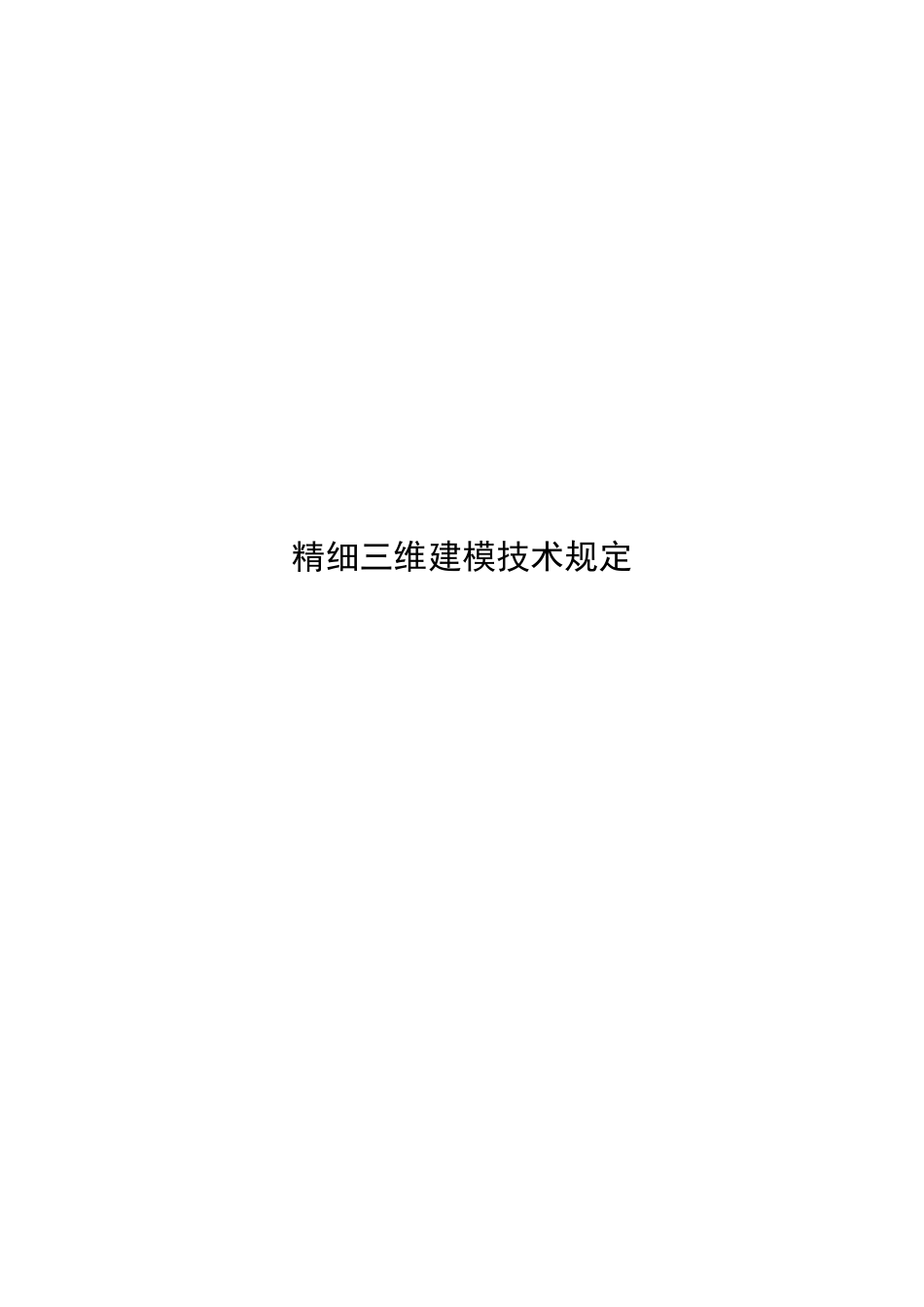

精细三维建模技术规定 精细三维建模技术规定 第1页 共 46 页 2011 年 10 月 31 日 精细三维建模技术规定 第2页 共 46 页 精细三维建模技术规定 第3页 共46 页 引用文件 本技术规定参考了以下标准及规范。 1)《基础地理信息 三维模型生产规范(征求意见稿)》; 2)《基础地理信息 三维模型产品规范(征求意见稿)》; 3)《基础地理信息 三维模型数据库规范(征求意见稿)》; 4)《城市三维建模技术规范》(CJJ/T 157-2010); 5)《数字测绘成果质量检查与验收》(GB/T 18316-2008); 6)《测绘技术设计规定》(CH/T 1004-2005)。 精细三维建模技术规定 第4页 共46 页 1. 工艺流程设计 项目实施的工艺主要包括四个主要阶段,分别是:项目准备阶段、基础数据整理阶段、三维数据生产阶段和三维效果整合阶段。项目准备阶段主要是成立项目组,并确定项目目标以及分配任务。基础数据整理阶段包括现有基础资料收集整理、管理细分与区域分级、建模基础资料的采集和补充和基础资料完备性检查四个步骤。三维数据生产阶段包括除三维模型数据生产、基础三维模型数据质检和基础三维模型数据成果抽样检查三个步骤。三维效果整合阶段包括三维模型效果整合与实时浏览和三维模型效果质检两个步骤。综合各阶段共为10个步骤,详见图2工艺流程图。 1.1. 成立项目组并确定项目目标 根据合同要求,成立项目组负责项目实施。召开项目启动会议,要求项目组成员必须参加,明确项目要求,统一工作思路和项目目标,并明确现势性时点、工作分工并分配任务。 1.2. 现有基础资料收集整理 该步骤主要收集项目实施需要的基础资料,包括实施标准,基础数据等。实施标准为项目相关的技术标准,作为项目实施的依据。基础数据为项目实施需要的基础测绘成果,主要包括大比例尺数字地形图,数字正射影像图,数字高程模型等。 1.3. 管理细分与区域分级 该步骤主要分为两部分工作,一部分是管理单元和建模单元的划分,另一部分是区域的分级划分。建模单元和管理单元的划分依据为《基础地理信息 三维模型生产规范(征求意见稿)》,根据要求对建模范围进行二 级划分,分别为管理单元和建模单元,并根据标准中 要求进行命 名 。区域分级的依据为《基础地理信息 三维模型产品 规范(征求意见稿)》,将 整个区域分为四级,其 中I、II、III、IV 四级要求依次 降 低 。 精细三维建模技术规定 第5页 共46 页 1.4. 建模基础资...
