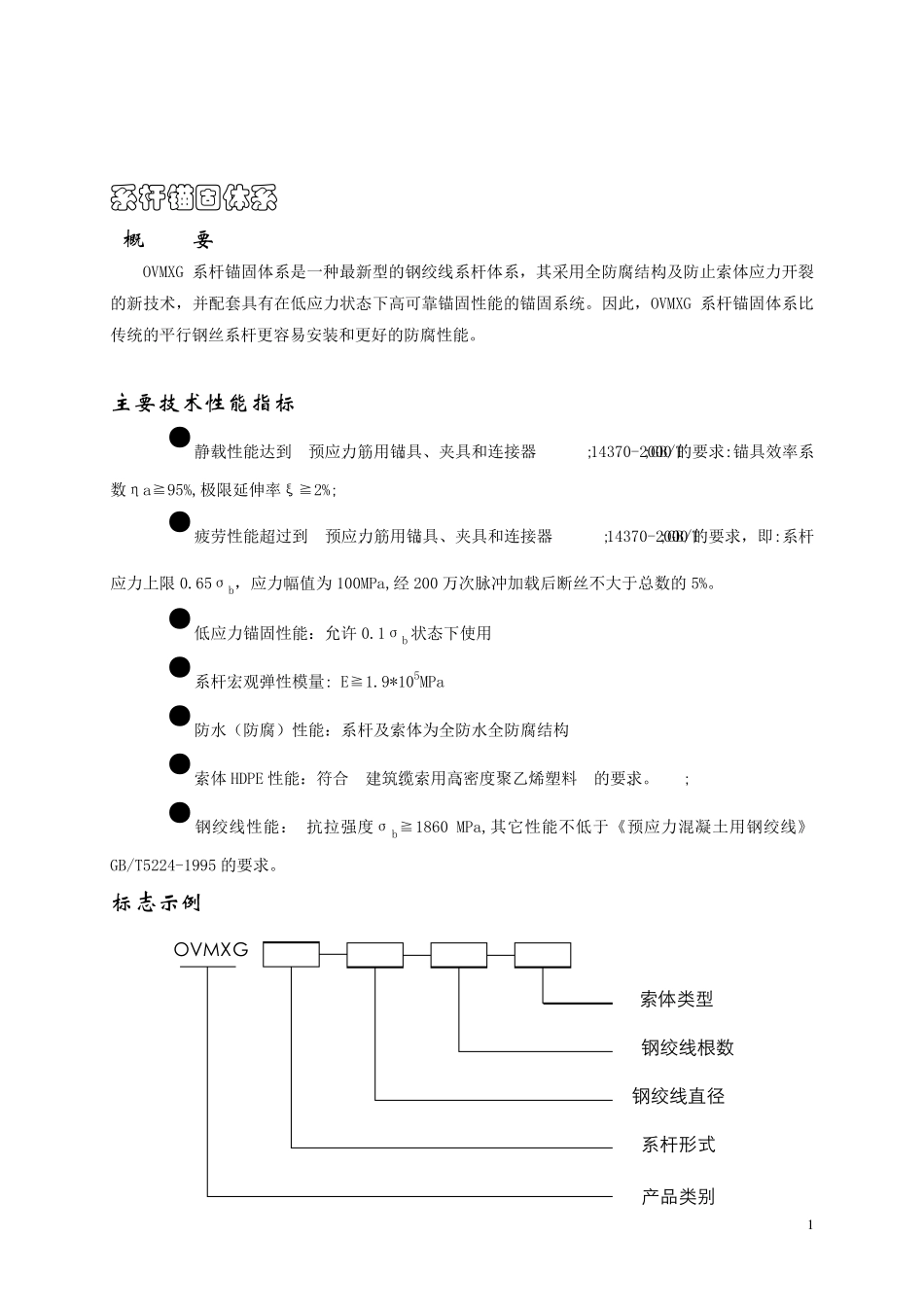

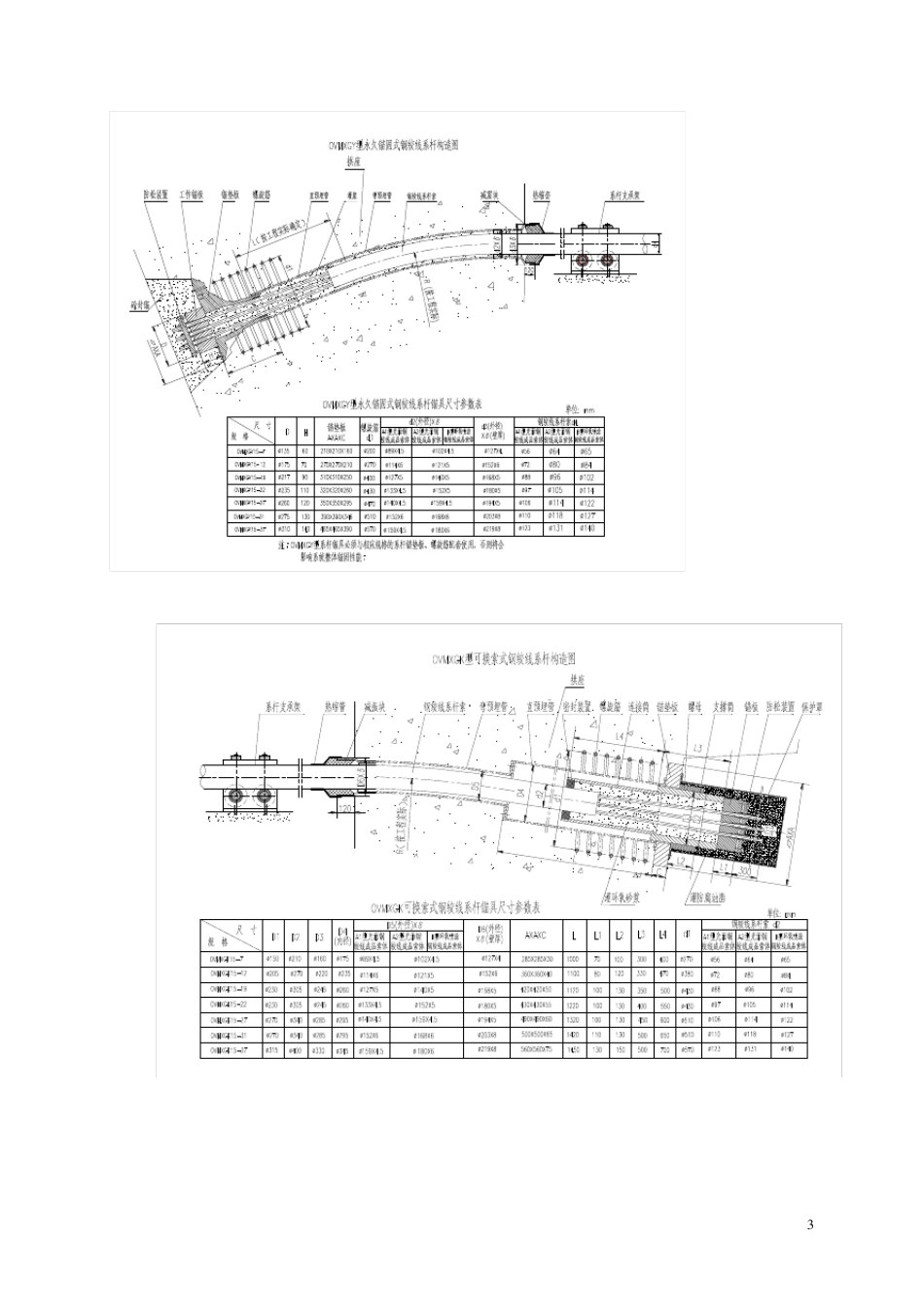

1 系杆锚固体系 概 要 OVMXG 系杆锚固体系是一种最新型的钢绞线系杆体系，其采用全防腐结构及防止索体应力开裂的新技术，并配套具有在低应力状态下高可靠锚固性能的锚固系统。因此，OVMXG 系杆锚固体系比传统的平行钢丝系杆更容易安装和更好的防腐性能。 主要技术性能指标 ●静载性能达到<<预应力筋用锚具、夹具和连接器>>GB/T 14370-2000 的要求:锚具效率系数ηa≧95%,极限延伸率ξ≧2%; ●疲劳性能超过到<<预应力筋用锚具、夹具和连接器>>GB/T 14370-2000 的要求，即:系杆应力上限 0.65σb，应力幅值为 100MPa,经 200 万次脉冲加载后断丝不大于总数的5%。 ●低应力锚固性能：允许 0.1σb 状态下使用 ●系杆宏观弹性模量: E≧1.9*105MPa ●防水（防腐）性能：系杆及索体为全防水全防腐结构 ●索体HDPE 性能：符合<<建筑缆索用高密度聚乙烯塑料>>的要求。 ●钢绞线性能： 抗拉强度σb≧1860 MPa,其它性能不低于《预应力混凝土用钢绞线》GB/T5224-1995 的要求。 标志示例 OVMXG 索 体 类 型 钢 绞 线 根 数 钢 绞 线 直 径 系 杆 形 式 产 品 类 别 2 说明： 系杆类别： OVMXG OVM 钢绞线系杆 系杆形式： K 可换索式钢绞线系杆 Y 永久锚固式钢绞线系杆 钢绞线直径：15 钢绞线直径为φ15.24mm 索体类型: Ａ 光面钢绞线成品索体 Ｂ 环氧喷涂钢绞线成品索体 ● 例 1：“OVMXGK15-19Ｂ”表示 OVM 公司生产的可换索式钢绞线系杆，其钢绞线直径为φ15.24，钢绞线根数为19,索体类型为环氧喷涂钢绞线成品索体。 系 杆 选 用 建 议 : ● OVMXGK 及 OVMXGY 系杆结构由于采取可靠的防腐措施，均可视为永久性结构。但为了便于若干年后系杆的维护及更换,建议尽量采用 OVMXGK 型系杆; ● 为了保证系杆的防腐性能,建议系杆采用环氧喷涂钢绞线成品索体（B 型索体）； ● 为了保证系杆的防水性能，在吊杆穿过系杆箱处，吊杆的预埋管应该伸到系杆箱的顶部以上，吊杆并采取可靠的防水措施，防止水沿吊杆进行系杆箱内； ● 为了确保结构的安全性，建议系杆安全系数 n=1.8～2； ● 为了确保结构的整体防水防腐，预埋管应伸出拱座结构 100～150mm； ● OVMXGK 型系杆的调节螺母安装位置建议设在支撑筒的中部。 系 杆 结 构 及 参 数 ： 3 4 系 杆 索 体 ： 钢绞线系杆的索体是一种全防腐结构的索体，它具有良好的防腐性能及有效地解决HDPE 护...
