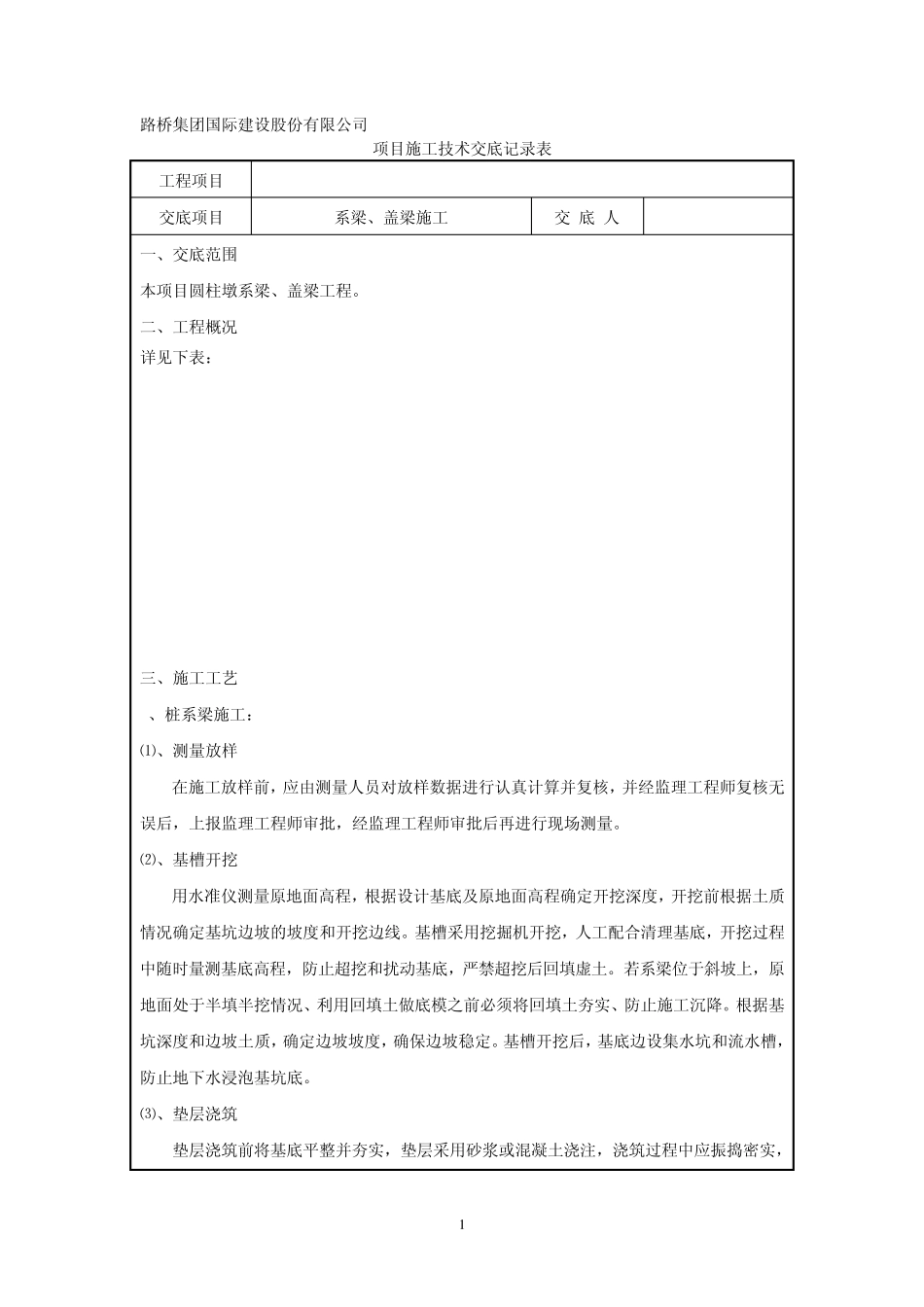

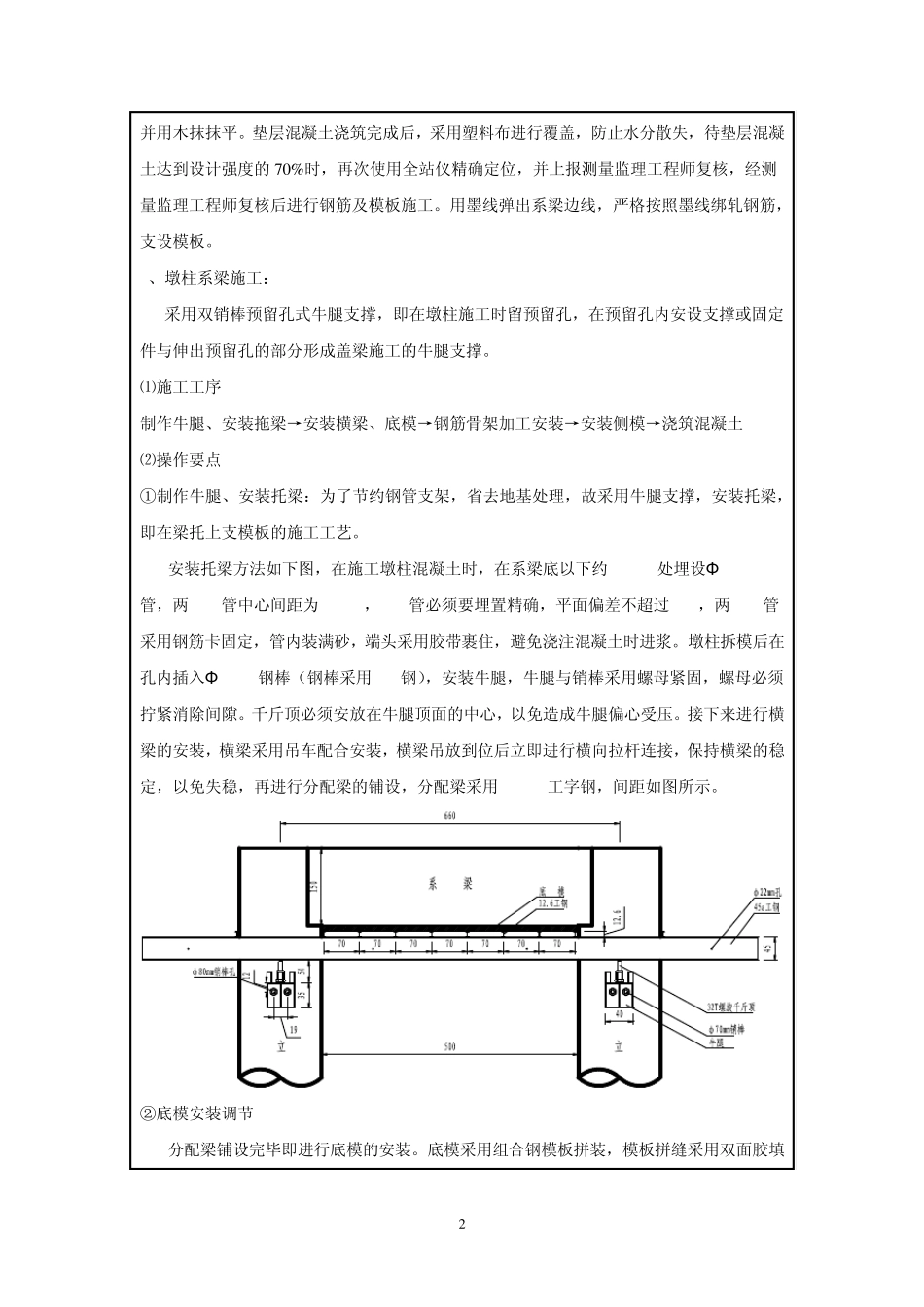

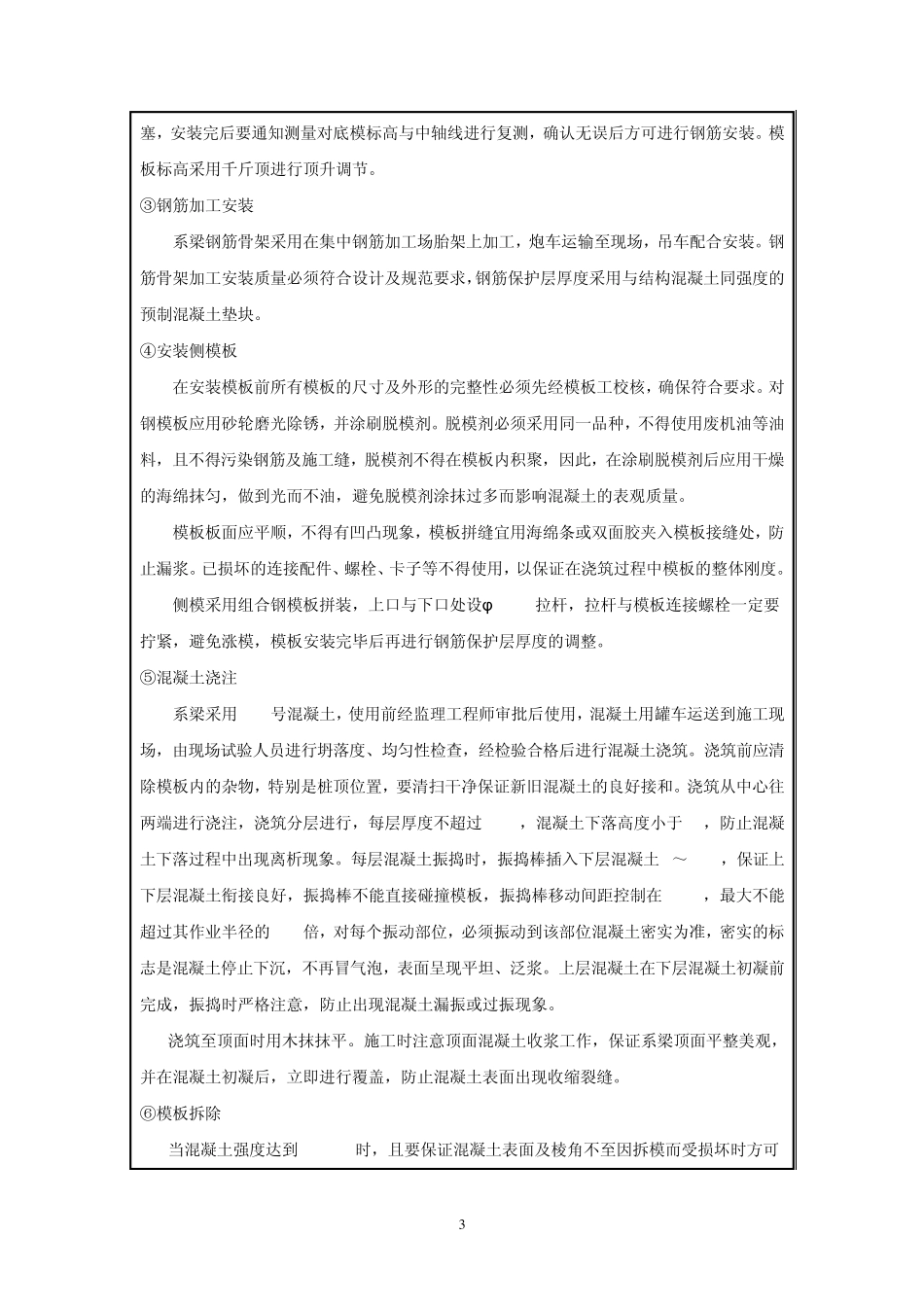

1 路桥集团国际建设股份有限公司 项目施工技术交底记录表 工程项目 交底项目 系梁、盖梁施工 交 底 人 一、交底范围 本项目圆柱墩系梁、盖梁工程。 二、工程概况 详见下表： 三、施工工艺 1、桩系梁施工： ⑴、测量放样 在施工放样前，应由测量人员对放样数据进行认真计算并复核，并经监理工程师复核无误后，上报监理工程师审批，经监理工程师审批后再进行现场测量。 ⑵、基槽开挖 用水准仪测量原地面高程，根据设计基底及原地面高程确定开挖深度，开挖前根据土质情况确定基坑边坡的坡度和开挖边线。基槽采用挖掘机开挖，人工配合清理基底，开挖过程中随时量测基底高程，防止超挖和扰动基底，严禁超挖后回填虚土。若系梁位于斜坡上，原地面处于半填半挖情况、利用回填土做底模之前必须将回填土夯实、防止施工沉降。根据基坑深度和边坡土质，确定边坡坡度，确保边坡稳定。基槽开挖后，基底边设集水坑和流水槽，防止地下水浸泡基坑底。 ⑶、垫层浇筑 垫层浇筑前将基底平整并夯实，垫层采用砂浆或混凝土浇注，浇筑过程中应振捣密实， 2 并用木抹抹平。垫层混凝土浇筑完成后，采用塑料布进行覆盖，防止水分散失，待垫层混凝土达到设计强度的70%时，再次使用全站仪精确定位，并上报测量监理工程师复核，经测 量监理工程师复核后进行钢筋及模板施工。用墨线弹出系梁边线，严格按照墨线绑轧钢筋，支设模板。 2、墩柱系梁施工： 采用双销棒预留孔式牛腿支撑，即在墩柱施工时留预留孔，在预留孔内安设支撑或固定件与伸出预留孔的部分形成盖梁施工的牛腿支撑。 ⑴施工工序 制作牛腿、安装拖梁→安装横梁、底模→钢筋骨架加工安装→安装侧模→浇筑混凝土 ⑵操作要点 ①制作牛腿、安装托梁：为了节约钢管支架，省去地基处理，故采用牛腿支撑，安装托梁，即在梁托上支模板的施工工艺。 安装托梁方法如下图，在施工墩柱混凝土时，在系梁底以下约 137cm处埋设Φ 100PVC管，两 PVC管中心间距为 190mm，PVC管必须要埋置精确，平面偏差不超过 2mm，两 PVC管采用钢筋卡固定，管内装满砂，端头采用胶带裹住，避免浇注混凝土时进浆。墩柱拆模后在孔内插入Φ 70mm钢棒（钢棒采用45#钢），安装牛腿，牛腿与销棒采用螺母紧固，螺母必须拧紧消除间隙。千斤顶必须安放在牛腿顶面的中心，以免造成牛腿偏心受压。接下来进行横梁的安装，横梁采用吊车配合安装，横梁吊放到位后立即进行横向拉杆连接，保持横梁的稳定，以免失稳，再进行分配...
