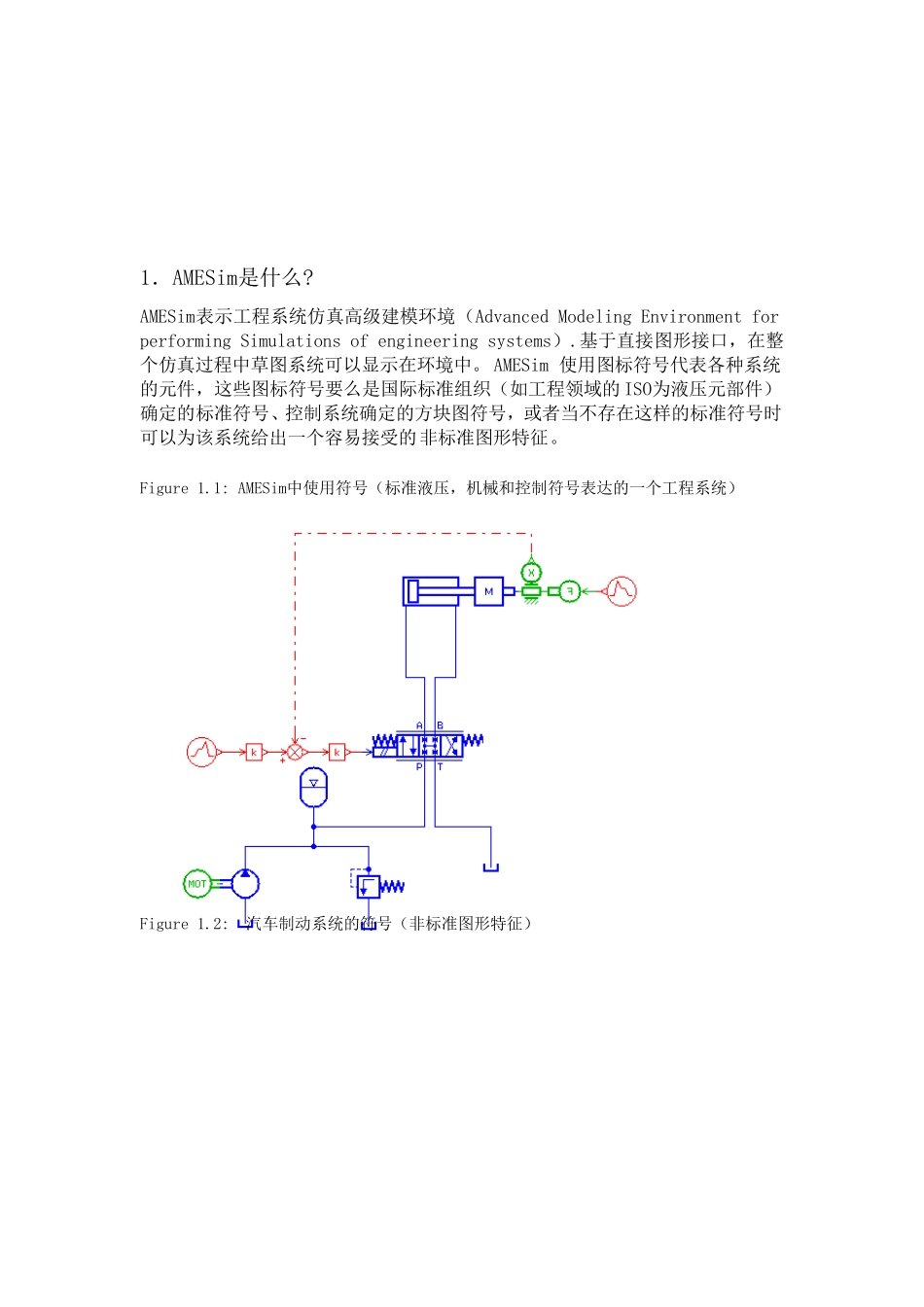

系统仿真AMESim 软件使用说明 目录 1．AMESim 是什么? 2．AMESim 建模步骤? 3．AMESim 接口 4．AMESim 标准库 5．AMESim 软件包 6．AMESim 参数和变量观察 7．AMESim 建模 （调用已有模型，讲解各元件及相互间联系） 1．AMESim是什么? AMESim表示工程系统仿真高级建模环境（Advanced Modeling Environment for performing Simulations of engineering systems）.基于直接图形接口，在整个仿真过程中草图系统可以显示在环境中。AMESim 使用图标符号代表各种系统的元件，这些图标符号要么是国际标准组织（如工程领域的ISO为液压元部件）确定的标准符号、控制系统确定的方块图符号，或者当不存在这样的标准符号时可以为该系统给出一个容易接受的非标准图形特征。 Figure 1.1: AMESim中使用符号（标准液压，机械和控制符号表达的一个工程系统） Figure 1.2: 汽车制动系统的符号（非标准图形特征） 2．如何使用AMESim? 可按如步骤进行系统建模仿真： • sketch mode （草图模式）----从不同的应用库中选取现存的图形 • submodel mode （子模型模式）----为每个图形选择子模型（即给定合适的数学模型假设） • parameter mode （参数设置模式）----每个图形模型设置特定的参数 • simulation mode （仿真模式）----运行仿真并分析仿真结果 大多数自动化系统都可按上述步骤执行，在每一步都可以看到系统草图。 3．接口与脚本 you have the possibility of interfacing with Matlab/Simulink to test the Electronic Control Unit (ECU) of the complete gearbox and have the complete simulation platform for the conception of every kind of gearboxes 3.1接口 3.2 脚本 4．标准库 标准库提供了控制和机械图标，子模型允许你完成大量工程系统的动态仿真。 另外，还有一些可选库，如液压元件设计库，液压阻尼，气动，热力学，热力液压，冷却系统，传动系，输油等... 5．AMESim 软件包 5.1 AMESim 用AMESim, 你能够： •创 建 一个 新 系统。 •修 改 已 经 存 在 系统的草 图。 •更 改 元件背 后 的子模型。 • 装 载 AMESim系统。 •改 变 参 数 和设置 批 运 行 。 •执 行 标准或 批 运 行 。 •绘 制结 果 图。 •完成线 性 分 析 。 •执 行 主 动索 引 分 析 。 •输出 模型用...
