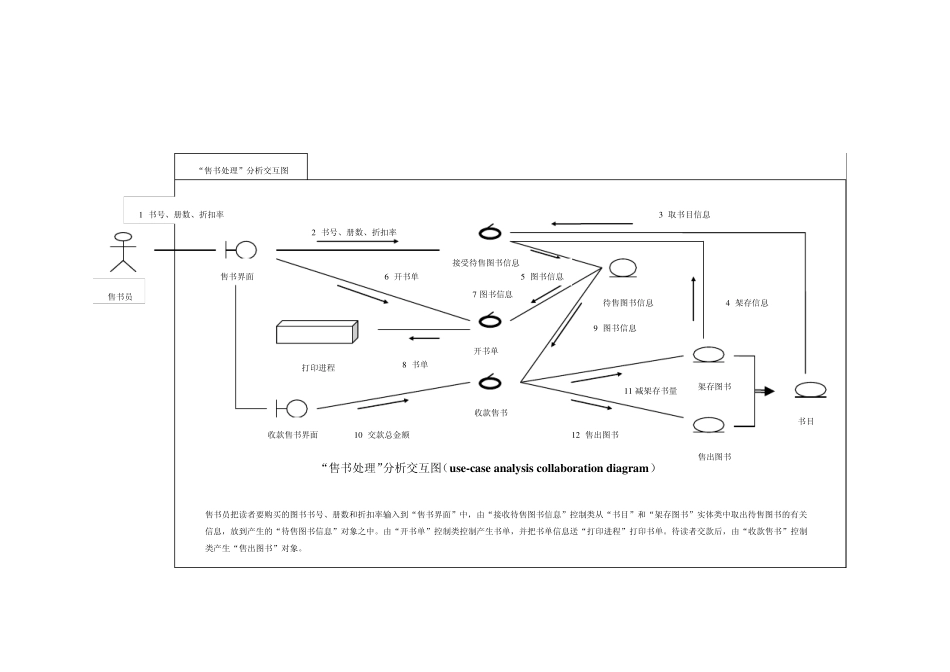

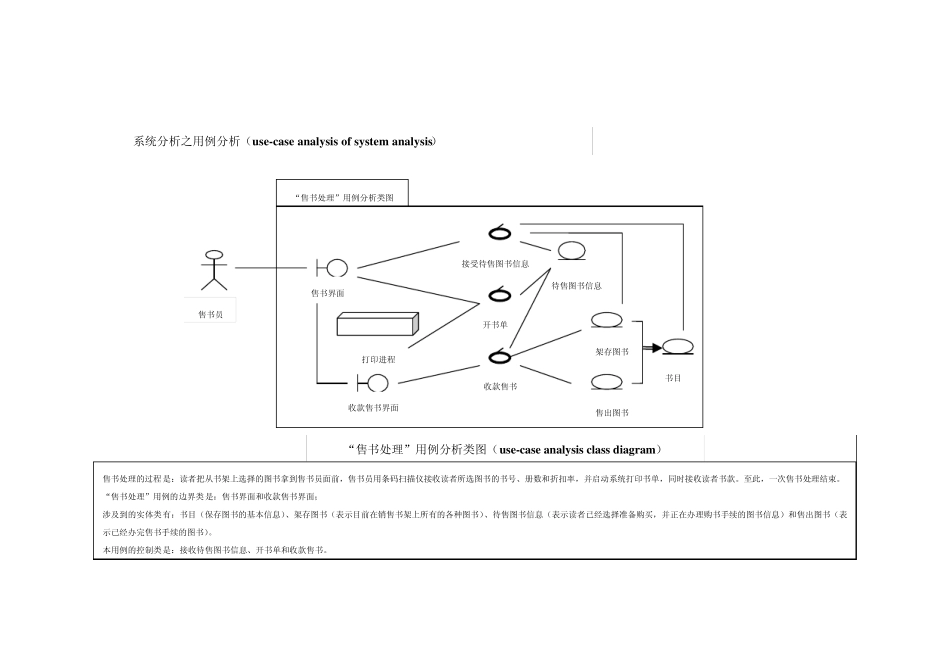

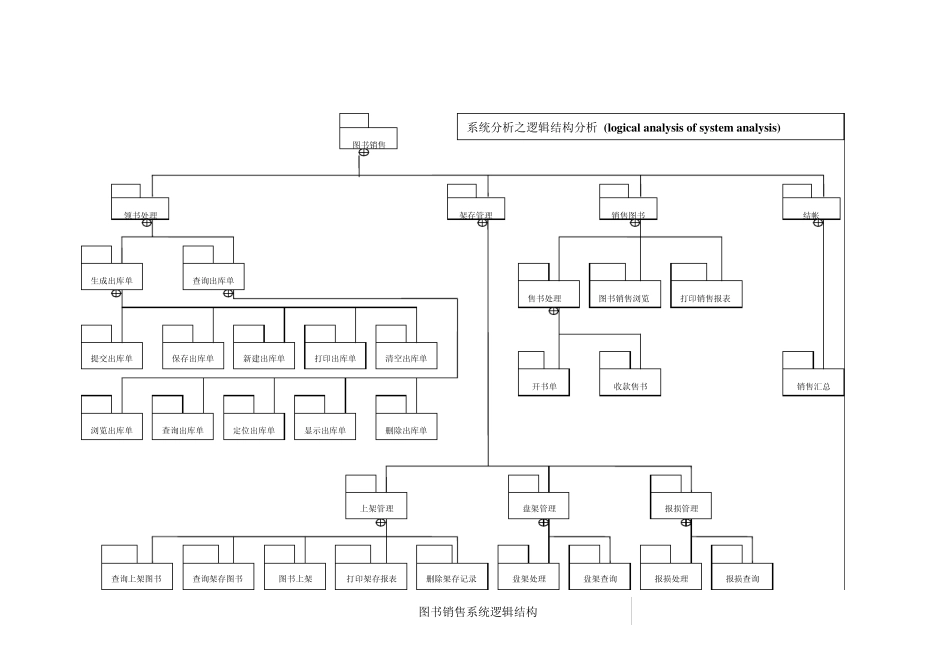

架存管理 盘架查询 打印架存报表 报损查询 报损处理 盘架处理 图书上架 删除架存记录 查询架存图书 查询上架图书 图书销售 领书处理 生成出库单 查询出库单 保存出库单 提交出库单 新建出库单 打印出库单 清空出库单 删除出库单 显示出库单 查询出库单 定位出库单 浏览出库单 报损管理 上架管理 盘架管理 结帐 销售汇总 销售图书 图书销售浏览 打印销售报表 售书处理 收款售书 开书单 图书销售系统逻辑结构 系统分析之逻辑结构分析 (logical analy sis of sy stem analy sis) “售书处理”用例分析类图 售书员 待售图书信息 架存图书 接受待售图书信息 开书单 收款售书 书目 售出图书 收款售书界面 售书界面 打印进程 “售书处理”用例分析类图（use-case analysis class diagram） 售书处理的过程是：读者把从书架上选择的图书拿到售书员面前，售书员用条码扫描仪接收读者所选图书的书号、册数和折扣率，并启动系统打印书单，同时接收读者书款。至此，一次售书处理结束。 “售书处理”用例的边界类是：售书界面和收款售书界面； 涉及到的实体类有：书目（保存图书的基本信息）、架存图书（表示目前在销售书架上所有的各种图书）、待售图书信息（表示读者已经选择准备购买，并正在办理购书手续的图书信息）和售出图书（表示已经办完售书手续的图书）。 本用例的控制类是：接收待售图书信息、开书单和收款售书。 系统分析之用例分析（use-case analysis of system analysis） “售书处理”分析交互图 售书界面 收款售书界面 售书员 打印进程 接受待售图书信息 开书单 收款售书 待售图书信息 架存图书 售出图书 书目 1 书号、册数、折扣率 2 书号、册数、折扣率 3 取书目信息 4 架存信息 1 0 交款总金额 1 2 售出图书 1 1 减架存书量 9 图书信息 8 书单 6 开书单 7 图书信息 5 图书信息 “售书处理”分析交互图（use-case analysis collaboration diagram） 售书员把读者要购买的图书书号、册数和折扣率输入到“售书界面”中，由“接收待售图书信息”控制类从“书目”和“架存图书”实体类中取出待售图书的有关信息，放到产生的“待售图书信息”对象之中。由“开书单”控制类控制产生书单，并把书单信息送“打印进程”打印书单。待读者交款后，由“收款售书”控制类产生“售出图书”对象。 概念类字典（conception class dict...
