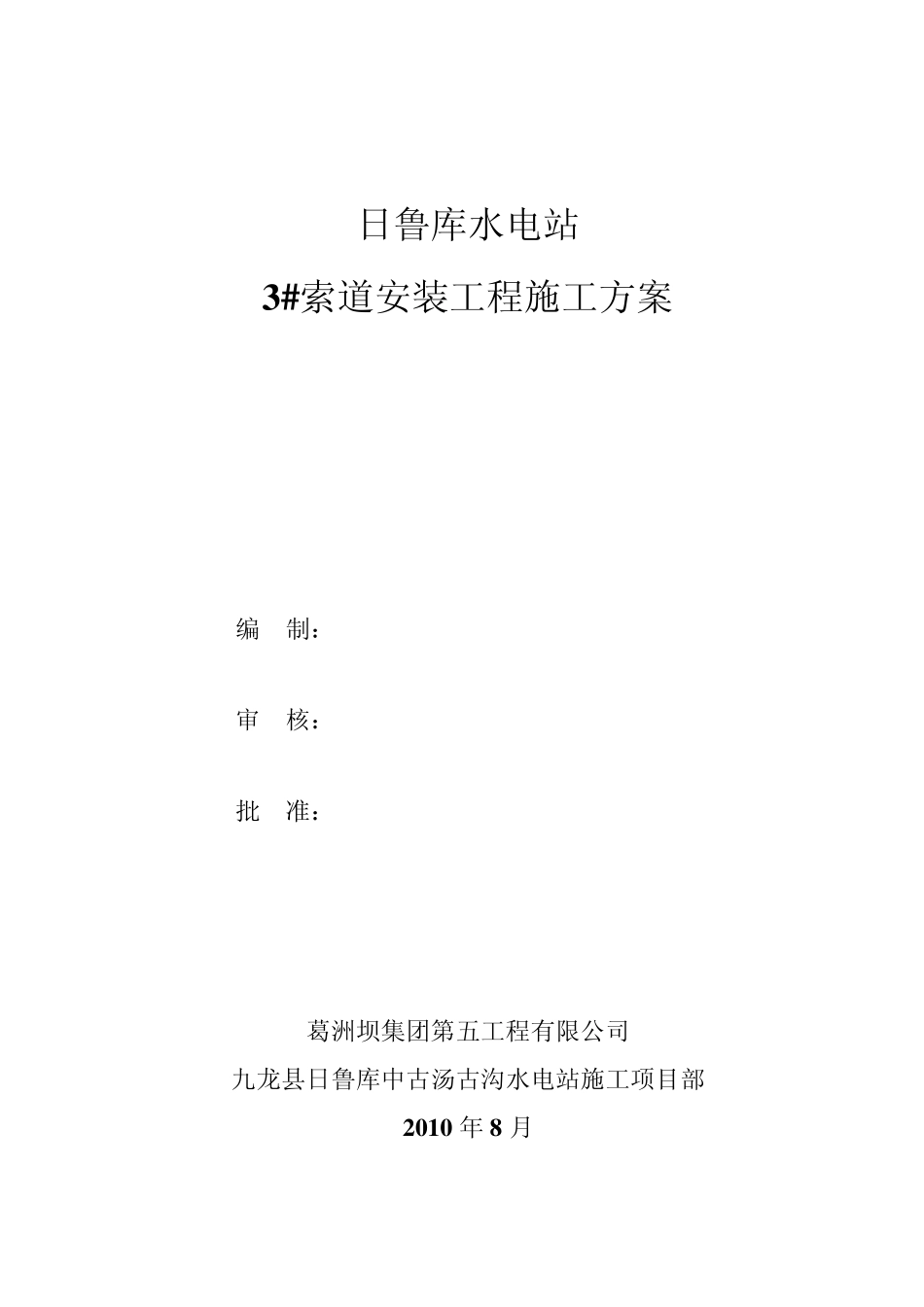

日鲁库水电站 3 # 索道安装工程施工方案 编 制： 审 核： 批 准： 葛洲坝集团第五工程有限公司 九龙县日鲁库中古汤古沟水电站施工项目部 2 0 1 0 年 8 月 日鲁库索道施工方案 第 1 页 共 1 4 页 目 录 1 编制目的及依据 2 工程概况 3 3#索道安装过程简述 4 3#索道安装工艺流程(见下图) 5 3#索道设备清点检查、运输、保管 6 地锚埋件安装 7 基础混凝土施工 8 卷扬机安装 9 电气设备安装 10 牌坊安装 11 绳索系统安装 12 3#索道安装重点、难点分析 日鲁库索道施工方案 第 2 页 共 1 4 页 1 编制目的及依据 1.1 编制目的 为全面性指导日鲁库水电站3#索道安装施工，特制定本方案。 1.2编制依据 日鲁库水电站隧洞施工支洞布置图。 国家有关起重机设备安装规程规范。 2 工程概况 2.1 工程简介 日鲁库水电站3#索道（3#索道结构形式示意图见图1-1，3#索道主要技术参数见表1、2、3），作为前池出口隧洞施工项目的吊装运输手段。3#索道布置方式为：在右岸高程3698m3#索道平台布置上索道基础，在左岸高程3505m公路边布置索道下基础即卷扬机安装平台。（参见附图1：3#索道平面布置图、附图2：3#索道总图） 图1 -1 3 #索道结构形式示意图 表1 3 #索道主要技术参数表 项 目 参 数 3#索道型式 单线循环式 牌坊类型 人字架式 日鲁库索道施工方案 第 3 页 共 1 4 页 项 目 参 数 上牌坊顶高程(m) 3698 下牌坊顶高程(m) 3505 控制范围(m) 0+000+320.00 控制高程(m) 高程3505.00～3694.00 额定起重量(t) 4 表2 3 # 索道主要技术参数表 序号 项 目 名 称 单位 参数值 备 注 1 跨度（设计/实用） M 320/320 2 满载时承重索最大垂度 % 3 3 最大起升高度 M 4m 4 牵引机构电机 台 1×75KW 5 电机转速 R/min 1000 2.2 3#索道安装工作内容 2.2.1 3#索道基础埋件、3#索道（专用安装设备、附件等）所有部件的场内装卸运输、安装现场的保管。 2.2.2 3#索道防雷接地工程（3#索道～混凝土基础）的安装、管理和维修，安装用锚固点的布置及施工。 2.2.3 辅助安装专用工具、机具及预埋件的安装，安装所用施工设备的组装、拆卸和维护。3#索道本体设备的安装（包括：结构设备、绳索系统、电气系统等）。 2.2.4 3#索道试车、性能测试所需设备、试重块、工具、材料、润滑油、仪表等准备。 2.2.5 3#索道安装临时设施规划、...
