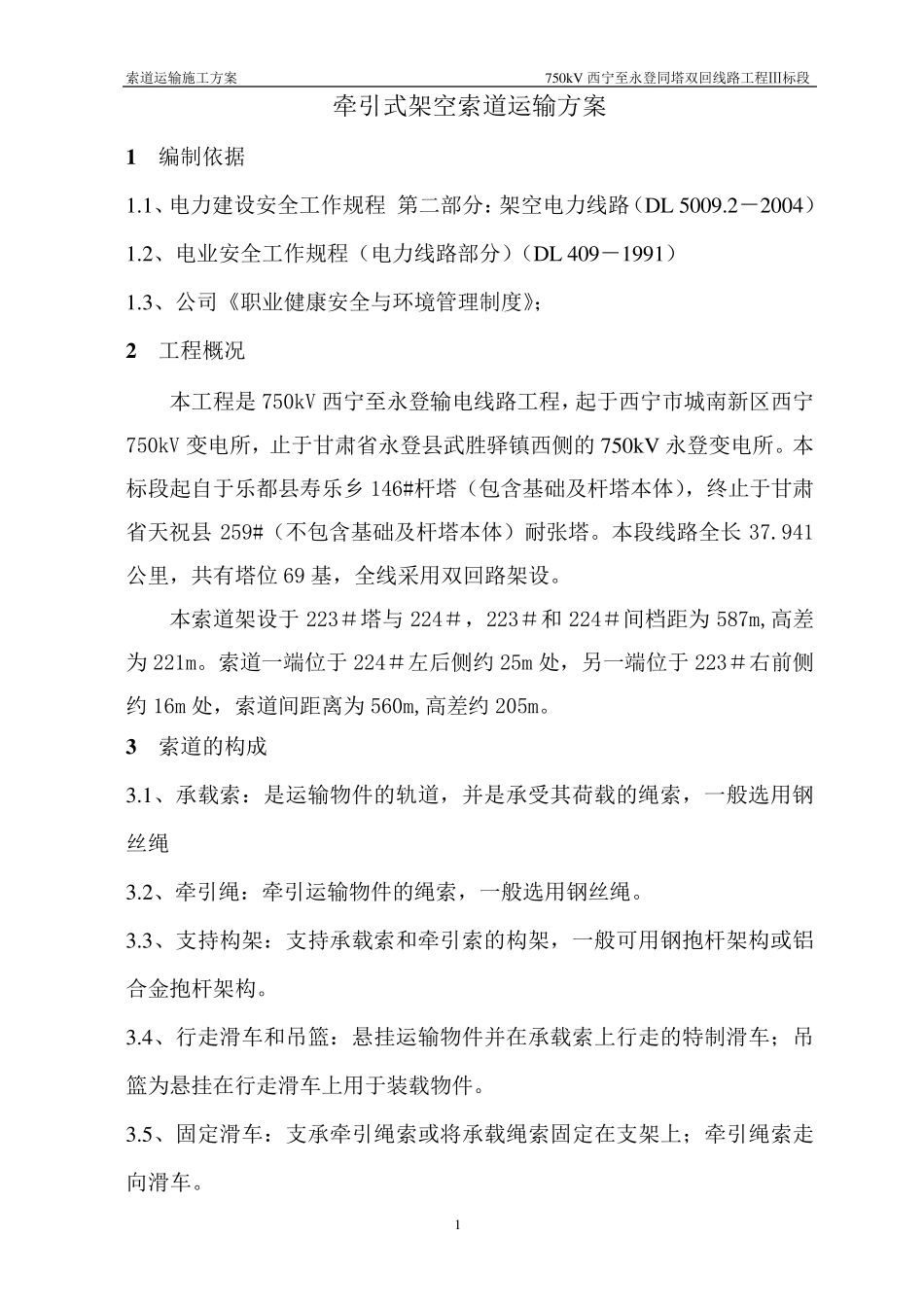

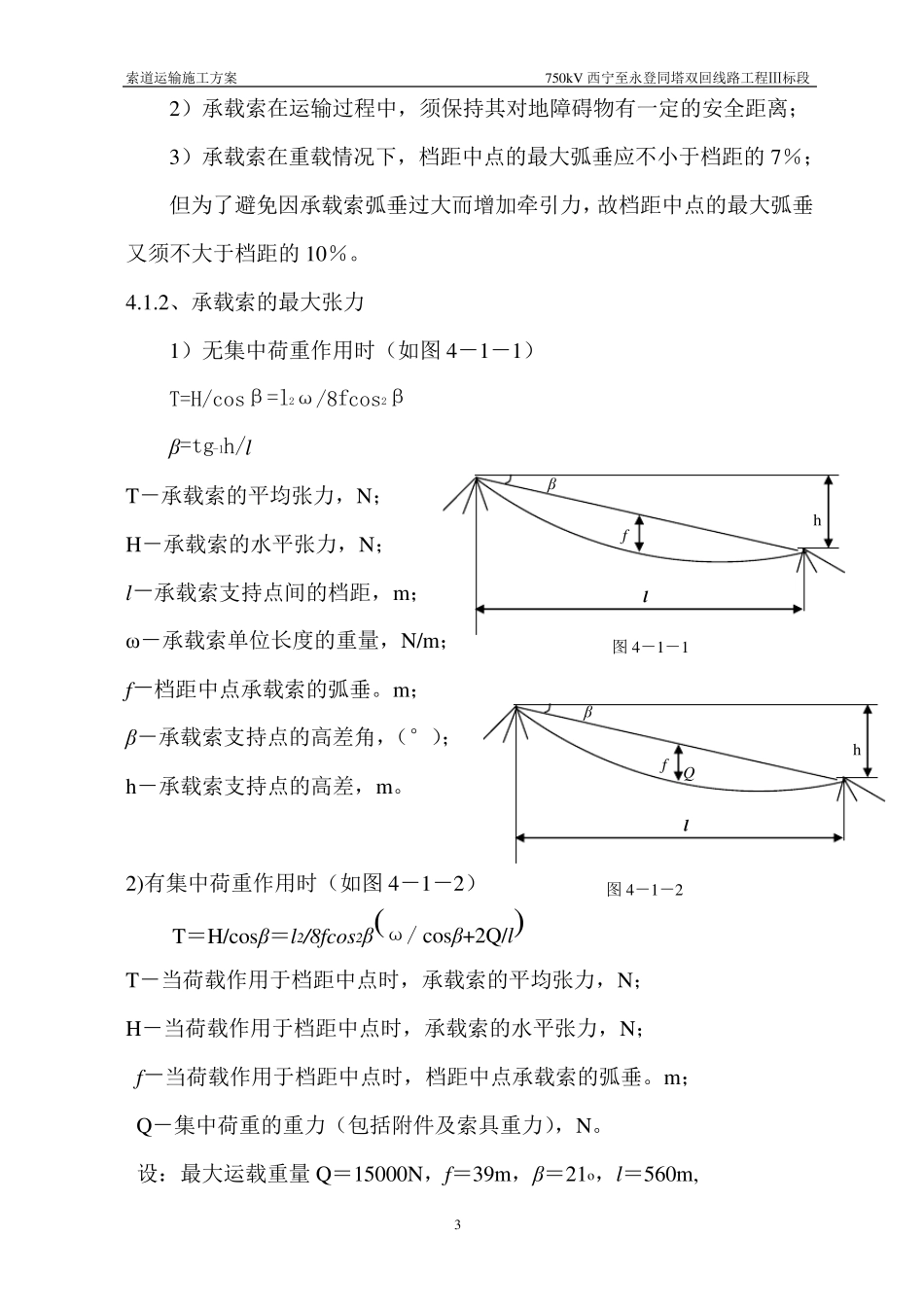

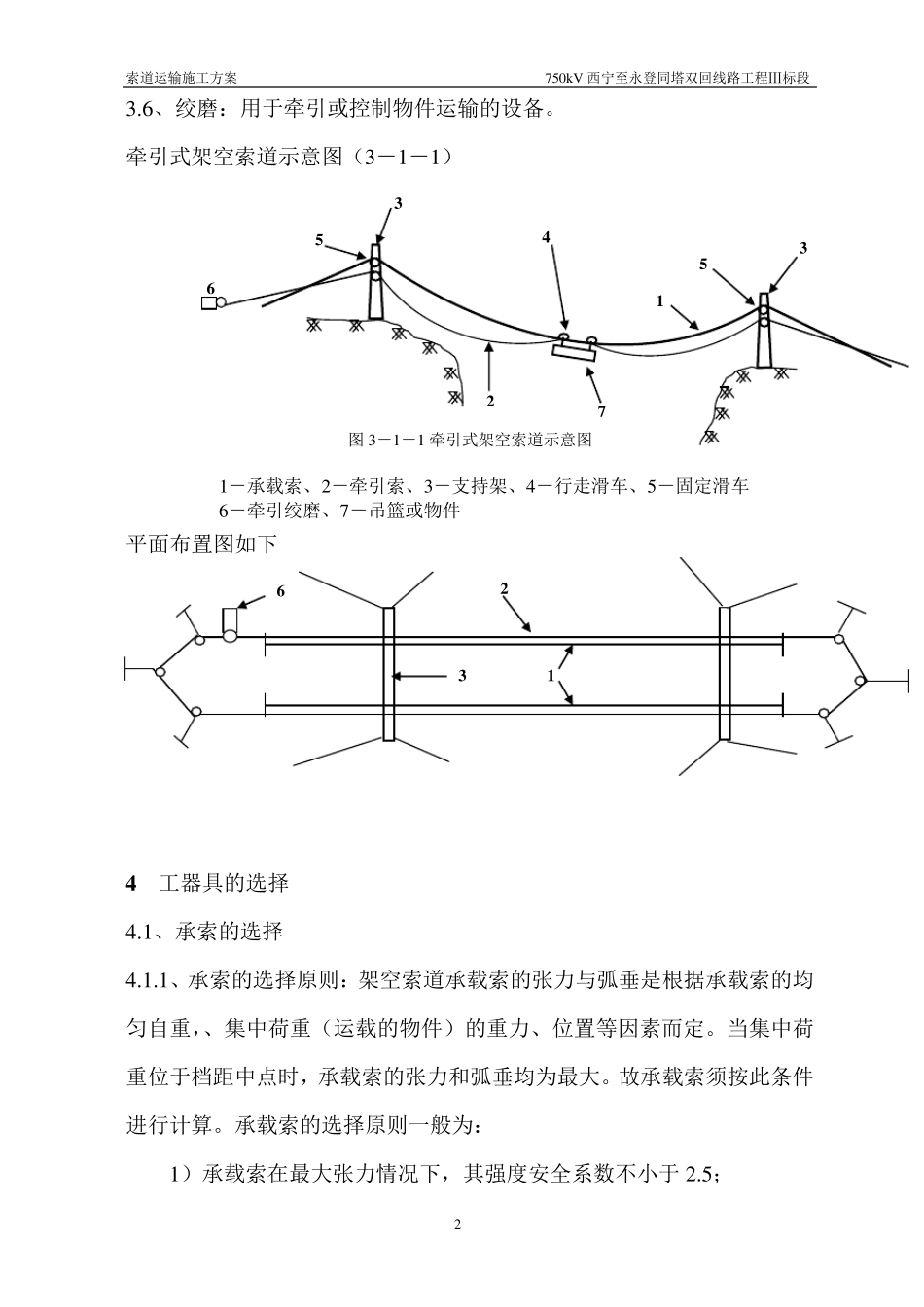

索道运输施工方案 750kV 西宁至永登同塔双回线路工程Ⅲ标段 1 牵引式架空索道运输方案 1 编制依据 1.1、电力建设安全工作规程 第二部分：架空电力线路（DL 5009.2－2004） 1.2、电业安全工作规程（电力线路部分）（DL 409－1991） 1.3、公司《职业健康安全与环境管理制度》； 2 工程概况 本工程是 750kV 西宁至永登输电线路工程，起于西宁市城南新区西宁750kV 变电所，止于甘肃省永登县武胜驿镇西侧的 750kV 永登变电所。本标段起自于乐都县寿乐乡 146#杆塔（包含基础及杆塔本体），终止于甘肃省天祝县 259#（不包含基础及杆塔本体）耐张塔。本段线路全长 37.941公里，共有塔位 69 基，全线采用双回路架设。 本索道架设于 223＃塔与 224＃，223＃和 224＃间档距为 587m,高差为 221m。索道一端位于 224＃左后侧约 25m 处，另一端位于 223＃右前侧约 16m 处，索道间距离为 560m,高差约 205m。 3 索道的构成 3.1、承载索：是运输物件的轨道，并是承受其荷载的绳索，一般选用钢丝绳 3.2、牵引绳：牵引运输物件的绳索，一般选用钢丝绳。 3.3、支持构架：支持承载索和牵引索的构架，一般可用钢抱杆架构或铝合金抱杆架构。 3.4、行走滑车 和吊 篮 ：悬 挂 运输物件并在 承载索上 行走的特 制滑车 ；吊篮 为悬 挂 在 行走滑车 上 用于装 载物件。 3.5、固 定 滑车 ：支承牵引绳索或将 承载绳索固 定 在 支架上 ；牵引绳索走向 滑车 。 索道运输施工方案 750kV 西宁至永登同塔双回线路工程Ⅲ标段 2 3.6、绞磨：用于牵引或控制物件运输的设备。 牵引式架空索道示意图（3－1－1） 图 3－1－1 牵引式架空索道示意图 1－承载索、2－牵引索、3－支持架、4－行走滑车、5－固定滑车 6－牵引绞磨、7－吊篮或物件 平面布置图如下 4 工器具的选择 4.1、承索的选择 4.1.1、承索的选择原则：架空索道承载索的张力与弧垂是根据承载索的均匀自重，、集中荷重（运载的物件）的重力、位置等因素而定。当集中荷重位于档距中点时，承载索的张力和弧垂均为最大。故承载索须按此条件进行计算。承载索的选择原则一般为： 1）承载索在最大张力情况下，其强度安全系数不小于 2.5； 4 1 3 25 6 3 5 7 1 2 3 6 索道运输施工方案 750kV 西宁至永登同塔双回线路工程Ⅲ标段 3 2）承载索在运输过程中，须保持其对地障碍物有一定的安全距离； 3）承载索在重载情况下，档距中...
