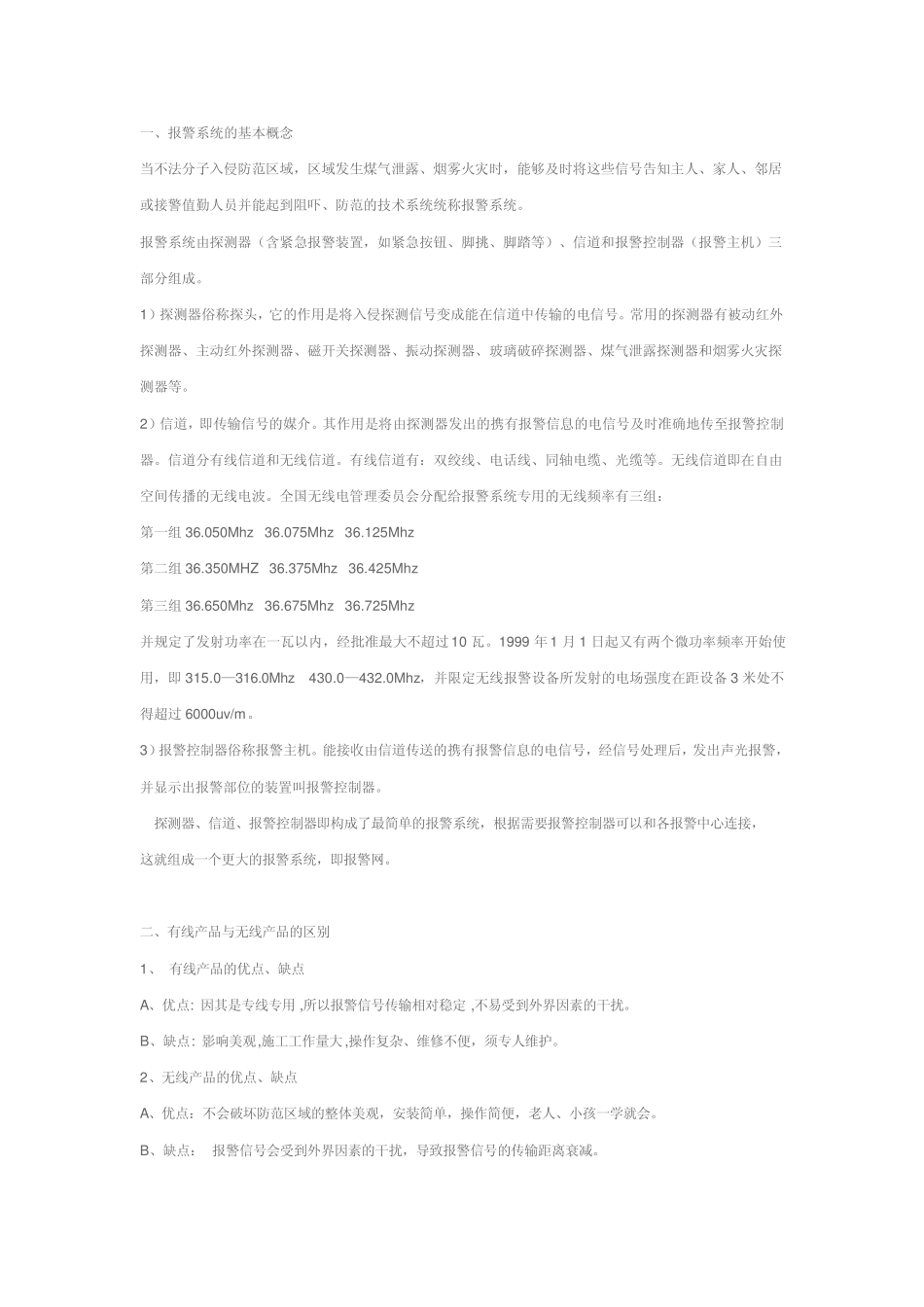

一、报警系统的基本概念 当不法分子入侵防范区域，区域发生煤气泄露、烟雾火灾时，能够及时将这些信号告知主人、家人、邻居或接警值勤人员并能起到阻吓、防范的技术系统统称报警系统。 报警系统由探测器（含紧急报警装置，如紧急按钮、脚挑、脚踏等）、信道和报警控制器（报警主机）三部分组成。 1）探测器俗称探头，它的作用是将入侵探测信号变成能在信道中传输的电信号。常用的探测器有被动红外探测器、主动红外探测器、磁开关探测器、振动探测器、玻璃破碎探测器、煤气泄露探测器和烟雾火灾探测器等。 2）信道，即传输信号的媒介。其作用是将由探测器发出的携有报警信息的电信号及时准确地传至报警控制器。信道分有线信道和无线信道。有线信道有：双绞线、电话线、同轴电缆、光缆等。无线信道即在自由空间传播的无线电波。全国无线电管理委员会分配给报警系统专用的无线频率有三组： 第一组 36.050Mhz 36.075Mhz 36.125Mhz 第二组 36.350MHZ 36.375Mhz 36.425Mhz 第三组 36.650Mhz 36.675Mhz 36.725Mhz 并规定了发射功率在一瓦以内，经批准最大不超过10 瓦。1999 年1 月1 日起又有两个微功率频率开始使用，即 315.0—316.0Mhz 430.0—432.0Mhz，并限定无线报警设备所发射的电场强度在距设备 3 米处不得超过6000uv/m。 3）报警控制器俗称报警主机。能接收由信道传送的携有报警信息的电信号，经信号处理后，发出声光报警，并显示出报警部位的装置叫报警控制器。 探测器、信道、报警控制器即构成了最简单的报警系统，根据需要报警控制器可以和各报警中心连接，这就组成一个更大的报警系统，即报警网。 二、有线产品与无线产品的区别 1、 有线产品的优点、缺点 A、优点: 因其是专线专用 ,所以报警信号传输相对稳定,不易受到外界因素的干扰。 B、缺点: 影响美观,施工工作量大,操作复杂、维修不便，须专人维护。 2、无线产品的优点、缺点 A、优点：不会破坏防范区域的整体美观，安装简单，操作简便，老人、小孩一学就会。 B、缺点： 报警信号会受到外界因素的干扰，导致报警信号的传输距离衰减。 三、被动红外探测器与主动红外探测器的原理比较 1、被动红外探测器是依靠被动的吸收热能动物活动时身体散发出的红外热能进行报警的，也称热释红外探头，其探测器本身是不会发射红外线的。由于这种原理特性，所以易受到外界因素（环境、气候、宠物等）的变化产生误报警情。 2、主动红外对射探测器是以单片机技术...
