红外热成像技术的基础知识VIP免费

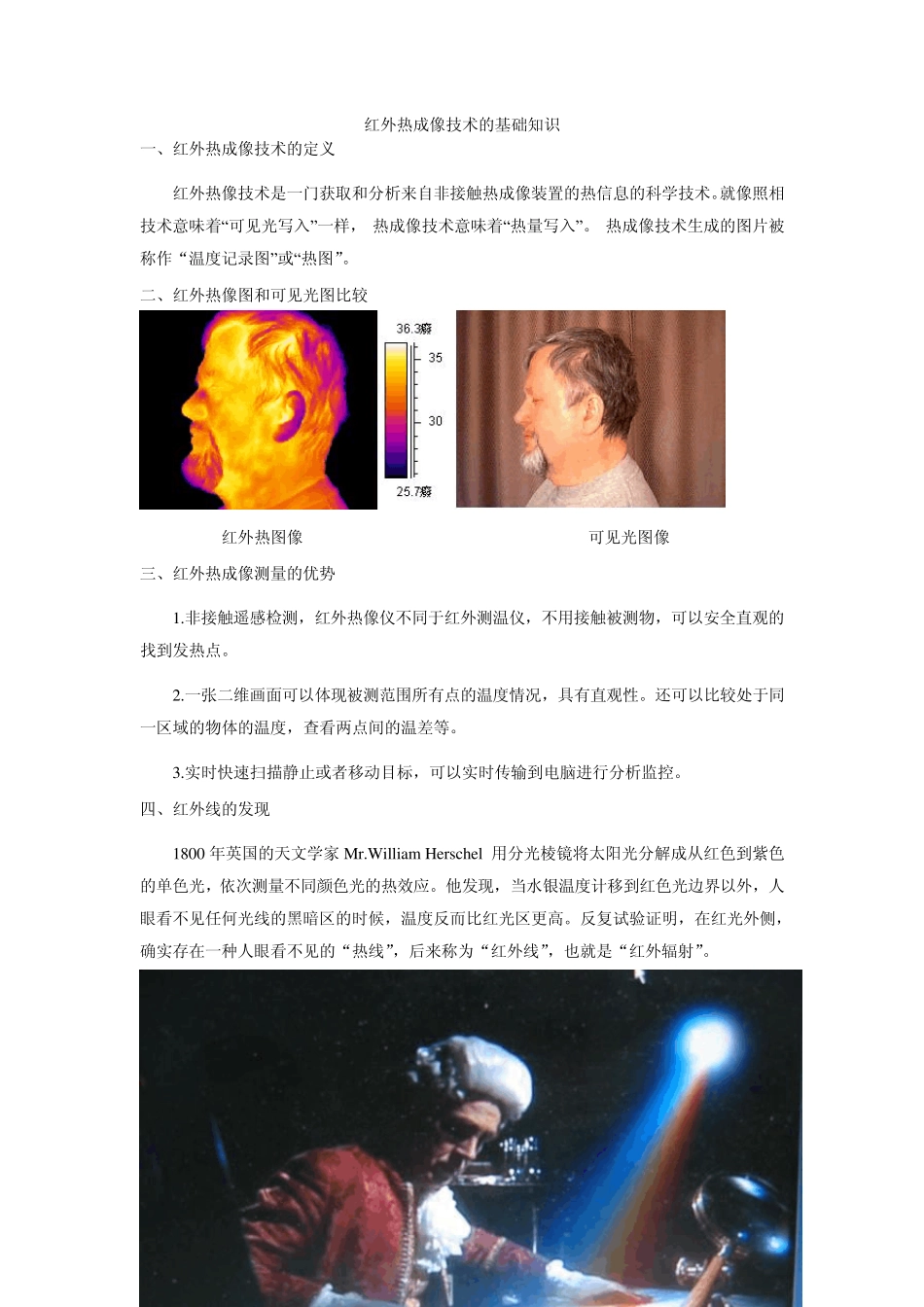

红外热成像技术的基础知识 一、红外热成像技术的定义 红外热像技术是一门获取和分析来自非接触热成像装置的热信息的科学技术。就像照相技术意味着“可见光写入”一样， 热成像技术意味着“热量写入”。 热成像技术生成的图片被称作“温度记录图”或“热图”。 二、红外热像图和可见光图比较 红外热图像 可见光图像 三、红外热成像测量的优势 1.非接触遥感检测，红外热像仪不同于红外测温仪，不用接触被测物，可以安全直观的找到发热点。 2.一张二维画面可以体现被测范围所有点的温度情况，具有直观性。还可以比较处于同一区域的物体的温度，查看两点间的温差等。 3.实时快速扫描静止或者移动目标，可以实时传输到电脑进行分析监控。 四、红外线的发现 1800 年英国的天文学家 Mr.William Herschel 用分光棱镜将太阳光分解成从红色到紫色的单色光，依次测量不同颜色光的热效应。他发现，当水银温度计移到红色光边界以外，人眼看不见任何光线的黑暗区的时候，温度反而比红光区更高。反复试验证明，在红光外侧，确实存在一种人眼看不见的“热线”，后来称为“红外线”，也就是“红外辐射”。 红外线普遍存于自然界中，任何温度高于绝对零度（-273.16℃ ）的物体都会发出红外线，比如冰块。 五、电磁波谱 我们通常把波长大于红色光线波长 0.75µm ，小于1000µm 的这一段电磁波称作“红外线” ，也常称作“红外辐射” 。红外线按照波长不同可以分为：近红外0.75 – 3 µm；中红外3 – 6 µm；远红外6 – 15 µm；极远红外15 – 1000 µm。 六、红外辐射的大气穿透 红外线在大气中穿透比较好的波段，通常称为 “大气窗口” 。红外热成像检测技术，就是利用了所谓的“大气窗口” 。短波窗口在 1--5μ m 之间，而长波窗口则是在 8--14μ m 之间。 一般红外线热像仪使用的波段为:短波 (3µm -- 5µm); 长波 ( 8µm --14µm) 。 七、红外热像仪的工作原理 红外热像仪可将不可见的红外辐射转换成可见的图像。物体的红外辐射经过镜头聚焦到探测器上，探测器将产生电信号，电信号经过放大并数字化到热像仪的电子处理部分，再转换成我们能在显示器上看到的红外图像。 八、红外热像仪的标定 前面曾提到过史蒂芬-波兹曼定律，它给出了黑体的辐射能量与其温度的关系，即： W=ε *σ *T4 式中σ =5.67×10-8w/m².k4， T 为绝对温度， 单位为 K。 红外热像仪的标定正是基于这一理论基础,在...
