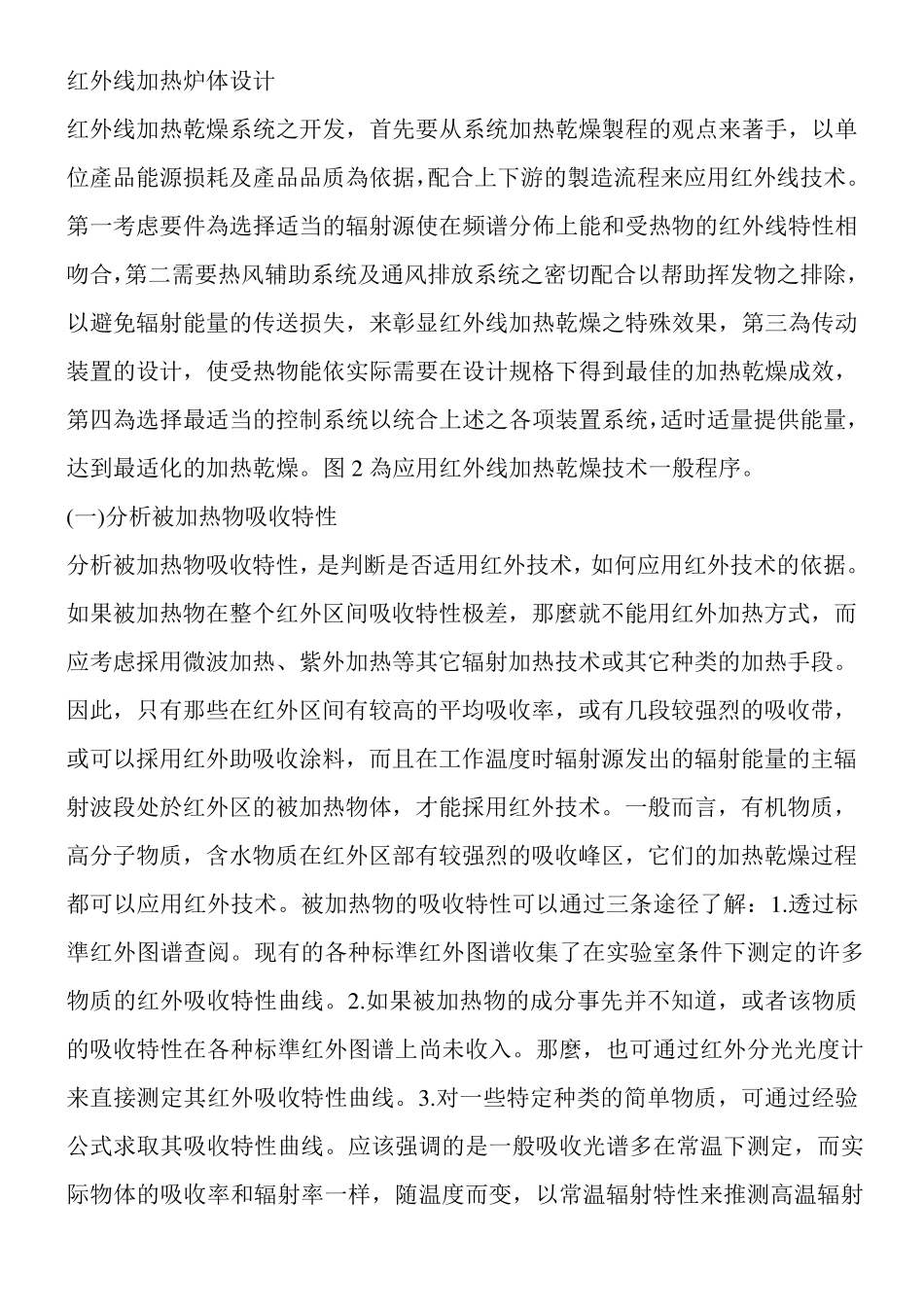

红外线加热炉体设计_第1页
1/21
红外线加热炉体设计_第2页
2/21
红外线加热炉体设计_第3页
3/21
红外线加热炉体设计 红外线加热乾燥系统之开发,首先要从系统加热乾燥製程的观点来著手,以单位產品能源损耗及產品品质為依据,配合上下游的製造流程来应用红外线技术。第一考虑要件為选择适当的辐射源使在频谱分佈上能和受热物的红外线特性相吻合,第二需要热风辅助系统及通风排放系统之密切配合以帮助挥发物之排除,以避免辐射能量的传送损失,来彰显红外线加热乾燥之特殊效果,第三為传动装置的设计,使受热物能依实际需要在设计规格下得到最佳的加热乾燥成效,第四為选择最适当的控制系统以统合上述之各项装置系统,适时适量提供能量,达到最适化的加热乾燥。图 2 為应用红外线加热乾燥技术一般程序。 (一)分析被加热物吸收特性 分析被加热物吸收特性,是判断是否适用红外技术,如何应用红外技术的依据。如果被加热物在整个红外区间吸收特性极差,那麼就不能用红外加热方式,而应考虑採用微波加热、紫外加热等其它辐射加热技术或其它种类的加热手段。因此,只有那些在红外区间有较高的平均吸收率,或有几段较强烈的吸收带,或可以採用红外助吸收涂料,而且在工作温度时辐射源发出的辐射能量的主辐射波段处於红外区的被加热物体,才能採用红外技术。一般而言,有机物质,高分子物质,含水物质在红外区部有较强烈的吸收峰区,它们的加热乾燥过程都可以应用红外技术。被加热物的吸收特性可以通过三条途径了解:1 .透过标準红外图谱查阅。现有的各种标準红外图谱收集了在实验室条件下测定的许多物质的红外吸收特性曲线。2 .如果被加热物的成分事先并不知道,或者该物质的吸收特性在各种标準红外图谱上尚未收入。那麼,也可通过红外分光光度计来直接测定其红外吸收特性曲线。3 .对一些特定种类的简单物质,可通过经验公式求取其吸收特性曲线。应该强调的是一般吸收光谱多在常温下测定,而实际物体的吸收率和辐射率一样,随温度而变,以常温辐射特性来推测高温辐射特性只是一种近似的分析。必要时应测定工作温度区间的吸收特性及其在温度区间的温度变化规律,以便掌握其动态吸收特性。 (二)合理选择红外辐射源 红外加热技术取得成效的必备条件是有一个良好的红外吸收体和一个与之能实现红外光谱匹配的辐射源,这样才能形成完整的红外加热技术,取得高效率传热,达到节约能源的效果。红外辐射源可分為两类: 1 . 追求波段型光谱匹配的覆盖性红外辐射源。 2 . 追求波长型光谱匹配的选择性红外辐射源 由於配製技术上的难度和考虑使用时...
