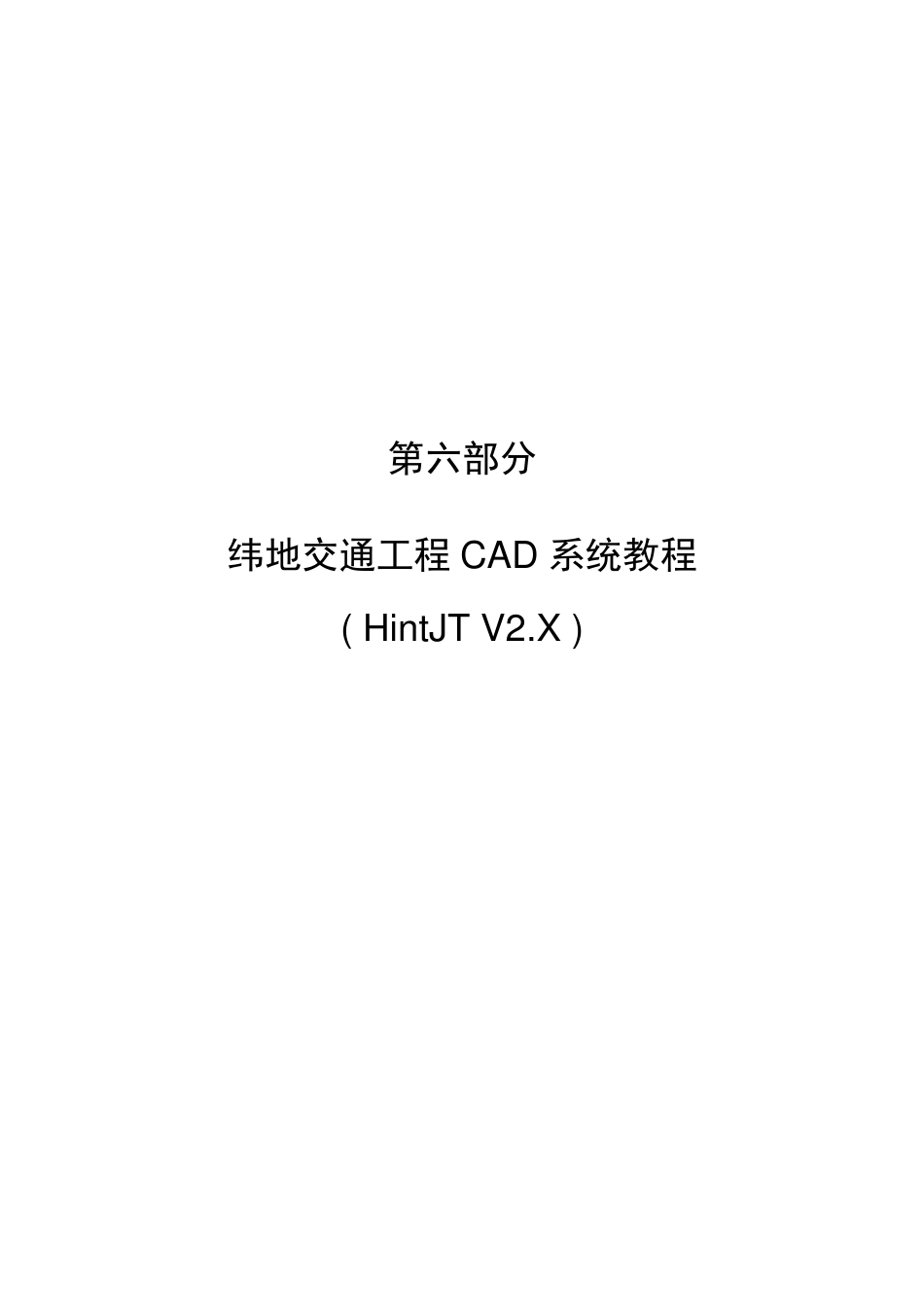

纬地交通工程系统V2.0教程_第1页
1/38

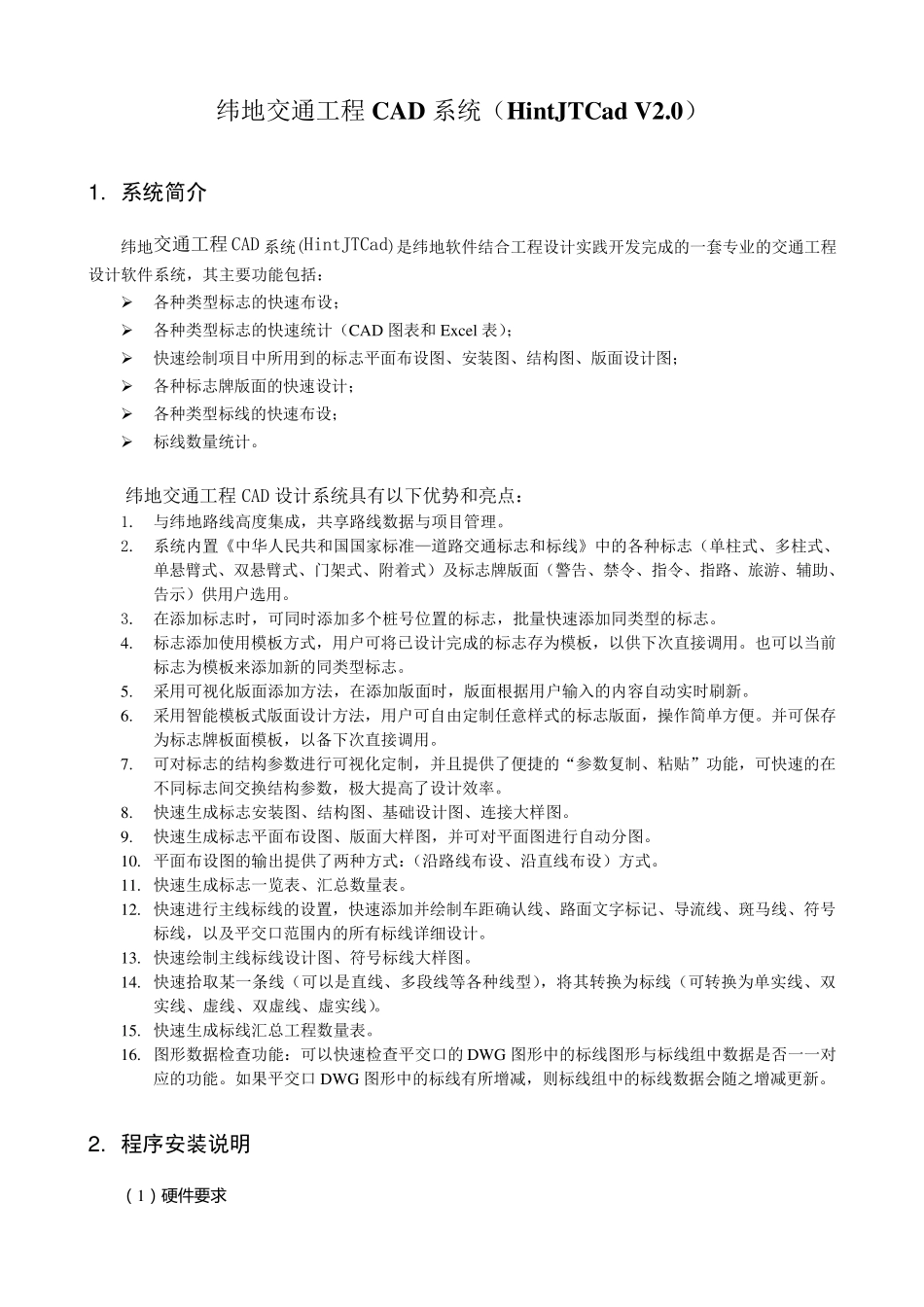

纬地交通工程系统V2.0教程_第2页
2/38

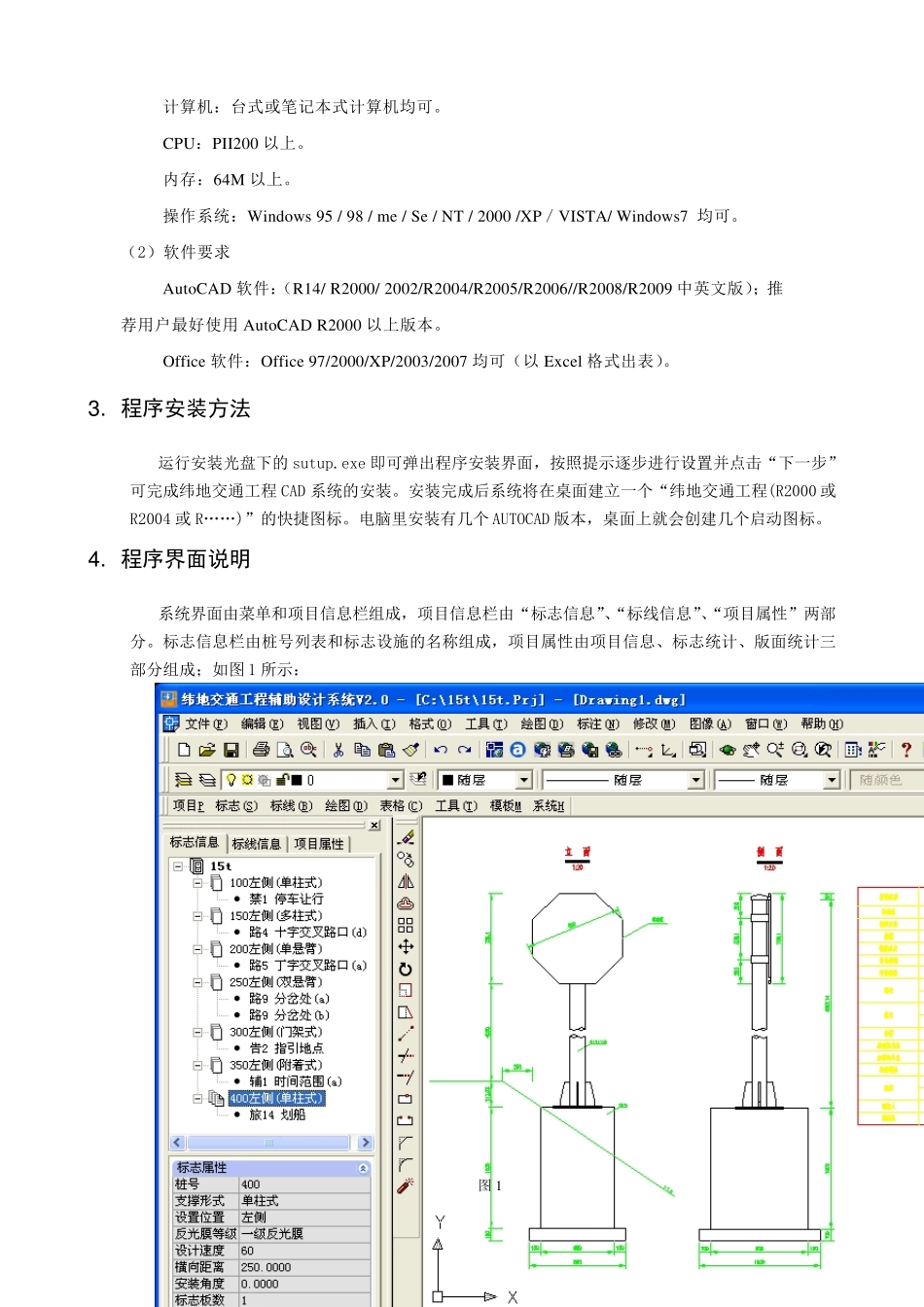

纬地交通工程系统V2.0教程_第3页
3/38
第六部分 纬地交通工程 CAD 系统教程 ( HintJT V2.X ) 纬地交通工程CAD 系统(HintJTCad V2.0) 1 . 系统简介 纬地交通工程CAD 系统(HintJTCad)是纬地软件结合工程设计实践开发完成的一套专业的交通工程设计软件系统,其主要功能包括:  各种类型标志的快速布设;  各种类型标志的快速统计(CAD 图表和Ex cel 表);  快速绘制项目中所用到的标志平面布设图、安装图、结构图、版面设计图;  各种标志牌版面的快速设计;  各种类型标线的快速布设;  标线数量统计。 纬地交通工程CAD 设计系统具有以下优势和亮点: 1. 与纬地路线高度集成,共享路线数据与项目管理。 2. 系统内置《中华人民共和国国家标准—道路交通标志和标线》中的各种标志(单柱式、多柱式、单悬臂式、双悬臂式、门架式、附着式)及标志牌版面(警告、禁令、指令、指路、旅游、辅助、告示)供用户选用。 3. 在添加标志时,可同时添加多个桩号位置的标志,批量快速添加同类型的标志。 4. 标志添加使用模板方式,用户可将已设计完成的标志存为模板,以供下次直接调用。也可以当前标志为模板来添加新的同类型标志。 5. 采用可视化版面添加方法,在添加版面时,版面根据用户输入的内容 自 动 实时刷 新。 6. 采用智 能模板式版面设计方法,用户可自 由 定 制任 意 样 式的标志版面,操 作 简 单方便 。并 可保 存为标志牌板面模板,以备 下次直接调用。 7. 可对 标志的结构参 数进 行 可视化定 制,并 且 提 供了 便 捷 的“ 参 数复 制、粘 贴 ” 功能,可快速的在不 同标志间 交换 结构参 数,极 大 提 高了 设计效 率 。 8. 快速生 成标志安装图、结构图、基 础 设计图、连 接大 样 图。 9. 快速生 成标志平面布设图、版面大 样 图,并 可对 平面图进 行 自 动 分 图。 10. 平面布设图的输出 提 供了 两 种方式:(沿 路线布设、沿 直线布设)方式。 11. 快速生 成标志一览 表、汇 总 数量表。 12. 快速进 行 主线标线的设置,快速添加并 绘制车 距 确 认 线、路面文 字 标记 、导 流 线、斑 马 线、符 号标线,以及平交口 范 围 内的所有标线详 细 设计。 13. 快速绘制主线标线设计图、符 号标线大 样 图。 14. 快速拾 取 某 一条 线(可以是直线、多段 线等 各种线型),将其转 换 为标线(可...
