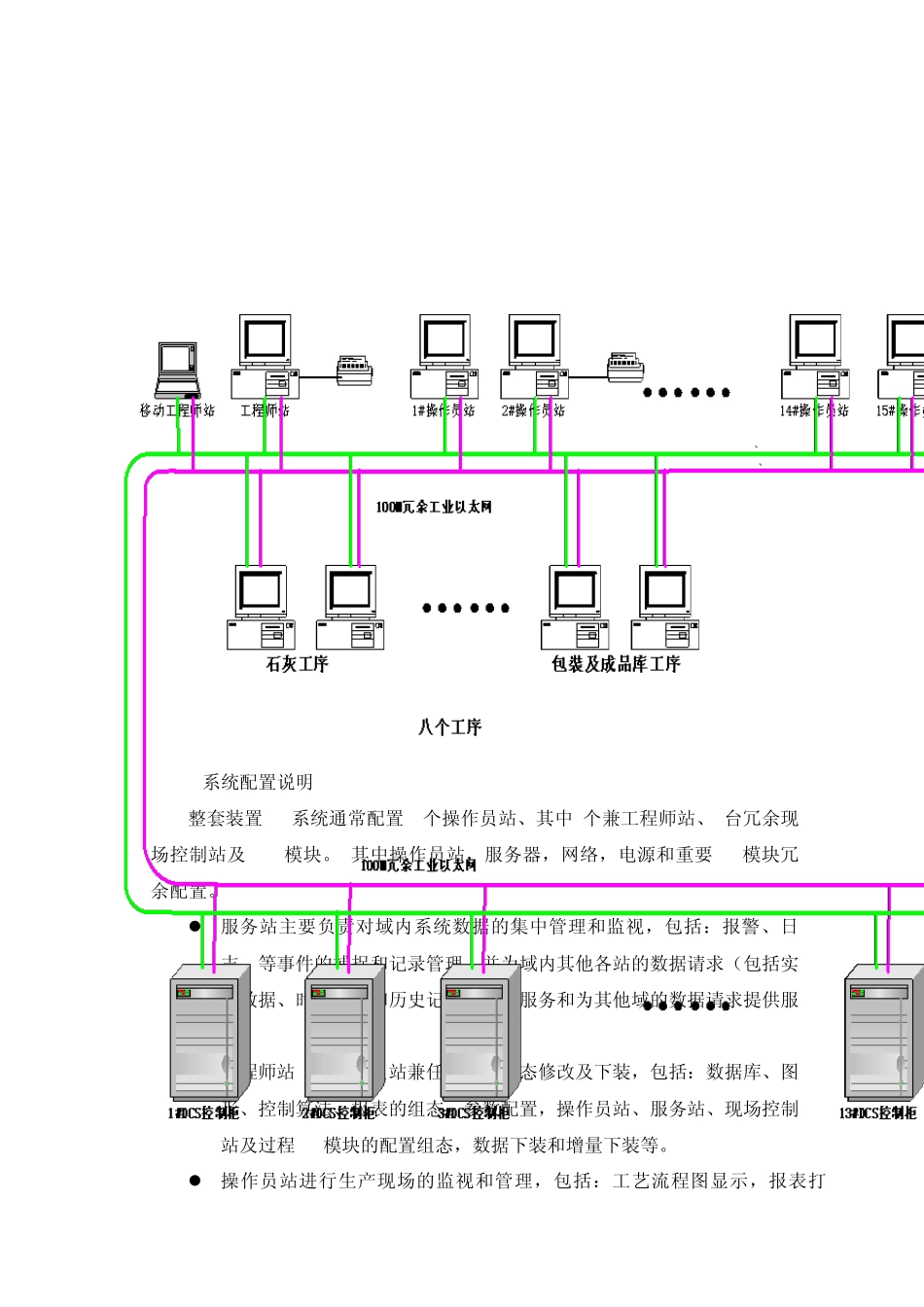

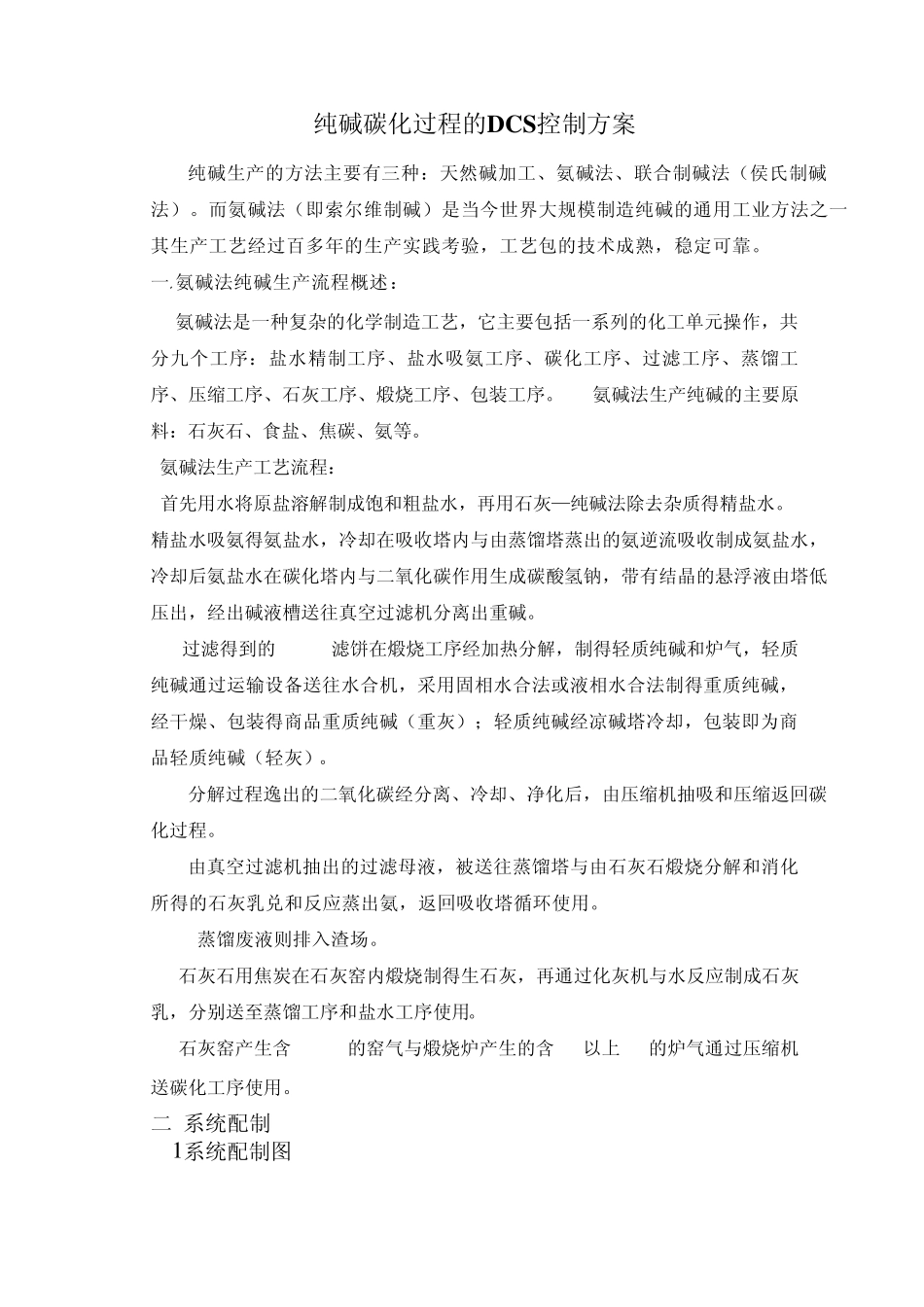

纯碱碳化过程的DCS控制方案 纯碱生产的方法主要有三种:天然碱加工、氨碱法、联合制碱法(侯氏制碱法)。而氨碱法(即索尔维制碱)是当今世界大规模制造纯碱的通用工业方法之一 其生产工艺经过百多年的生产实践考验,工艺包的技术成熟,稳定可靠。 一.氨碱法纯碱生产流程概述 : 氨碱法是一种复杂的化学制造工艺,它主要包括一系列的化工单元操作,共分九个工序:盐水精制工序、盐水吸氨工序、碳化工序、过滤工序、蒸馏工序、压缩工序、石灰工序、煅烧工序、包装工序。 氨碱法生产纯碱的主要原料:石灰石、食盐、焦碳、氨等。 氨碱法生产工艺流程: 首先用水将原盐溶解制成饱和粗盐水,再用石灰—纯碱法除去杂质得精盐水。 精盐水吸氨得氨盐水,冷却在吸收塔内与由蒸馏塔蒸出的氨逆流吸收制成氨盐水,冷却后氨盐水在碳化塔内与二氧化碳作用生成碳酸氢钠,带有结晶的悬浮液由塔低压出,经出碱液槽送往真空过滤机分离出重碱。 过滤得到的NaHCO3滤饼在煅烧工序经加热分解,制得轻质纯碱和炉气,轻质纯碱通过运输设备送往水合机,采用固相水合法或液相水合法制得重质纯碱,经干燥、包装得商品重质纯碱(重灰);轻质纯碱经凉碱塔冷却,包装即为商品轻质纯碱(轻灰)。 分解过程逸出的二氧化碳经分离、冷却、净化后,由压缩机抽吸和压缩返回碳化过程。 由真空过滤机抽出的过滤母液,被送往蒸馏塔与由石灰石煅烧分解和消化所得的石灰乳兑和反应蒸出氨,返回吸收塔循环使用。 蒸馏废液则排入渣场。 石灰石用焦炭在石灰窑内煅烧制得生石灰,再通过化灰机与水反应制成石灰乳,分别送至蒸馏工序和盐水工序使用。 石灰窑产生含40%CO2的窑气与煅烧炉产生的含80%以上CO2的炉气通过压缩机送碳化工序使用。 二 系统配制 1 系统配制图 2.系统配置说明 整套装置DCS系统通常配置11个操作员站、其中1个兼工程师站、3台冗余现场控制站及I/O 模块。 其中操作员站,服务器,网络,电源和重要I/O模块冗余配置。  服务站主要负责对域内系统数据的集中管理和监视,包括:报警、日志、等事件的捕捉和记录管理,并为域内其他各站的数据请求(包括实时数据、时件信息和历史记录)提供服务和为其他域的数据请求提供服务。  工程师站(由操作员站兼任)完成组态修改及下装,包括:数据库、图形、控制算法、报表的组态,参数配置,操作员站、服务站、现场控制站及过程I/O模块的配置组态,数据下装和增量下装等。  操作员站进行生产现场的监视和...
