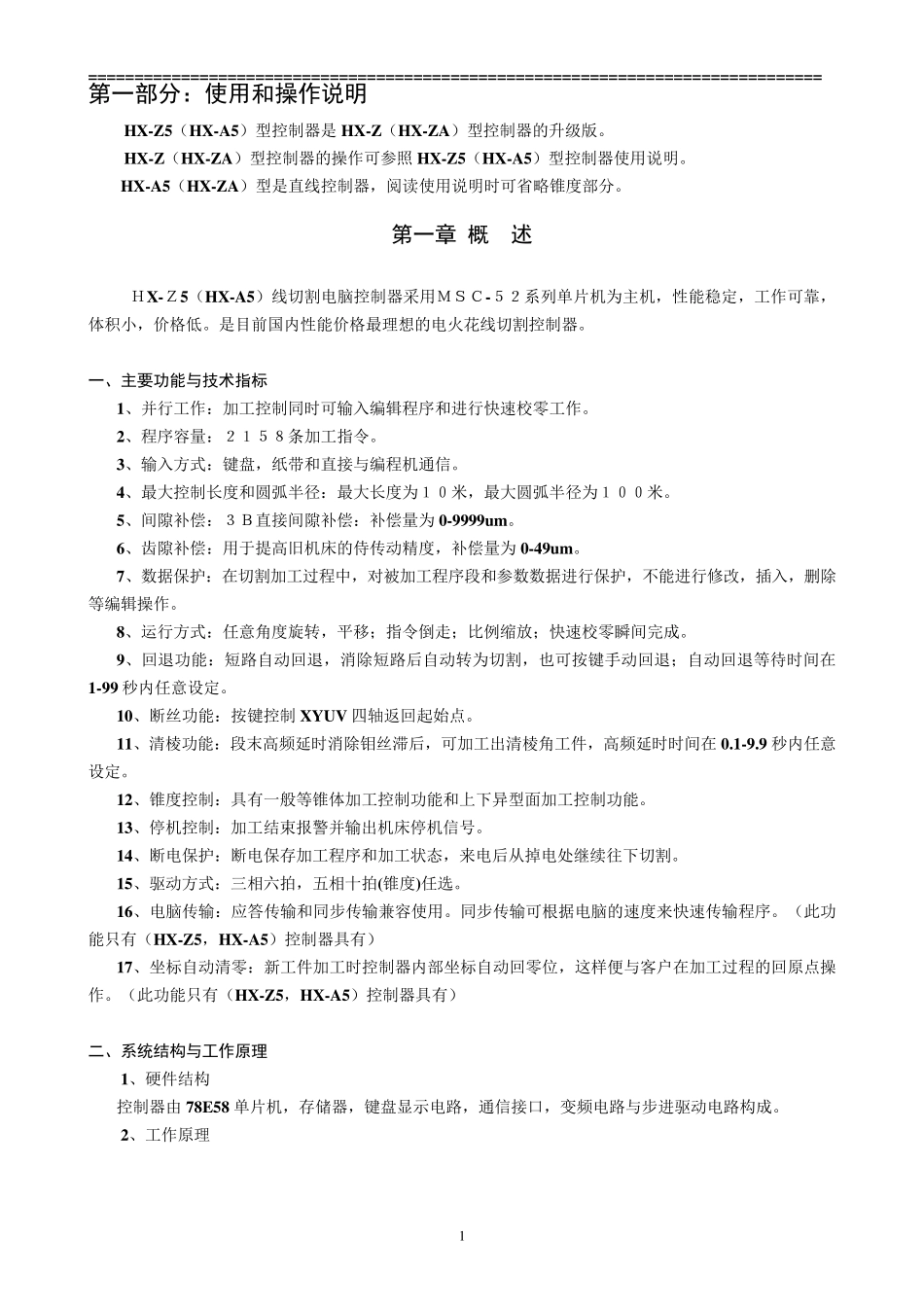

1 =============================================================================== 第一部分:使用和操作说明 HX-Z5(HX-A5)型控制器是HX-Z(HX-ZA)型控制器的升级版。 HX-Z(HX-ZA)型控制器的操作可参照HX-Z5(HX-A5)型控制器使用说明。 HX-A5(HX-ZA)型是直线控制器,阅读使用说明时可省略锥度部分。 第一章 概 述 HX-Z5(HX-A5)线切割电脑控制器采用MSC-52系列单片机为主机,性能稳定,工作可靠,体积小,价格低。是目前国内性能价格最理想的电火花线切割控制器。 一、主要功能与技术指标 1、并行工作:加工控制同时可输入编辑程序和进行快速校零工作。 2、程序容量:2158条加工指令。 3、输入方式:键盘,纸带和直接与编程机通信。 4、最大控制长度和圆弧半径:最大长度为10米,最大圆弧半径为100米。 5、间隙补偿:3B直接间隙补偿:补偿量为0-9999um。 6、齿隙补偿:用于提高旧机床的侍传动精度,补偿量为0-49um。 7、数据保护:在切割加工过程中,对被加工程序段和参数数据进行保护,不能进行修改,插入,删除等编辑操作。 8、运行方式:任意角度旋转,平移;指令倒走;比例缩放;快速校零瞬间完成。 9、回退功能:短路自动回退,消除短路后自动转为切割,也可按键手动回退;自动回退等待时间在1-99 秒内任意设定。 10、断丝功能:按键控制XYUV 四轴返回起始点。 11、清棱功能:段末高频延时消除钼丝滞后,可加工出清棱角工件,高频延时时间在 0.1-9.9 秒内任意设定。 12、锥度控制:具有一般等锥体加工控制功能和上下异型面加工控制功能。 13、停机控制:加工结束报警并输出机床停机信号。 14、断电保护:断电保存加工程序和加工状态,来电后从掉电处继续往下切割。 15、驱动方式:三相六拍,五相十拍(锥度)任选。 16、电脑传输:应答传输和同步传输兼容使用。同步传输可根据电脑的速度来快速传输程序。(此功能只有(HX-Z5,HX-A5)控制器具有) 17、坐标自动清零:新工件加工时控制器内部坐标自动回零位,这样便与客户在加工过程的回原点操作。(此功能只有(HX-Z5,HX-A5)控制器具有) 二、系统结构与工作原理 1、硬件结构 控制器由 78E58 单片机,存储器,键盘显示电路,通信接口,变频电路与步进驱动电路构成。 2、工作原理 2 控制器有待命,上档和第三功能三种运行状态:在待命状态下可进行程序输入,检查,修改,插入,删除和恢复操作以及执行正割,倒割等功能...
