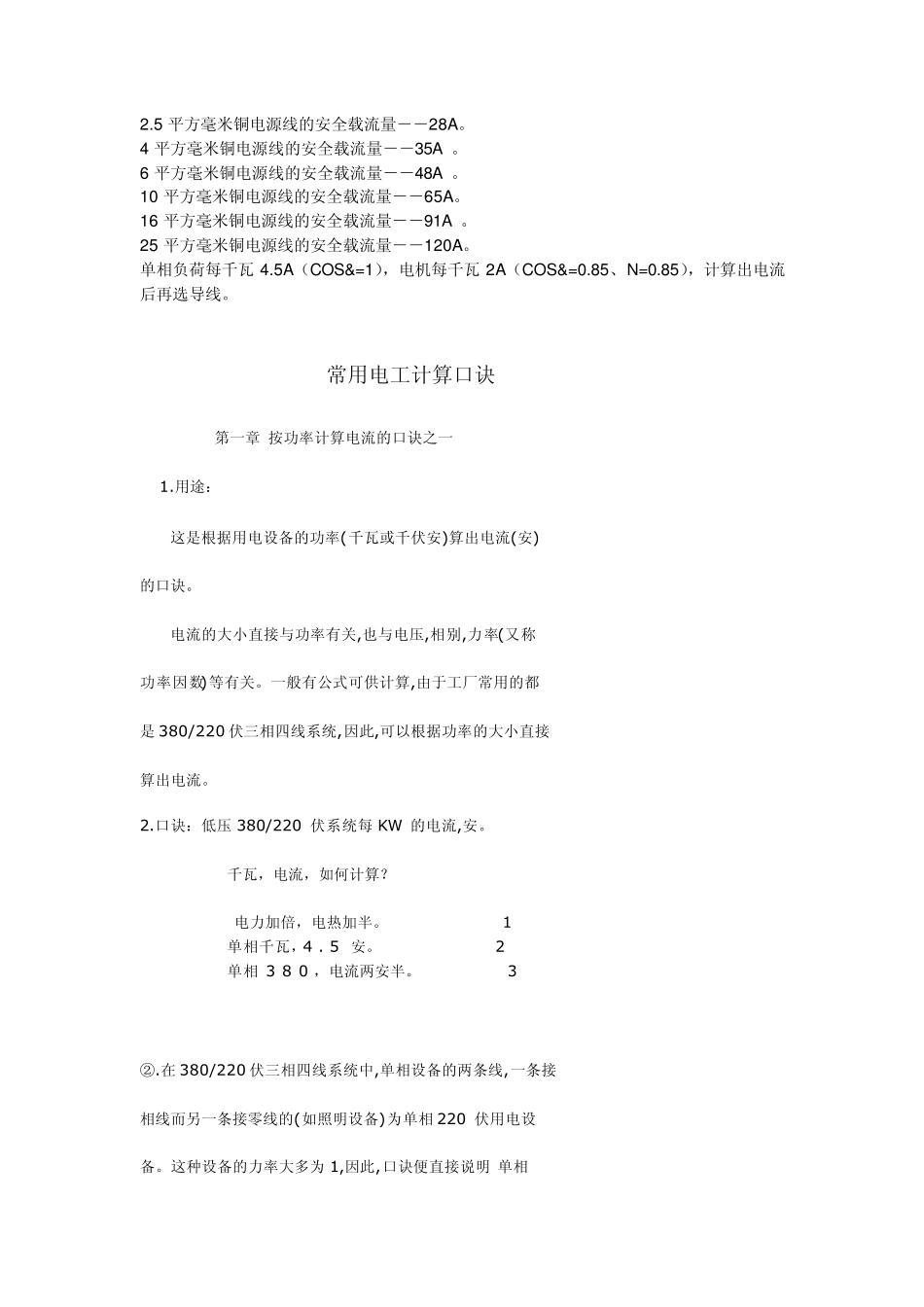

2.5 平方毫米铜电源线的安全载流量－－28A。 4 平方毫米铜电源线的安全载流量－－35A 。 6 平方毫米铜电源线的安全载流量－－48A 。 10 平方毫米铜电源线的安全载流量－－65A。 16 平方毫米铜电源线的安全载流量－－91A 。 25 平方毫米铜电源线的安全载流量－－120A。 单相负荷每千瓦4.5A（COS&=1），电机每千瓦2A（COS&=0.85、N=0.85），计算出电流后再选导线。 常用电工计算口诀 第一章 按功率计算电流的口诀之一 1.用途： 这是根据用电设备的功率(千瓦或千伏安)算出电流(安) 的口诀。 电流的大小直接与功率有关,也与电压,相别,力率(又称 功率因数)等有关。一般有公式可供计算,由于工厂常用的都 是 380/220 伏三相四线系统,因此,可以根据功率的大小直接 算出电流。 2.口诀：低压 380/220 伏系统每KW 的电流,安。 千瓦，电流，如何计算？ 电力加倍，电热加半。 1 单相千瓦，4 . 5 安。 2 单相 3 8 0 ，电流两安半。 3 ②.在 380/220 伏三相四线系统中,单相设备的两条线,一条接 相线而另一条接零线的(如照明设备)为单相220 伏用电设 备。这种设备的力率大多为 1,因此,口诀便直接说明“单相 (每)千瓦4.5 安”。计算时,只要“将千瓦数乘4.5”就是 电流, 安。 同上面一样,它适用于所有以千伏安为单位的单相220 伏 用电设备,以及以千瓦为单位的电热及照明设备,而且也适用 于220 伏的直流。 【例1】 500 伏安(0.5 千伏安)的行灯变压器(220 伏电源侧) 按“单相(每)千瓦4.5 安”算得电流为2.3 安。 【例2】 1000 瓦投光灯按“单相千瓦、4.5 安”算得电流 为4.5 安。 对于电压更低的单相,口诀中没有提到。可以取 220 伏 为标准,看电压降低多少,电流就反过来增大多少。比如 36 伏 电压,以220 伏为标准来说，它降低到 1/6,电流就应增大到 6 倍,即每千瓦的电流为6× 4.5=27 安。比如 36 伏,60 瓦的行 灯每只电流为0.06× 27=1.6 安,5 只便共有8 安。 ③ 在 380/220 伏三相四线系统中,单相设备的两条线都接到 相线上,习惯上称为单相380 伏用电设备(实际是接在两条相 线上)。这种设备当以千瓦为单位时,力率大多为1,口诀也直 接说明:“单相380,电流两安半”。它也包括以千伏安为单 位的380 伏单相设备。计算时,只要“将千瓦或千伏安数乘 2.5 就是电流,安。 【例l】 32 千瓦钼丝电阻炉接单相380 伏,按电流两安半算 得电流为80 安 。 【例2...
