线槽桥架支架安装方法图示VIP免费

线槽桥架支架安装方法图示_第1页
1/7

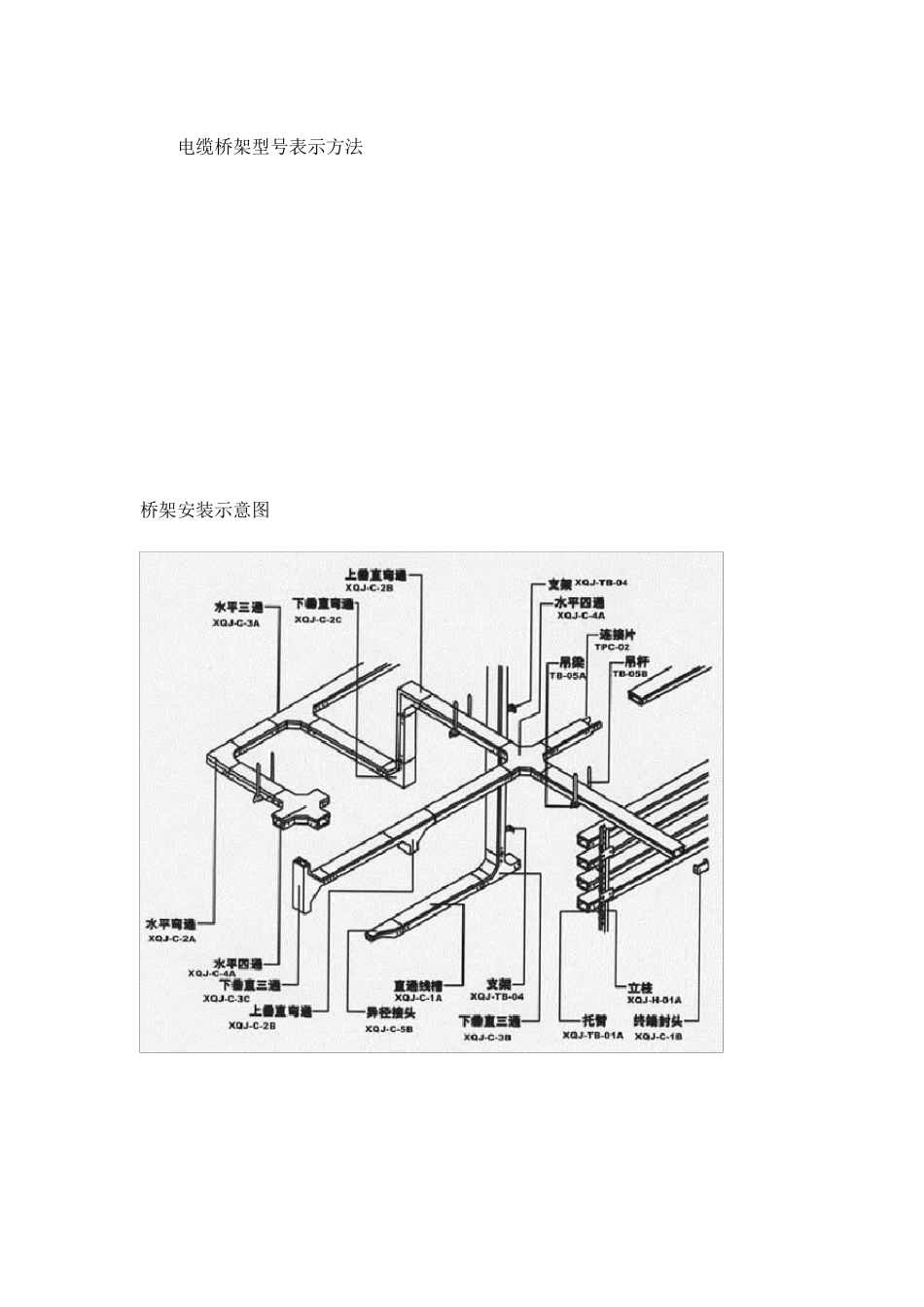

线槽桥架支架安装方法图示_第2页
2/7

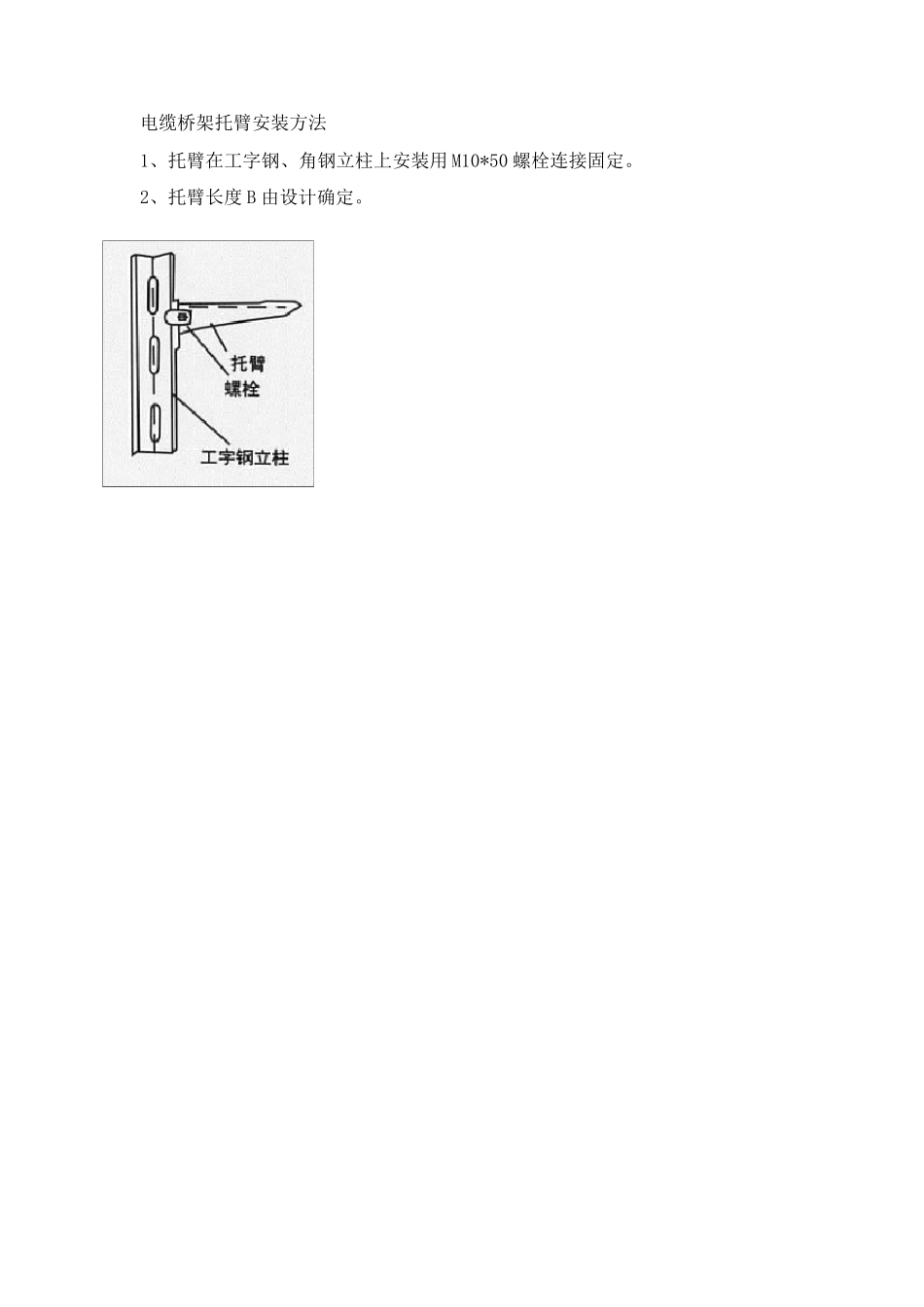

线槽桥架支架安装方法图示_第3页
3/7
电缆桥架支架安装方法(图) 电缆桥架系指电缆梯架、电缆托盘及金属线槽。电缆桥架主要有钢制、铝合金制及玻璃钢制等。钢制桥架表面处理分为喷漆、喷塑、电镀锌,热镀锌、粉沫静电喷涂等工艺。 电缆桥架的安装主要有沿顶板安装。沿墙水平和垂直安装、沿竖井安装、沿地面安装。沿电缆沟及管道支架安装等。安装所用支(吊)架可选用成品或自制。支(吊)架的固定方式主要有预埋铁件上焊接,膨胀螺栓固定等。桥架安装应符合以下规定: 1. 直线段钢制电缆桥架长度超过 30m,铝合金或玻钢制桥架长度超过 15m 时,设有伸缩节;电缆桥架跨越建筑变形缝处设置补偿装置 . 2.电缆桥架应在下列地方设置吊架或支架: 2.1 桥架接头两端 0.5m 处; 2.2 每间距 1.5~3m 处; 2.3 转弯处; 2.4 垂直桥架每隔1.5 米处. 3. 吊架和支架安装保持垂直、整齐、牢固、无歪斜现象。 4. 桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧。 5. 缆桥架应敷设在易燃易爆气体管道和热力管道的下方。 6. 金属桥架及其支架全 长应不 少 于2 处接地或接零 。 7. 金属桥架间连接片 两端不 少 于2 个 有防 松 螺帽 或防 松 垫 圈 的连接固定螺栓,并 且 连接片 两端跨接不 小 于4mm2的铜 芯 接地线。 8. 桥架安装应符合下列要求 : 8.1 桥架左 右 偏 差 不 大 于50mm; 8.2 桥架水平度每米偏 差 不 应大 于2mm; 8.3 桥架垂直度偏 差 不 应大 于3mm 建筑电气工程 中 的电缆桥架均 为钢制产 品,较 少 采 用在工业 工程 中 为了 防 腐 蚀 而使 用的非 金属桥架或铝合金桥架。所以其接地或接零 至 为重 要,目 的是 不 了 保证供 电干 线电路 的使 用安全 ,有的施 工设计 在桥架内 底 部 ,全 线敷设一 支铜 或镀锌扁 钢制成的保护 地线(PE),且 与 桥架每段有数 个 电气连通 点 ,则 桥的接地或接零 保护 十 分可靠 ,因 而 验 收 时可不 做 本 条 2、3 款 的检 查 9 电缆桥架敷设易燃易爆气体管道和热力管道的下方,当 设计 无要求 时,与 管道的最 小 净 距,符合表 12.2.1-2 的规定; 表 12.2.1-2 与 管道的最 小 净 距(m) 管 道 类 别 平 等 净 距 交 叉 净 距 一 般 工艺管道 0.4 0.3 易燃易爆气体管道 0.5 0.5 热力管道 有保温 层 0.5 0.3 无保温 层 1.0 0.5 电缆桥架型号表...
