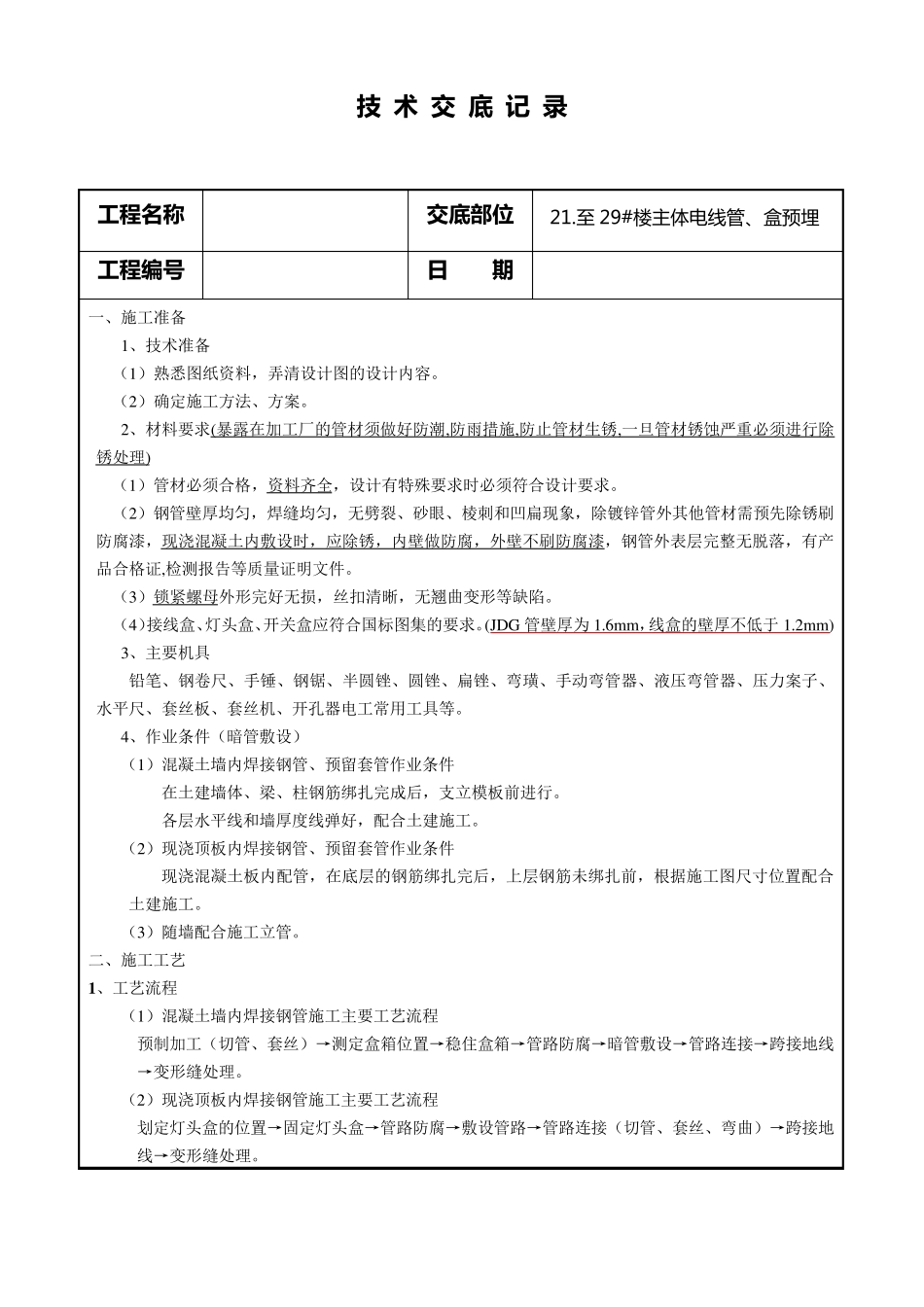

技 术 交 底 记 录 工程名称 交底部位 21.至 29#楼 主 体 电 线 管 、盒预埋 工程编号 日 期 一、施工准备 1、技术准备 （1）熟悉图纸资料，弄清设计图的设计内容。 （2）确定施工方法、方案。 2、材料要求(暴露在加工厂的管材须做好防潮,防雨措施,防止管材生锈,一旦管材锈蚀严重必须进行除锈处理) （1）管材必须合格，资料齐全，设计有特殊要求时必须符合设计要求。 （2）钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，除镀锌管外其他管材需预先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐，外壁不刷防腐漆，钢管外表层完整无脱落，有产品合格证,检测报告等质量证明文件。 （3）锁紧螺母外形完好无损，丝扣清晰，无翘曲变形等缺陷。 （4）接线盒、灯头盒、开关盒应符合国标图集的要求。(JDG 管壁厚为1.6m m ，线盒的壁厚不低于1.2m m ) 3、主要机具 铅笔、钢卷尺、手锤、钢锯、半圆锉、圆锉、扁锉、弯璜、手动弯管器、液压弯管器、压力案子、水平尺、套丝板、套丝机、开孔器电工常用工具等。 4、作业条件（暗管敷设） （1）混凝土墙内焊接钢管、预留套管作业条件 在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。 各层水平线和墙厚度线弹好，配合土建施工。 （2）现浇顶板内焊接钢管、预留套管作业条件 现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。 （3）随墙配合施工立管。 二、施工工艺 1 、工艺流程 （1）混凝土墙内焊接钢管施工主要工艺流程 预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线→变形缝处理。 （2）现浇顶板内焊接钢管施工主要工艺流程 划定灯头盒的位置→固定灯头盒→管路防腐→敷设管路→管路连接（切管、套丝、弯曲）→跨接地线→变形缝处理。 工 程 名 称 交底部位 21.至 29#楼 主 体 电 线 管 、盒预埋 工 程 编号 日 期 技术负责人： 交底人： 接交人： 技 术 交 底 记 录 工 程 名 称 交底部位 21.至 29#楼 主 体 电 线 管 、盒预埋 工 程 编号 日 期 工 程 名 称 交底部位 21.至 29#楼 主 体 电 线 管 、盒预埋 工 程 编号 日 期 2 、 操 作 工 艺 （ 1 ） 基 本 要 求 ① 敷 设 于 多 尘 和 潮 湿 场 所 的 电 线 管 路 、 管 口 、 管 子...
