线缆接线端子规格VIP免费

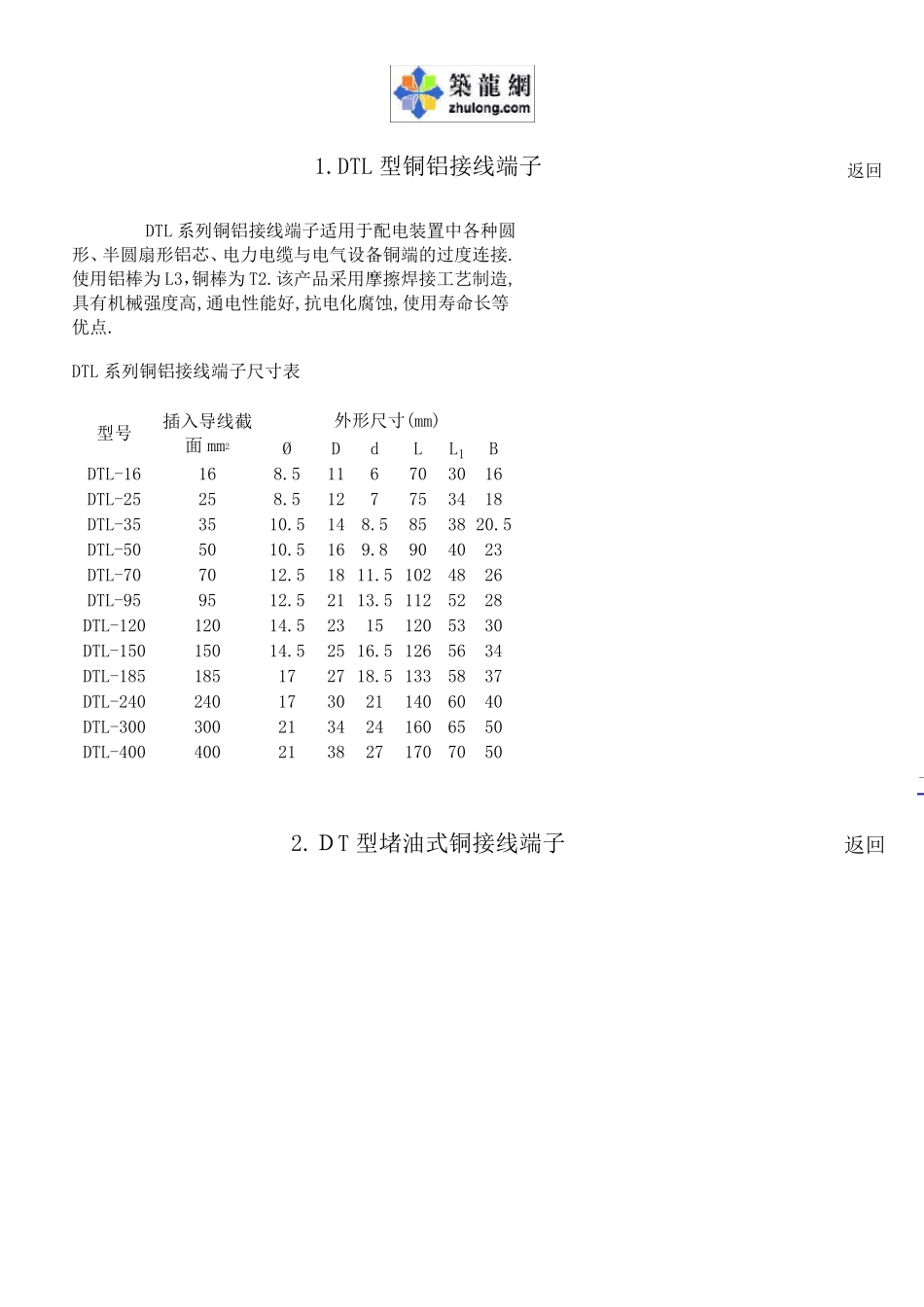

线缆接线端子规格_第1页
1/21

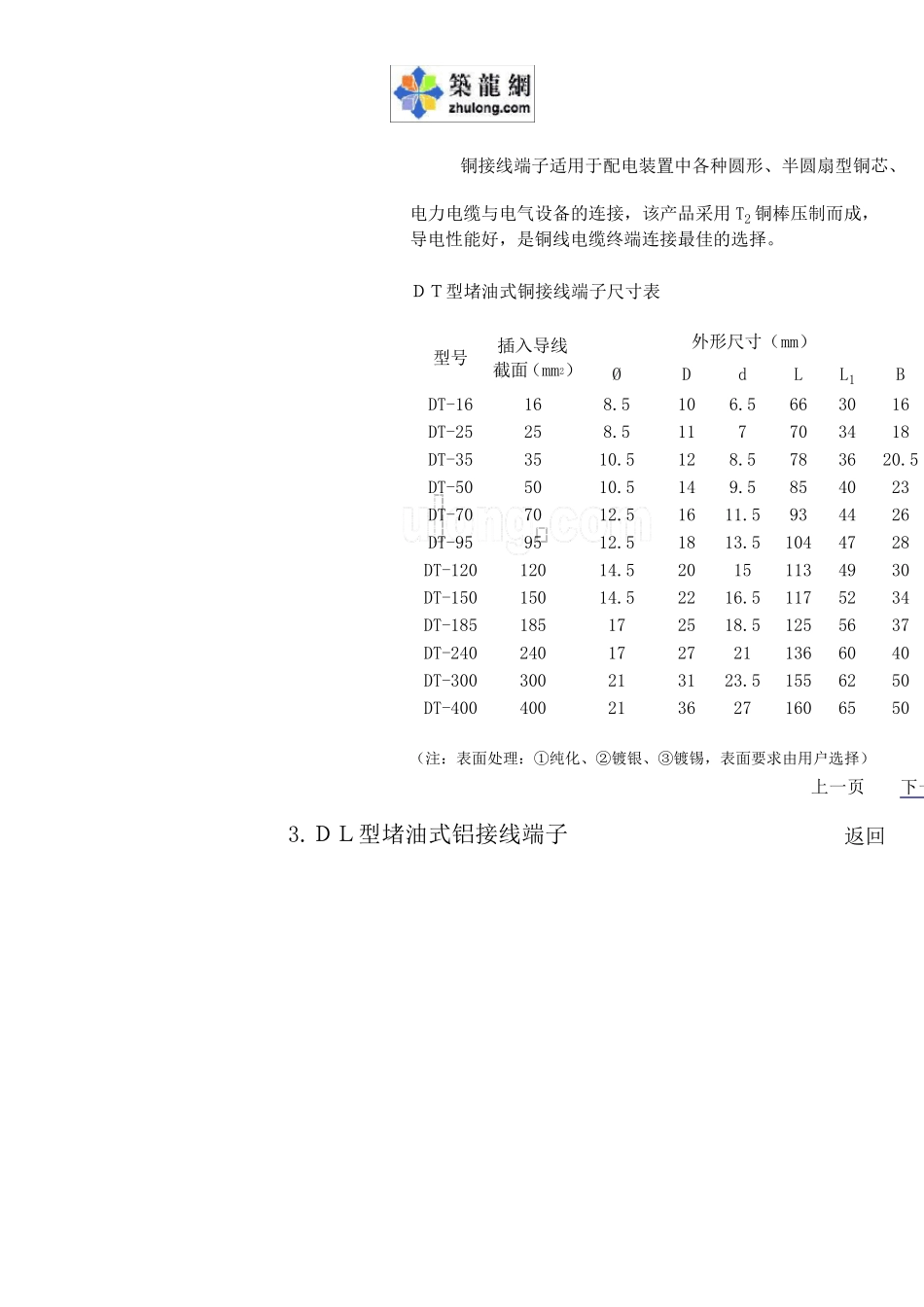

线缆接线端子规格_第2页
2/21

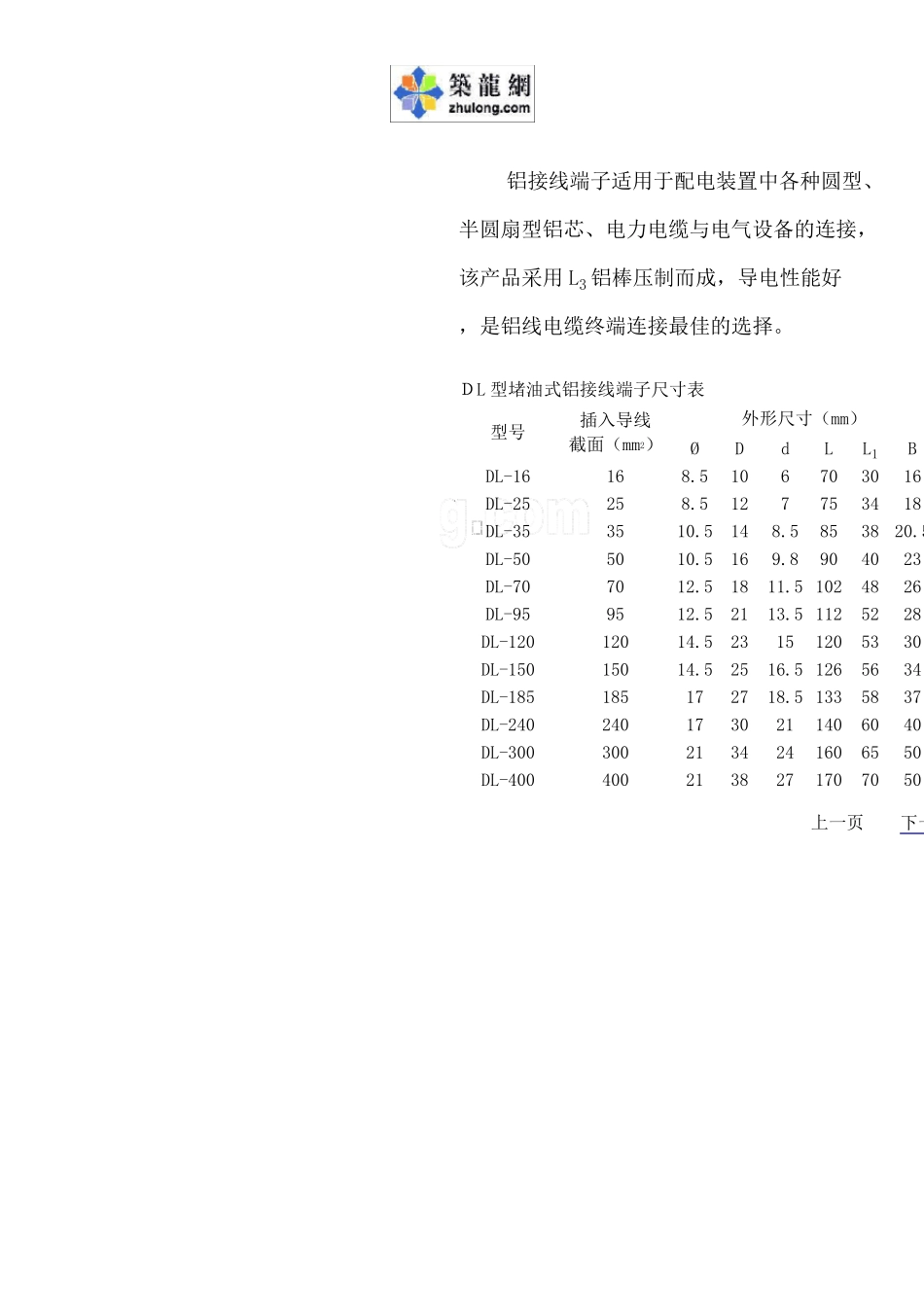

线缆接线端子规格_第3页
3/21
1.DTL 型铜铝接线端子 返回 DTL 系列铜铝接线端子适用于配电装置中各种圆形、半圆扇形铝芯、电力电缆与电气设备铜端的过度连接.使用铝棒为L3,铜棒为T2.该产品采用摩擦焊接工艺制造,具有机械强度高,通电性能好,抗电化腐蚀,使用寿命长等优点. DTL 系列铜铝接线端子尺寸表 型号 插入导线截面mm2 外形尺寸(mm) Ø D d L L1 B DTL-16 16 8.5 11 6 70 30 16 DTL-25 25 8.5 12 7 75 34 18 DTL-35 35 10.5 14 8.5 85 38 20.5 DTL-50 50 10.5 16 9.8 90 40 23 DTL-70 70 12.5 18 11.5 102 48 26 DTL-95 95 12.5 21 13.5 112 52 28 DTL-120 120 14.5 23 15 120 53 30 DTL-150 150 14.5 25 16.5 126 56 34 DTL-185 185 17 27 18.5 133 58 37 DTL-240 240 17 30 21 140 60 40 DTL-300 300 21 34 24 160 65 50 DTL-400 400 21 38 27 170 70 50 下2.D T 型堵 油 式 铜接线端子 返回 铜接线端子适用于配电装置中各种圆形、半圆扇型铜芯、 电力电缆与电气设备的连接,该产品采用T2 铜棒压制而成, 导电性能好,是铜线电缆终端连接最佳的选择。 DT型堵油式铜接线端子尺寸表 型号 插入导线 截面(mm2) 外形尺寸(mm) Ø D d L L1 B DT-16 16 8.5 10 6.5 66 30 16 DT-25 25 8.5 11 7 70 34 18 DT-35 35 10.5 12 8.5 78 36 20.5 DT-50 50 10.5 14 9.5 85 40 23 DT-70 70 12.5 16 11.5 93 44 26 DT-95 95 12.5 18 13.5 104 47 28 DT-120 120 14.5 20 15 113 49 30 DT-150 150 14.5 22 16.5 117 52 34 DT-185 185 17 25 18.5 125 56 37 DT-240 240 17 27 21 136 60 40 DT-300 300 21 31 23.5 155 62 50 DT-400 400 21 36 27 160 65 50 (注:表面处理:①纯化、②镀银、③镀锡,表面要求由用户选择) 上一页 下一3.DL型堵油式铝接线端子 返回 铝接线端子适用于配电装置中各种圆型、 半圆扇型铝芯、电力电缆与电气设备的连接, 该产品采用L3 铝棒压制而成,导电性能好 ,是铝线电缆终端连接最佳的选择。 DL 型堵油式铝接线端子尺寸表 型号 插入导线 截面(mm2) 外形尺寸(mm) Ø D d L L1 B DL-16 16 8.5 10 6 70 30 16 DL-25 25 8.5 12 7 75 34 18 DL-35 35 10.5 14 8....
