线路三段式电流保护及调试VIP免费

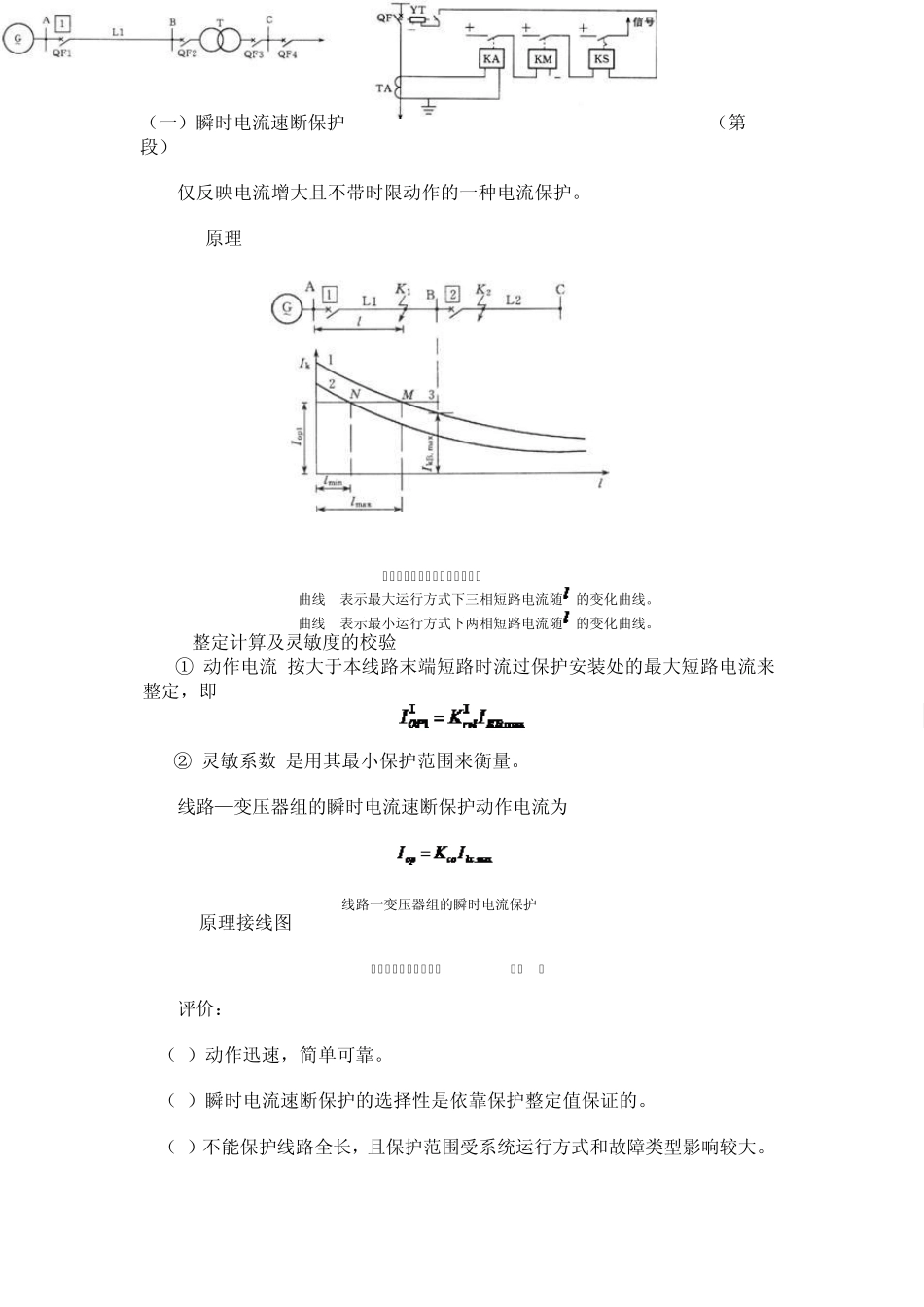

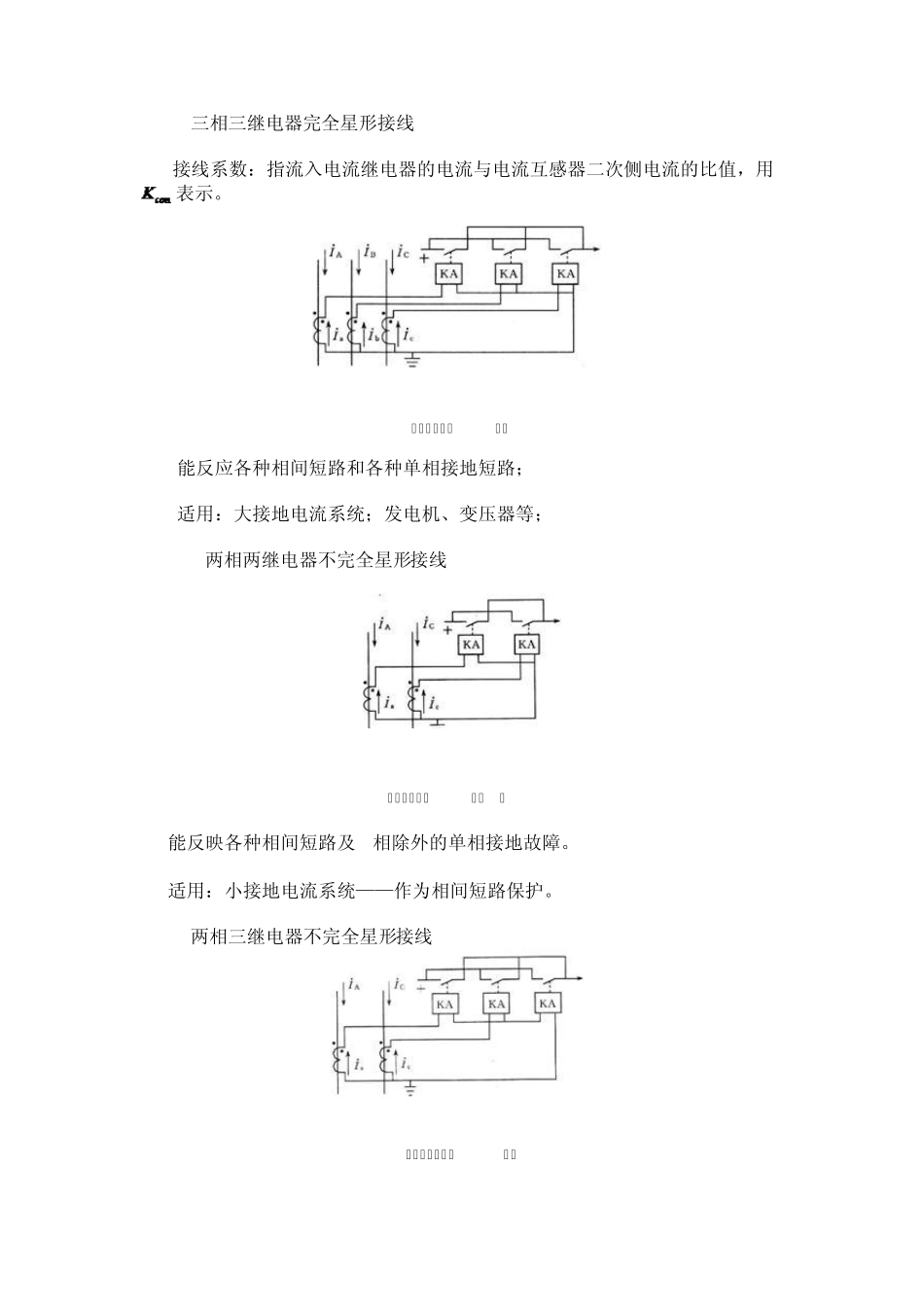

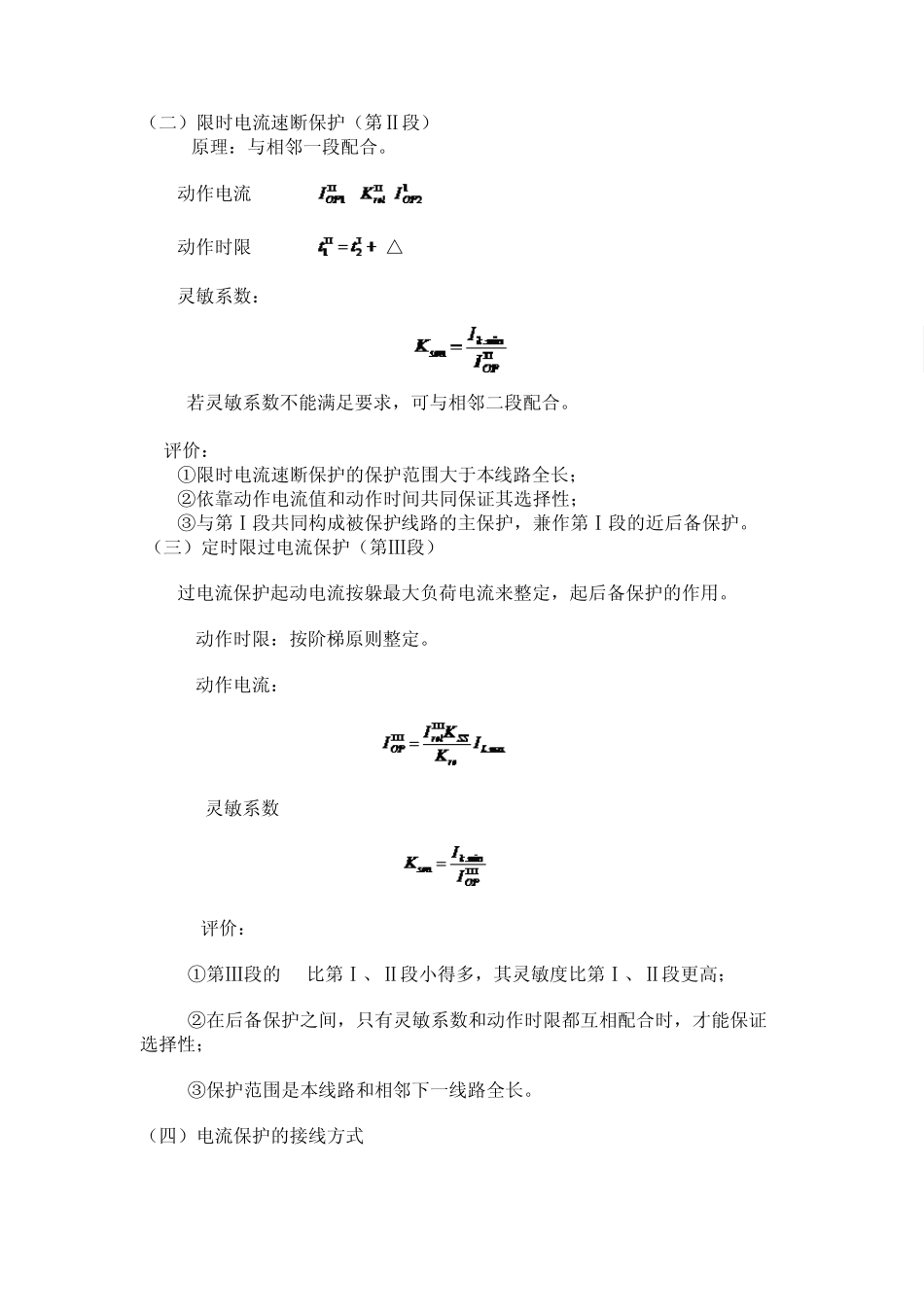

（一）瞬时电流速断保护（第I段） 仅反映电流增大且不带时限动作的一种电流保护。 1. 原理 瞬时电流速断保护动作特性分析 曲线1表示最大运行方式下三相短路电流随的变化曲线。 曲线2表示最小运行方式下两相短路电流随的变化曲线。 2.整定计算及灵敏度的校验 ① 动作电流:按大于本线路末端短路时流过保护安装处的最大短路电流来整定，即 ② 灵敏系数:是用其最小保护范围来衡量。 线路—变压器组的瞬时电流速断保护动作电流为 线路一变压器组的瞬时电流保护 3.原理接线图 瞬时电流速断保护原理接线图 评价： （1）动作迅速，简单可靠。 （2）瞬时电流速断保护的选择性是依靠保护整定值保证的。 （3）不能保护线路全长，且保护范围受系统运行方式和故障类型影响较大。 （二）限时电流速断保护（第Ⅱ段） 1.原理：与相邻一段配合。 动作电流: = 动作时限: △t 灵敏系数： 若灵敏系数不能满足要求，可与相邻二段配合。 2.评价： ①限时电流速断保护的保护范围大于本线路全长； ②依靠动作电流值和动作时间共同保证其选择性； ③与第Ⅰ段共同构成被保护线路的主保护，兼作第Ⅰ段的近后备保护。 （三）定时限过电流保护（第Ⅲ段） 过电流保护起动电流按躲最大负荷电流来整定，起后备保护的作用。 1.动作时限：按阶梯原则整定。 2.动作电流： 3. 灵敏系数 4. 评价： ①第Ⅲ段的IOP比第Ⅰ、Ⅱ段小得多，其灵敏度比第Ⅰ、Ⅱ段更高； ②在后备保护之间，只有灵敏系数和动作时限都互相配合时，才能保证选择性； ③保护范围是本线路和相邻下一线路全长。 （四）电流保护的接线方式 1.三相三继电器完全星形接线 接线系数：指流入电流继电器的电流与电流互感器二次侧电流的比值，用表示。 三相完全星形接线 能反应各种相间短路和各种单相接地短路； 适用：大接地电流系统；发电机、变压器等； 2. 两相两继电器不完全星形接线 两相两继电器接线图 能反映各种相间短路及B相除外的单相接地故障。 适用：小接地电流系统——作为相间短路保护。 3.两相三继电器不完全星形接线 两相三继电器式接线 适用：小接地电流系统——作为相间短路保护 （五）线路相间短路的三段式电流保护装置 电流Ⅰ段、Ⅱ段为线路的主保护，电流Ⅲ段为后备保护，为本线路提供近后备，同时也为相邻线路提供远后备作用。电流保护一般采用不完全星形接线。 由 KA1、KA2、KCO、KS1组成Ⅰ段；KA3、KA4、KTl、KS2组成Ⅱ段；KA5、KA6、KA7...
