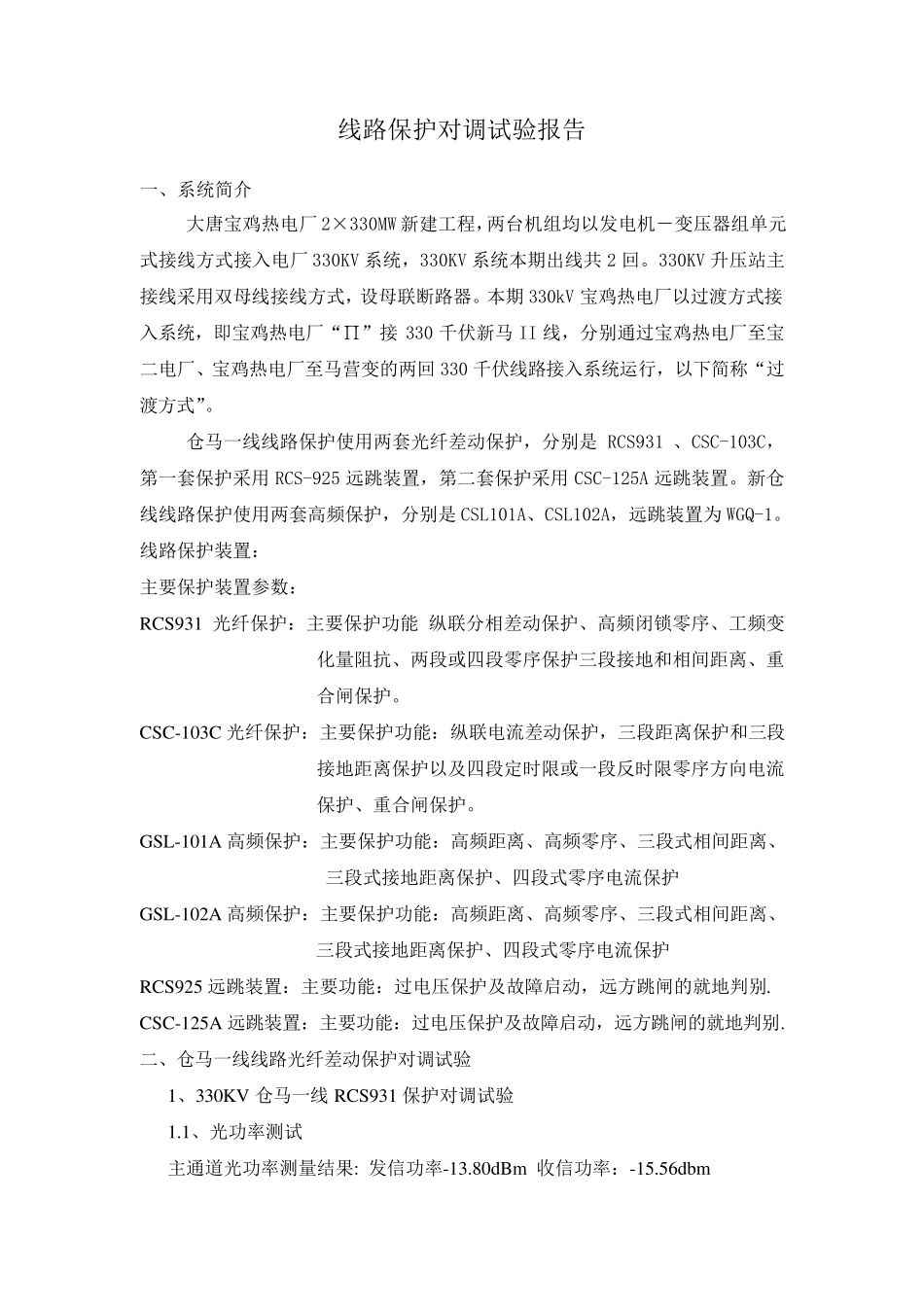

线路保护对调试验报告_第1页
1/10

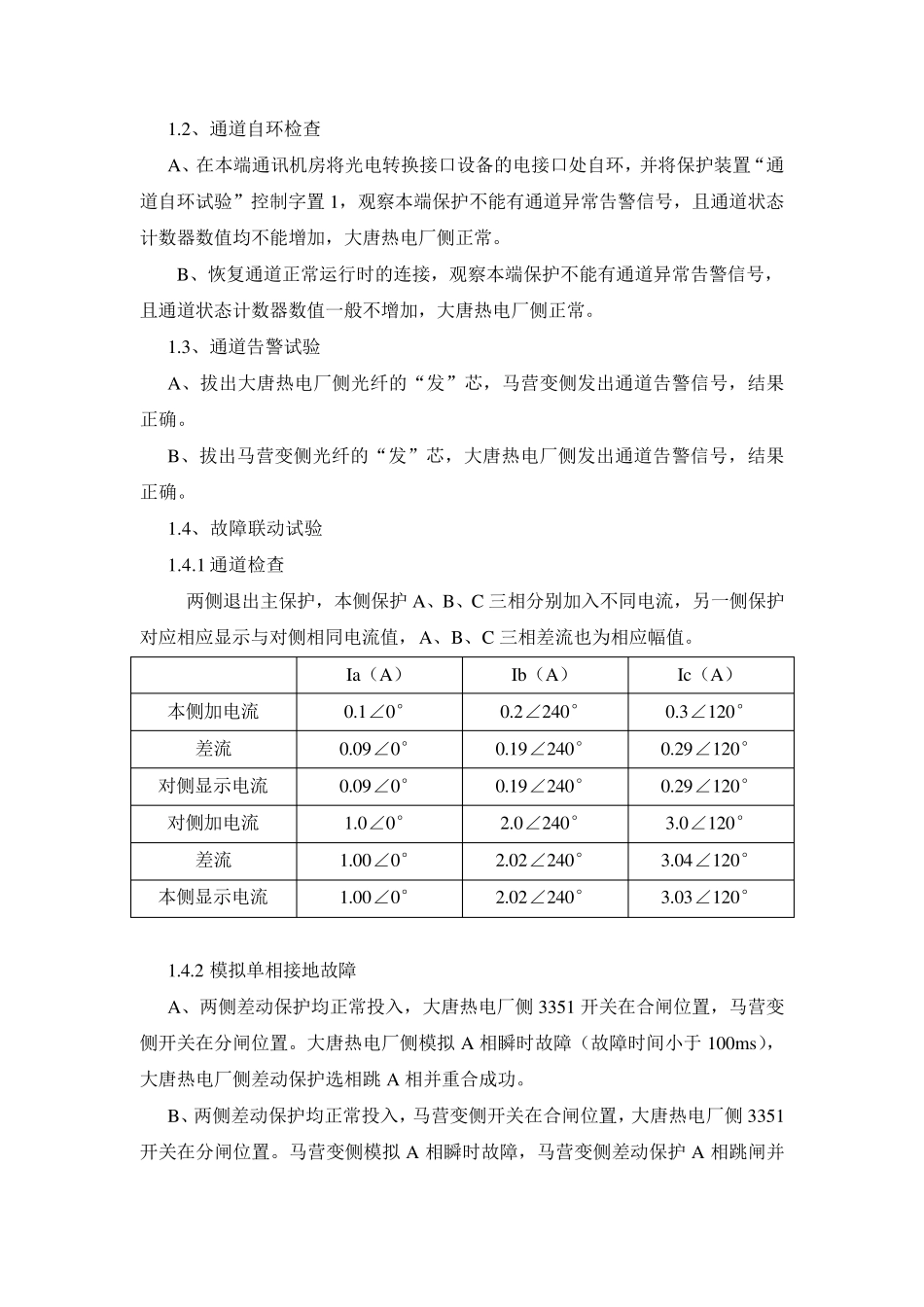

线路保护对调试验报告_第2页
2/10

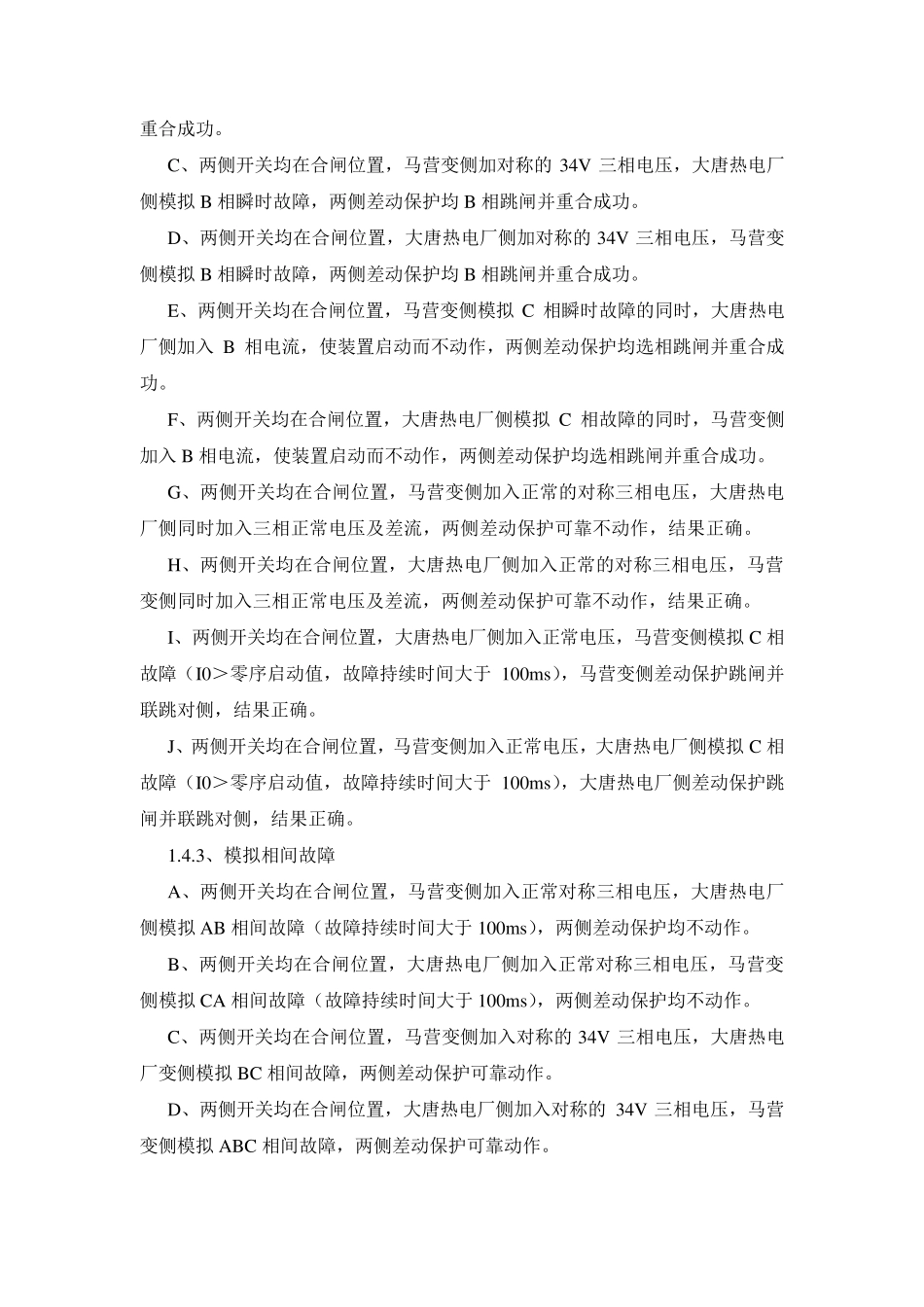

线路保护对调试验报告_第3页
3/10
线路保护对调试验报告 一、系统简介 大唐宝鸡热电厂2×330MW 新建工程,两台机组均以发电机-变压器组单元式接线方式接入电厂330KV 系统,330KV 系统本期出线共 2 回。330KV 升压站主接线采用双母线接线方式,设母联断路器。本期 330kV 宝鸡热电厂以过渡方式接入系统,即宝鸡热电厂“∏”接 330 千伏新马 II 线,分别通过宝鸡热电厂至宝二电厂、宝鸡热电厂至马营变的两回 330 千伏线路接入系统运行,以下简称“过渡方式”。 仓马一线线路保护使用两套光纤差动保护,分别是 RCS931 、CSC-103C,第一套保护采用 RCS-925 远跳装置,第二套保护采用 CSC-125A 远跳装置。新仓线线路保护使用两套高频保护,分别是 CSL101A、CSL102A,远跳装置为 WGQ-1。 线路保护装置: 主要保护装置参数: RCS931 光纤保护:主要保护功能 纵联分相差动保护、高频闭锁零序、工频变化量阻抗、两段或四段零序保护三段接地和相间距离、重合闸保护。 CSC-103C 光纤保护:主要保护功能:纵联电流差动保护,三段距离保护和三段接地距离保护以及四段定时限或一段反时限零序方向电流保护、重合闸保护。 GSL-101A 高频保护:主要保护功能:高频距离、高频零序、三段式相间距离、 三段式接地距离保护、四段式零序电流保护 GSL-102A 高频保护:主要保护功能:高频距离、高频零序、三段式相间距离、 三段式接地距离保护、四段式零序电流保护 RCS925 远跳装置:主要功能:过电压保护及故障启动,远方跳闸的就地判别. CSC-125A 远跳装置:主要功能:过电压保护及故障启动,远方跳闸的就地判别. 二、仓马一线线路光纤差动保护对调试验 1、330KV 仓马一线RCS931 保护对调试验 1.1、光功率测试 主通道光功率测量结果: 发信功率-13.80dBm 收信功率:-15.56dbm 1.2、通道自环检查 A、在本端通讯机房将光电转换接口设备的电接口处自环,并将保护装置“通道自环试验”控制字置1,观察本端保护不能有通道异常告警信号,且通道状态计数器数值均不能增加,大唐热电厂侧正常。 B、恢复通道正常运行时的连接,观察本端保护不能有通道异常告警信号,且通道状态计数器数值一般不增加,大唐热电厂侧正常。 1.3、通道告警试验 A、拔出大唐热电厂侧光纤的“发”芯,马营变侧发出通道告警信号,结果正确。 B、拔出马营变侧光纤的“发”芯,大唐热电厂侧发出通道告警信号,结果正确。 1.4、故障联动试验 1.4.1 通道检查 两侧退出主保护,本侧...
