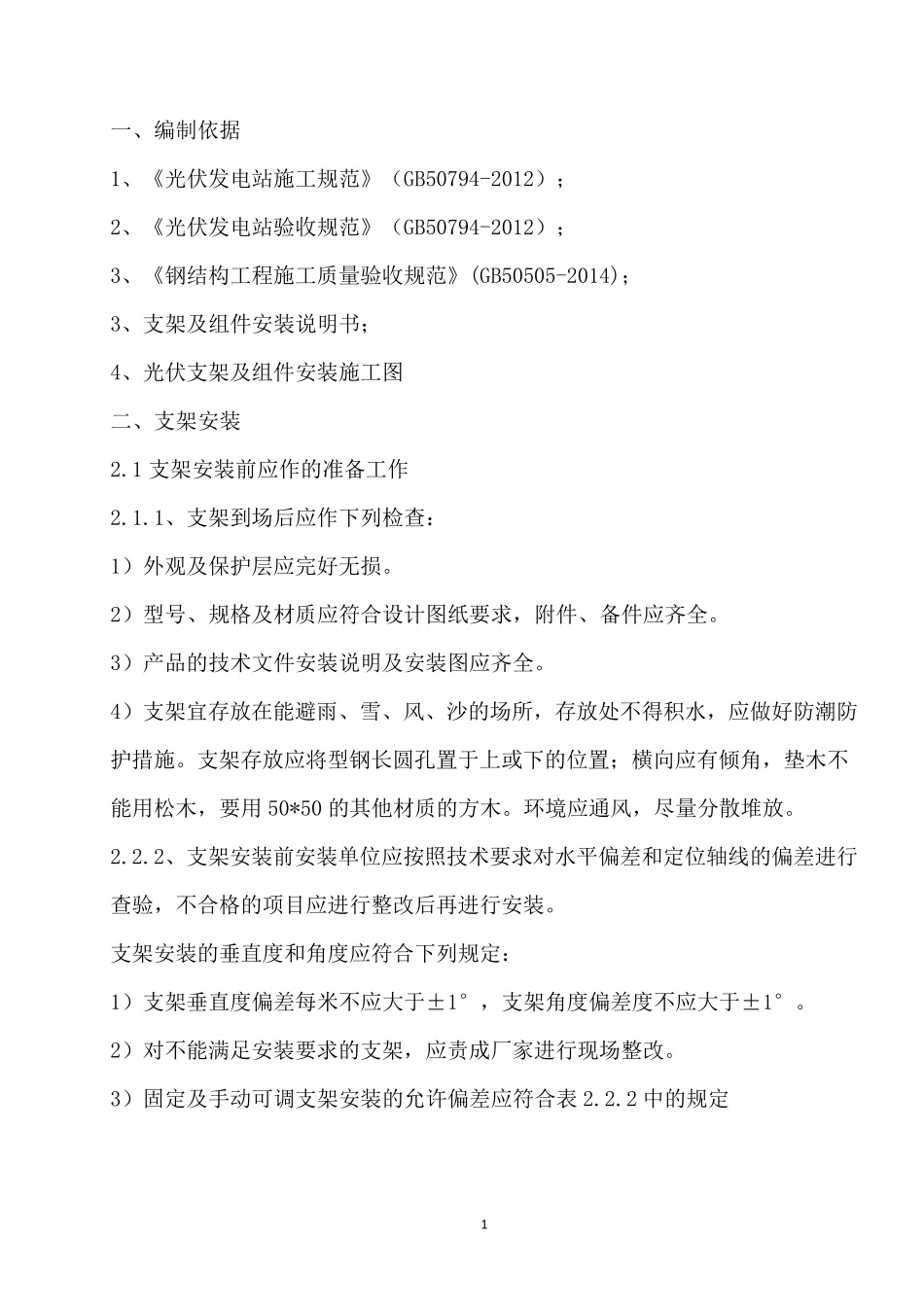

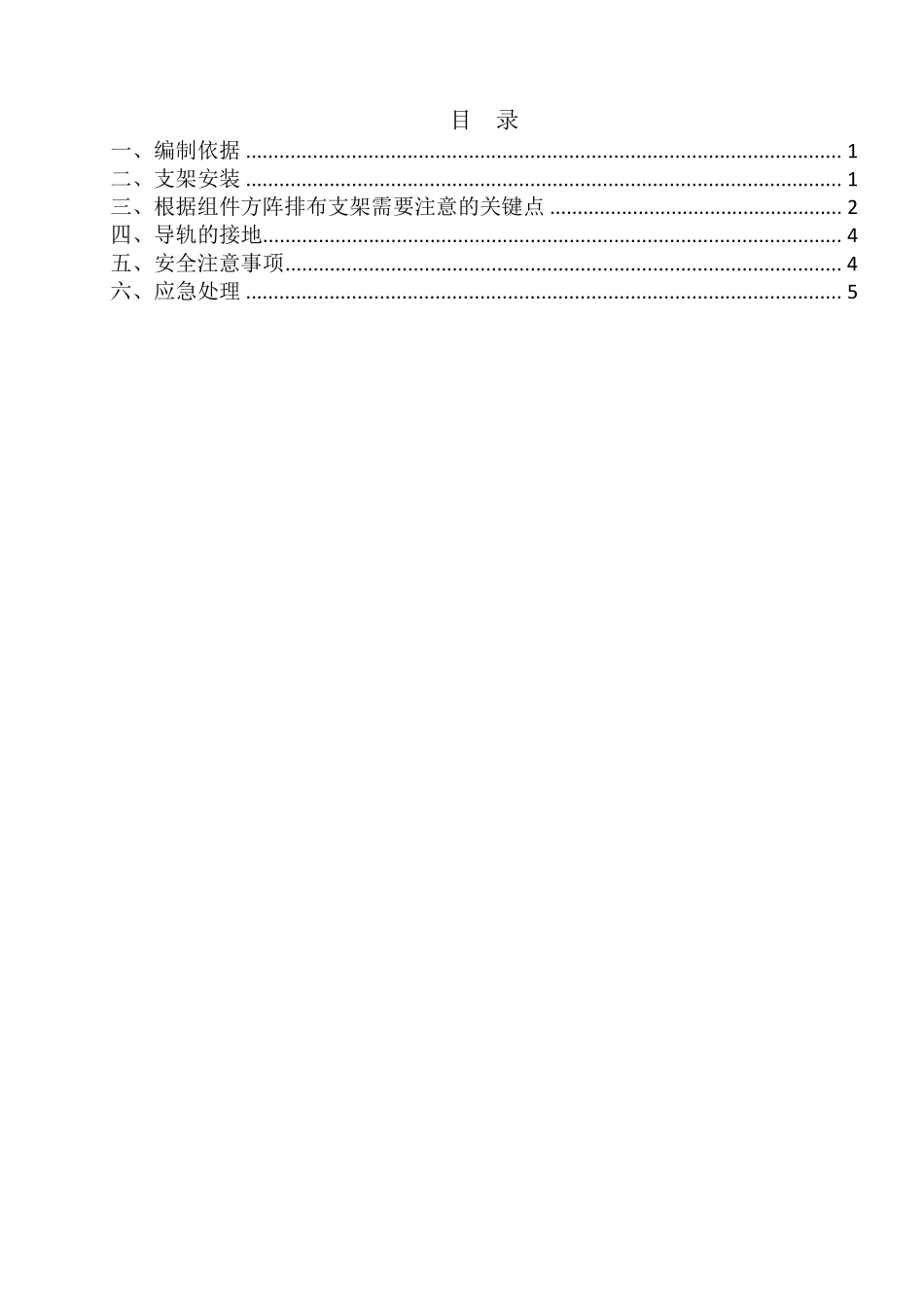

江苏省泰州市春兰一期 9.9MWp 屋顶分布式光伏发电项目 组件支架（彩钢瓦屋面）施工方案 审批人 年 月 日 审核人 年 月 日 编制人 年 月 日 甘肃省安装建设集团公司 泰州春兰一期光伏项目部 目 录 一、编制依据 ........................................................................................................... 1 二、支架安装 ........................................................................................................... 1 三、根据组件方阵排布支架需要注意的关键点 ..................................................... 2 四、导轨的接地 ........................................................................................................ 4 五、安全注意事项 .................................................................................................... 4 六、应急处理 ........................................................................................................... 5 1 一 、 编 制 依 据 1、 《 光 伏 发 电 站 施 工 规 范 》 （ GB50794-2012） ； 2、 《 光 伏 发 电 站 验 收 规 范 》 （ GB50794-2012） ； 3、 《 钢 结 构 工 程 施 工 质 量 验 收 规 范 》 (GB50505-2014)； 3、 支 架 及 组 件 安 装 说 明 书 ； 4、 光 伏 支 架 及 组 件 安 装 施 工 图 二 、 支 架 安 装 2.1 支 架 安 装 前 应 作 的 准 备 工 作 2.1.1、 支 架 到 场 后 应 作 下 列 检 查 ： 1） 外 观 及 保 护 层 应 完 好 无 损 。 2） 型 号 、 规 格 及 材 质 应 符 合 设 计 图 纸 要 求 ， 附 件 、 备 件 应 齐 全 。 3） 产 品 的 技 术 文 件 安 装 说 明 及 安 装 图 应 齐 全 。 4） 支 架 宜 存 放 在 能 避 雨 、 雪 、 风 、 沙 的 场 所 ， 存 放 处 不 得 积 水 ， 应 做 好 防 潮 防护 措 施 。 支 架 存 放 应 将 型 钢 长 圆 孔 置 于 上 或 下 的 位 置 ； 横 向 应 有 倾 角 ， 垫 木 不能 用 松 木 ， 要 用 50*50 的 其 他 材 质 的 方...
